チャンネル用クリップ(0.6t)

クリップふところ小ステンレスチャンネル Mバー

用途

野縁受け(親おやバー)に野縁(Mエムバー)を固定する

特徴

・チャンネル用の折り曲げ式クリップ
・CS-19/CW-19用
・JIS認定工場ではありません

基本情報・強度

基本情報

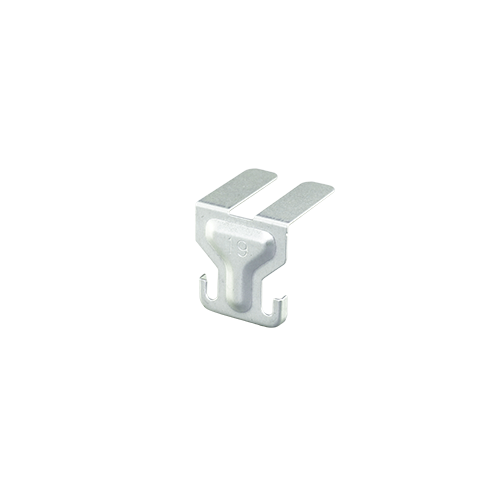

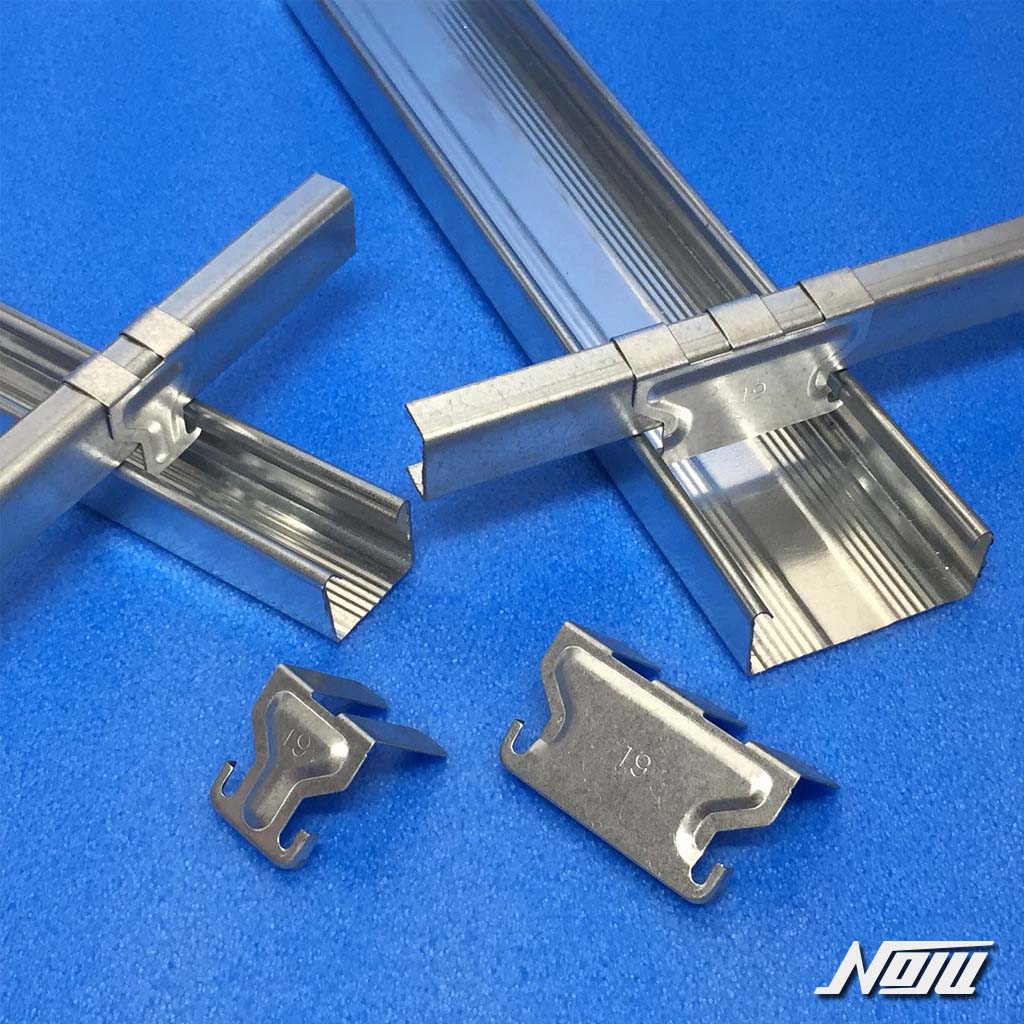

19mm SC

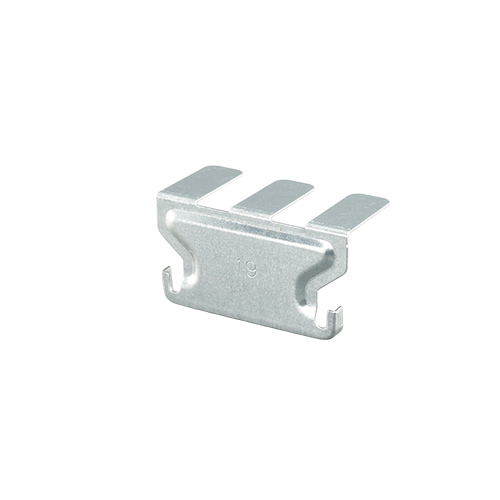

19mm WC

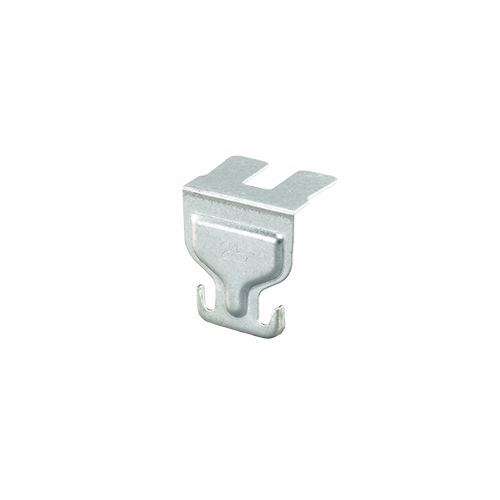

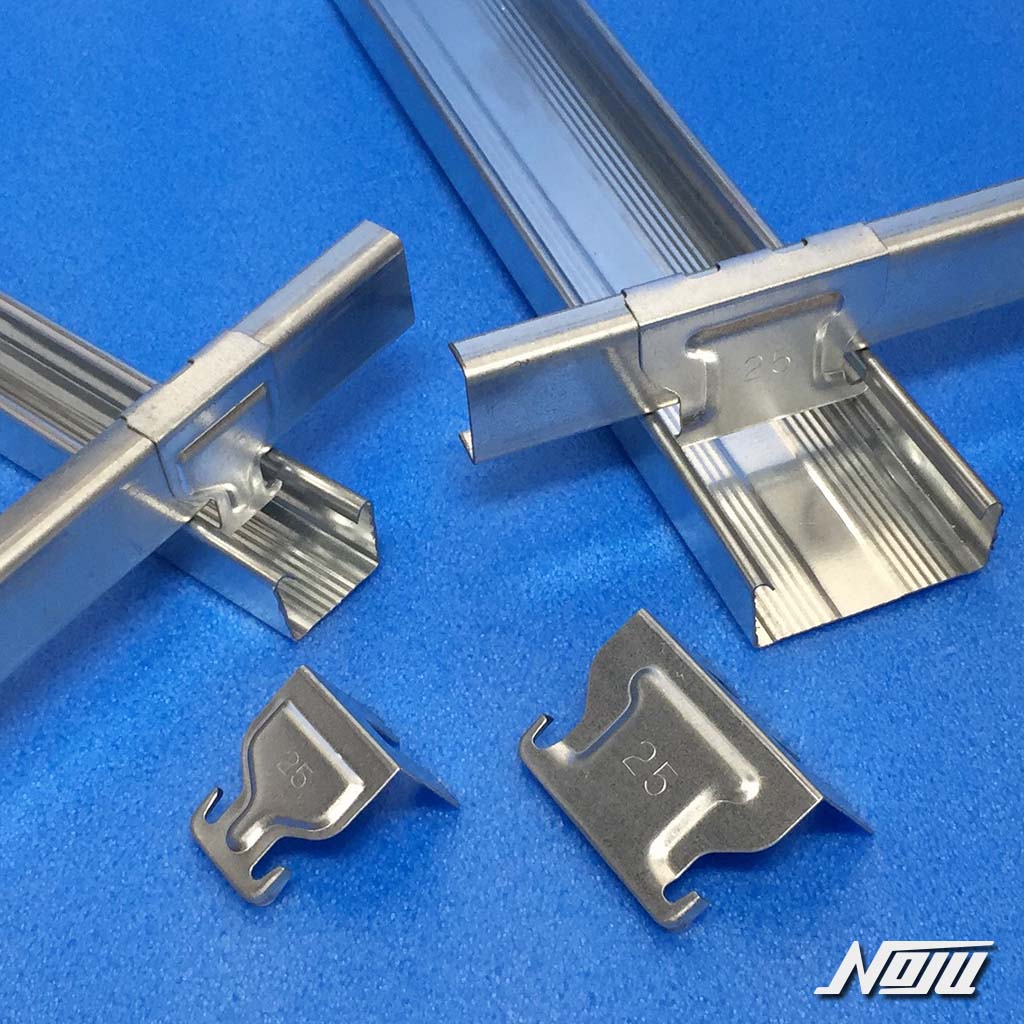

25mm SC

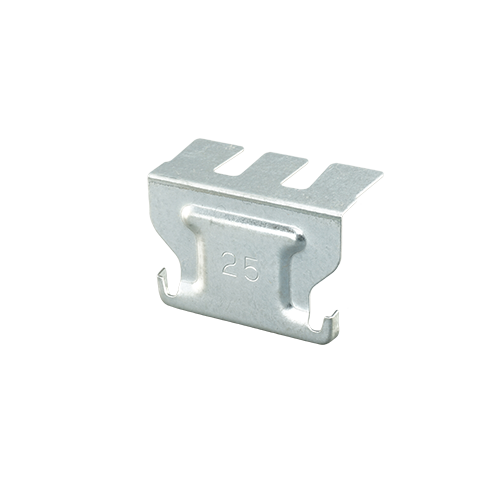

25mm WC

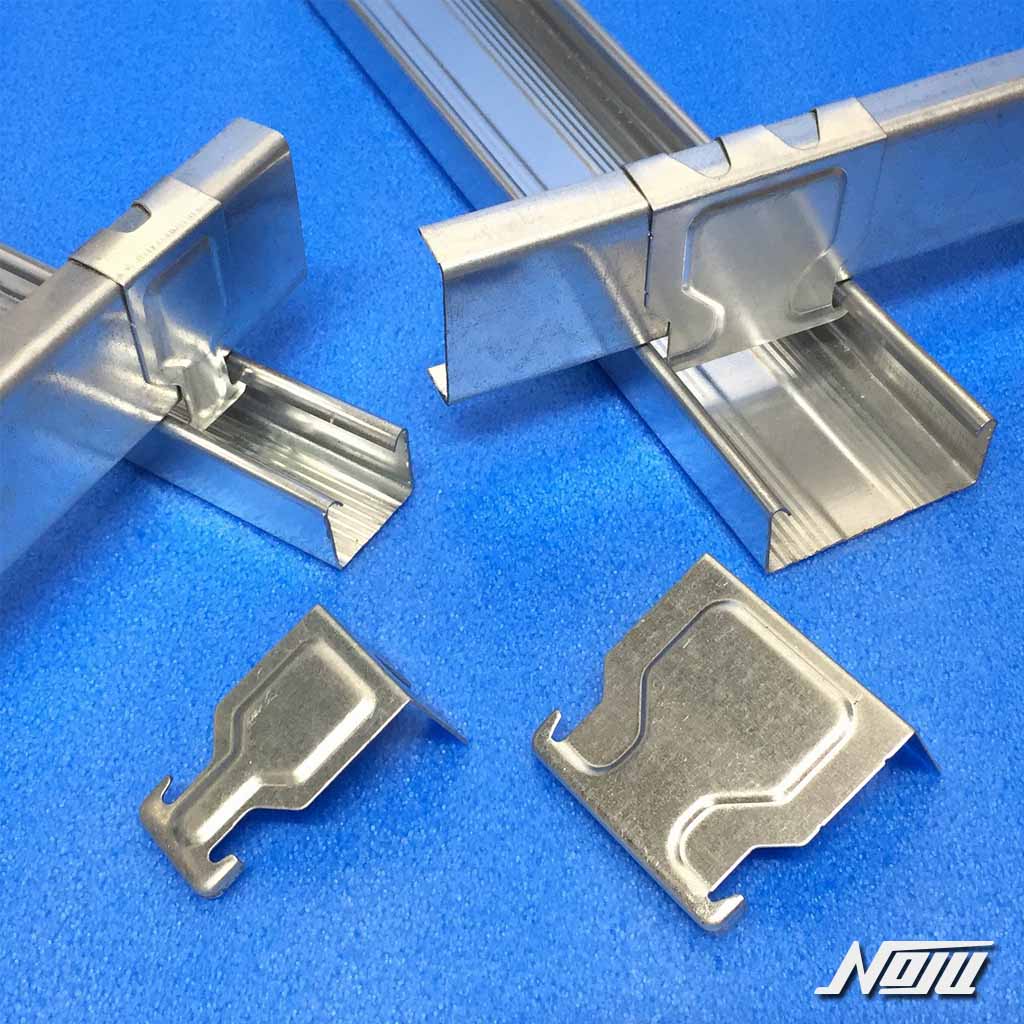

SC
C38

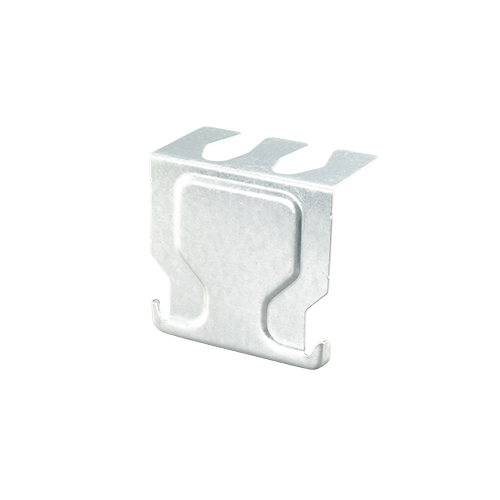

WC
C38

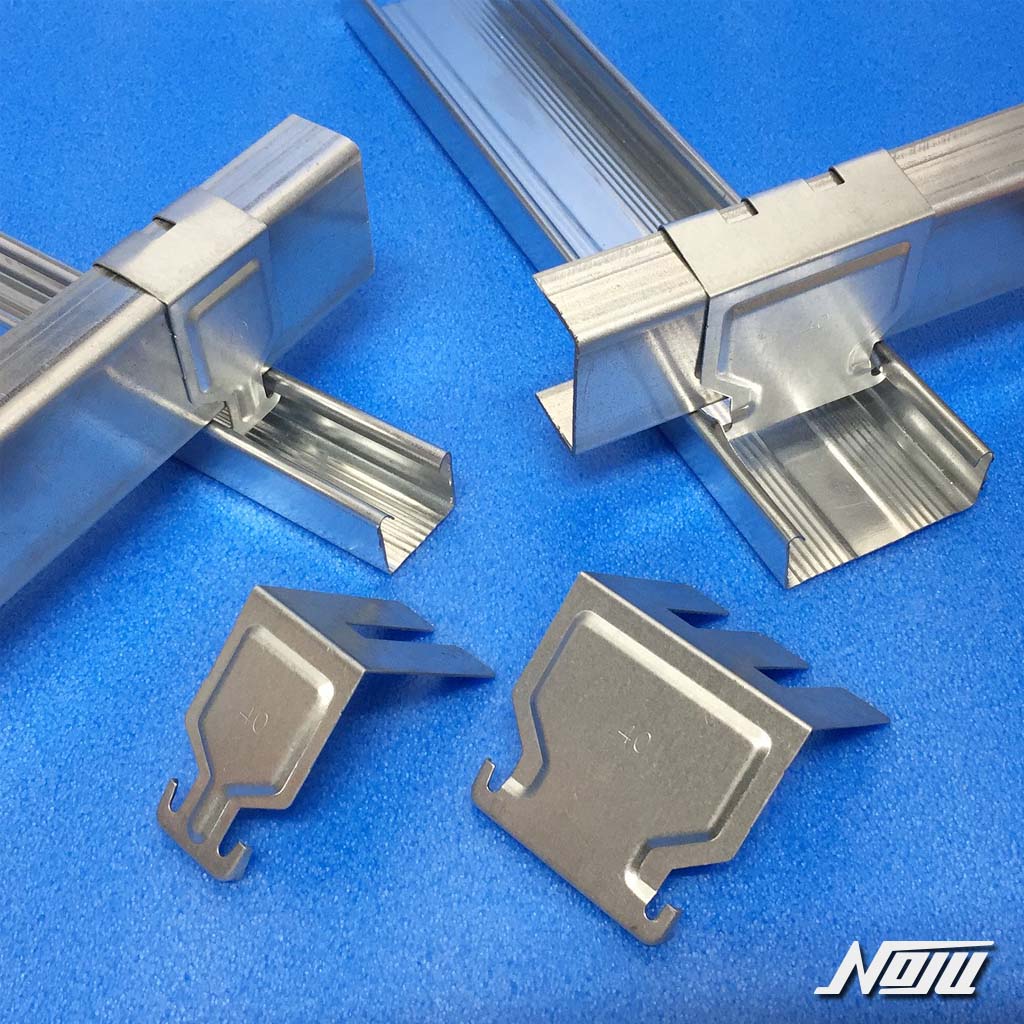

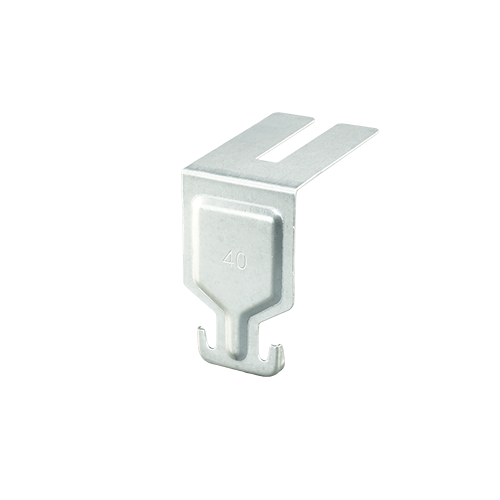

40mm SC

40mm WC

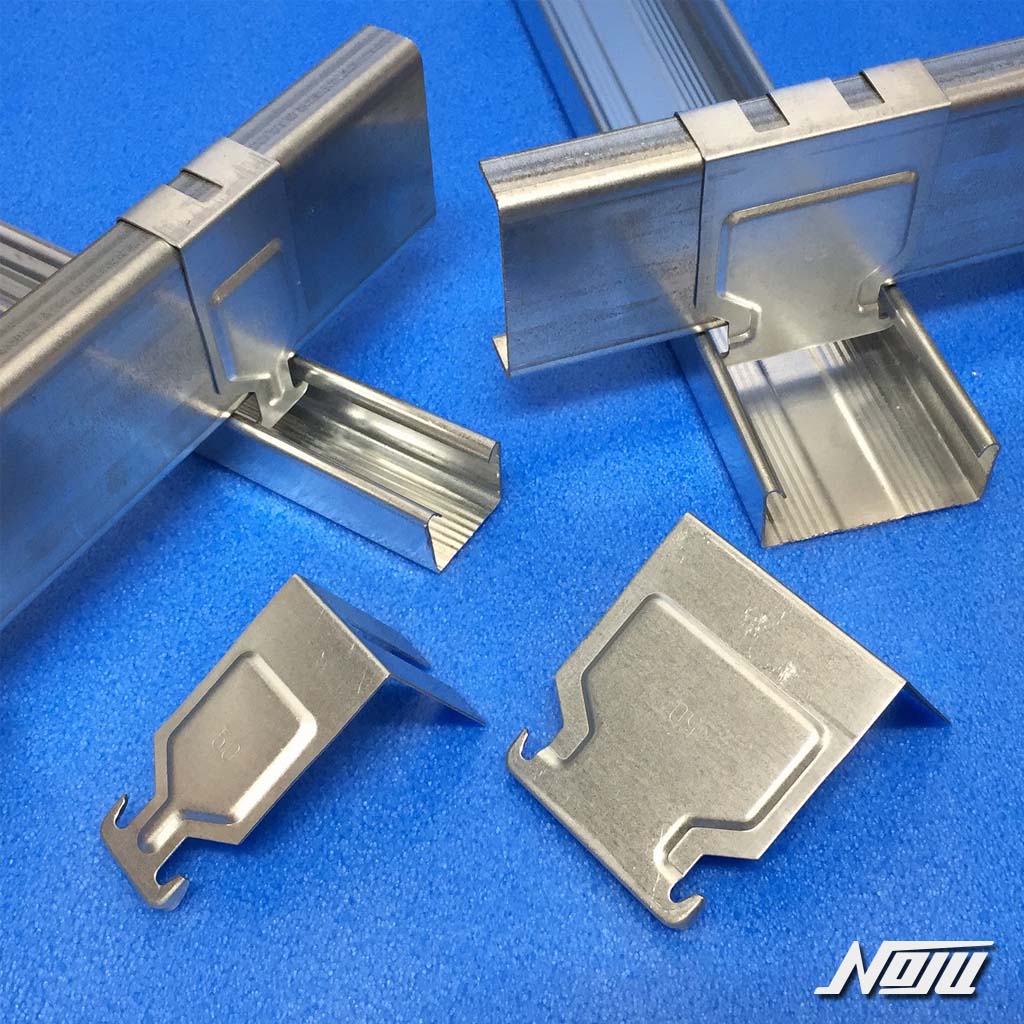

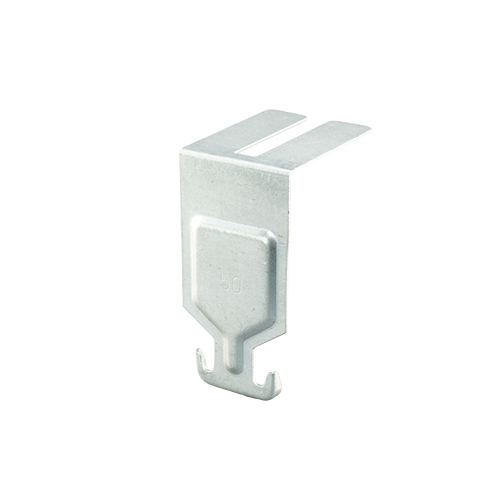

50mm SC

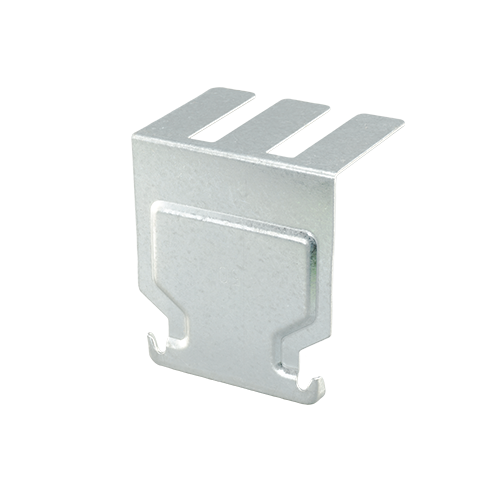

50mm WC

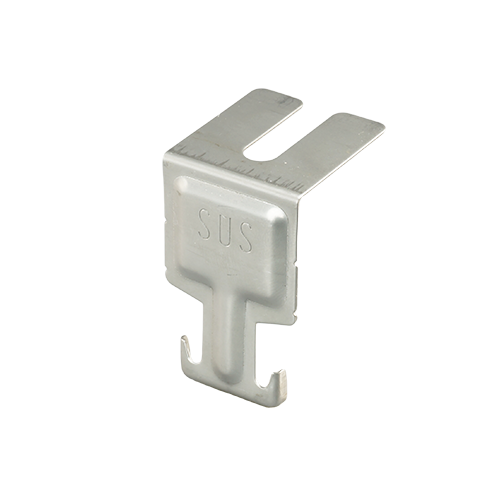

ステンレスSC
C38 SUS

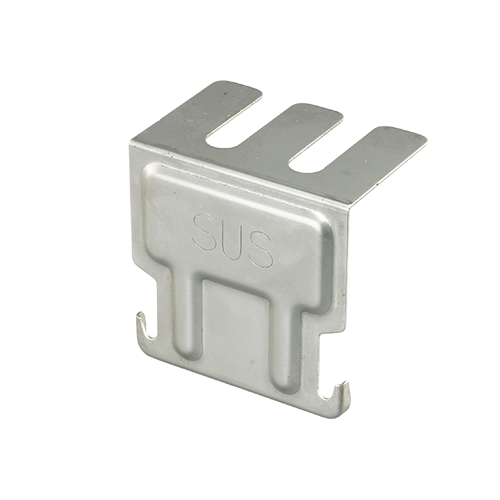

ステンレスWC
C38 SUS

品番	タイプ	野縁受け	野縁	ケース数量	DL 組図	DL 試験
1010	SC	C-38 （CC-19）	19形Sバー（CS-19）	1,000個	×	×
1020	WC	C-38 （CC-19）	19形Wバー（CW-19）	500個	×	×
39010	ステンレスSC	C-38 （SUS）	SUS 19形Sバー	1,000個	×	×
39020	ステンレスWC	C-38 （SUS）	SUS 19形Wバー	500個	×	×
1110	19mm SC	C-19 （WB-19）	CS-19	1,500個	×	×
1120	19mm WC	C-19 （WB-19）	CW-19	1,000個	×	×
1150	25mm SC	C-25 （WB-25）	CS-19	1,000個	×	×
1160	25mm WC	C-25 （WB-25）	CW-19	500個	×	×
1170	40mm SC	C-40	CS-19	1,000個	×	×
1180	40mm WC	C-40	CW-19	500個	×	×
1210	50mm SC	C-50	CS-19	1,000個	×	×
1220	50mm WC	C-50	CW-19	500個	×	×

＊のき天に使用する板厚0.8mmクリップの情報はこちら,
SC：シングルクリップ、WC：ダブルクリップ,
C-19：C-19×10, C-25：C-25×10, C-38：C-38×12, C-40：C-40×20, C-50：C-50×15,

材質・板厚

材質：溶融亜鉛めっき鋼板,
板厚：0.6mm,

【ステンレス品】
材質：SUS304-2B,
板厚：0.6mm,

強度

【JIS材：ピッチ@303 or @360】
天井など「クリップに作用する」質量は20kg/m2以下でご利用ください。
詳しくは下部にあるFAQをご覧ください。

使用方法

手で折り曲げる軽天けいてんクリップ(Sクリップシングルクリップ/Wクリップダブルクリップ)です。
Cチャンネルに対し、背掛け・腹掛けの両方向の取り付けが可能です。
対応野縁のぶち：19形Mバーエムバー（Sバーｼﾝｸﾞﾙﾊﾞｰ用/Wバーダブルバー用）
【注意事項】
①施工時には、クリップのつめの向きを背掛け・腹掛け交互にして留め付ける必要があります。
詳細は、標準仕様書をご確認ください。
②屋外・軒天のきてんでは使用しないでください。
板厚0.8mmのクリップや高強度品をご利用ください。

各種資料

＊ダウンロードに時間を要する場合があります

FAQ

Q 軽天クリップ（0.6mm/0.8mm厚）の強度はどれぐらいですか？

軽天クリップは、標準仕様書に基づき「吊り重量20kgf/m²以下」の天井での使用が推奨されています。

①チャンネル用軽天クリップ（0.6mm/0.8mm厚）
・標準仕様書では、吊り重量が20kgf/m²を超える天井には使用できません。
・@900@303ピッチの場合 → 1個あたり約5.4kgf負担。
・20kgf/m²を超える場合は、耐風圧クリップなどの高強度品を使用推奨。
・耐震性能なし。
・ハンガーと組み合わせた試験では、チャンネル（野縁受け）のねじれが発生し、単体試験より大幅に強度が低下。

②ライトゲージ用軽天クリップ（0.6mm厚）
・内掛け・外掛け用の組み合わせに関する規定は、当社では定めていません。
・標準仕様書に準拠し「20kgf/m²以下」でご利用ください。
・20kgf/m²を超える天井には、特注対応の耐風圧クリップなどの高強度品を推奨。
・耐震性能なし。

※本内容における「軽天クリップ」は、手で折り曲げるタイプのクリップを指します。

Q 軽天クリップの上から「かさね掛け」できる製品はありますか？

既設の軽天クリップ（0.6mmクリップ）の上からかさね掛けできる製品は以下の通りです。
【C-38の場合】
・耐風圧クリップ
・耐風圧クリップ押上式Ⅰ・Ⅱ
・耐震カバークリップ
【C-40の場合】
・耐風圧クリップ

※ペアロッククリップは使用できません。

Q 「かさね掛け」した耐風圧クリップに「ハグロック」は使用できますか？

軽天クリップ（板厚0.6mm）の上に耐風圧クリップ（押上式含む）をかさね掛けした場合のハグロックの使用可否は以下の通りです。
C-38用 → 使用可能
C-40用 → 使用不可

Q 「耐風圧クリップ」のAPボルトは、どのくらい締めればよいですか？

M6のAPボルトは、クリップ同士が接するまで締めてください。（推奨トルク：3～6Nm）
※電動工具で締めすぎると、クリップのねじ山が削れ、性能が発揮されません。
過度な締め付けに注意してください。
なお、バーリングタップのほか、ボルト・ナットの組み合わせでもねじ山が削れることが確認されています。

Q C形鋼（LG）に取り付ける「耐風圧クリップ」の製作は可能ですか？

C60やC75などのC形鋼（LG）向けの特注製作が可能です。
特注加工のため、通常品と若干形状が異なります。
組み合わせたい母材を明記の上、お問い合わせください。
加工事例はこちら
