内掛けクリップ(0.6t) | 株式会社能重製作所

基本情報・強度

基本情報

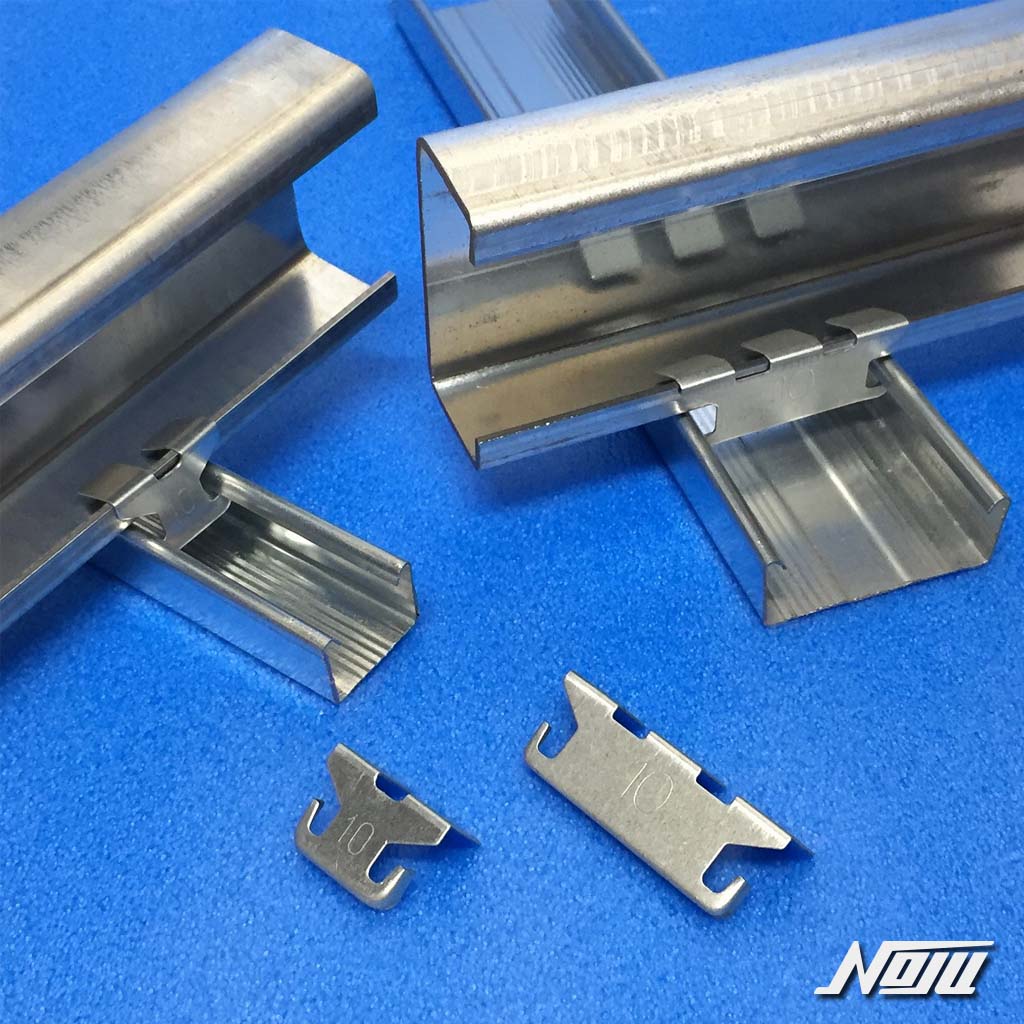

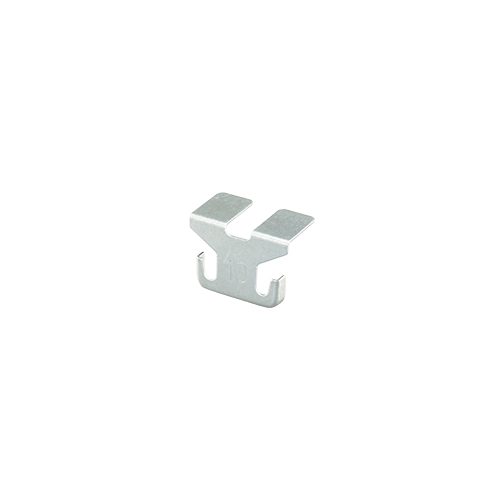

1070
10mm SC

1080

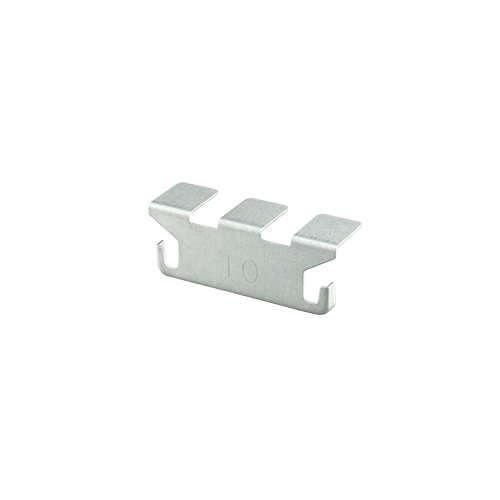

10mm WC

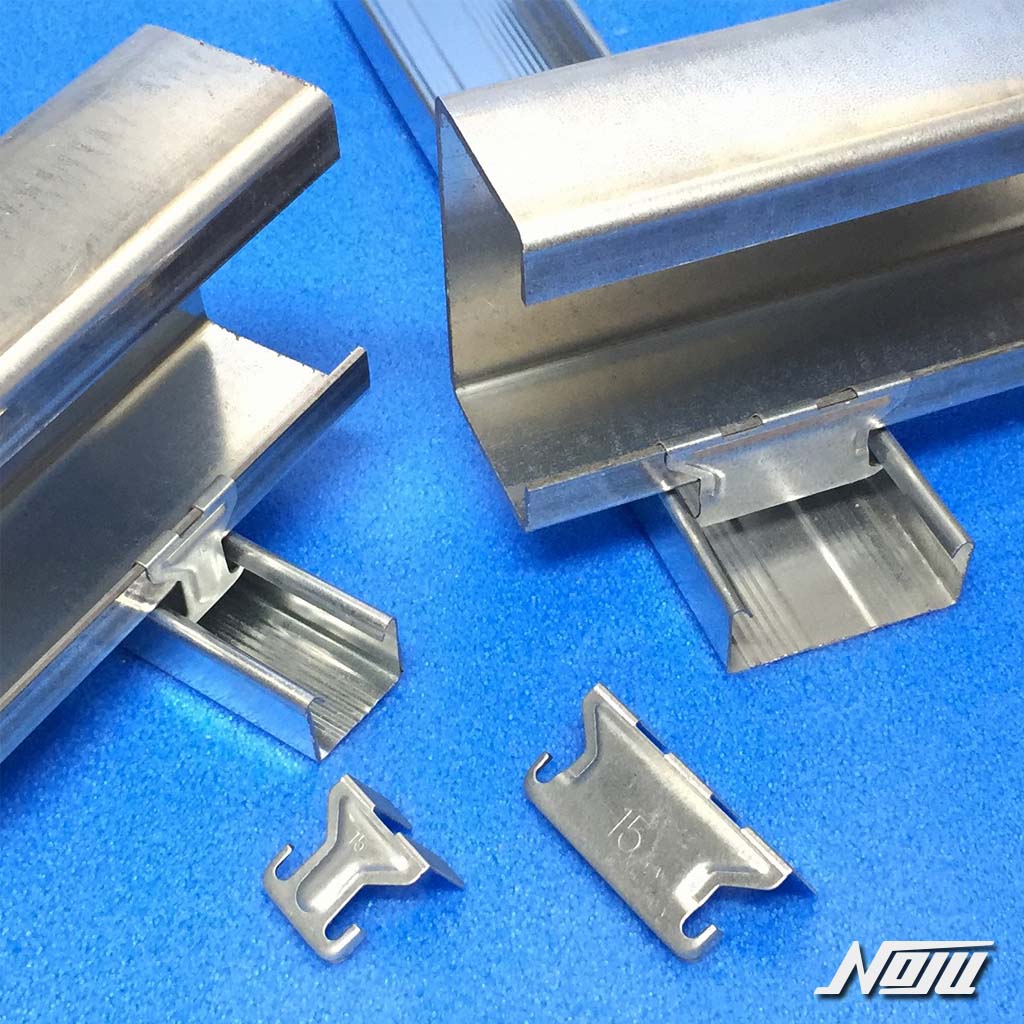

1090
15mm SC

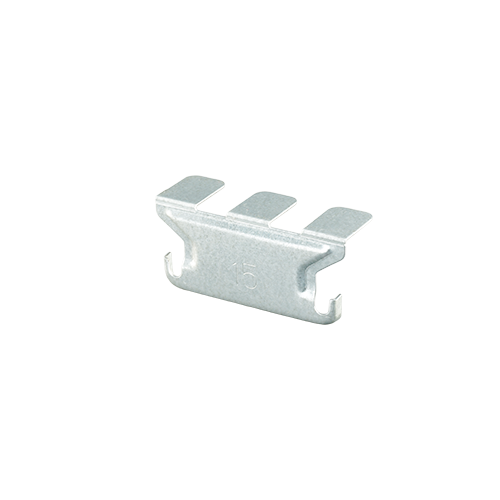

1100
15mm WC

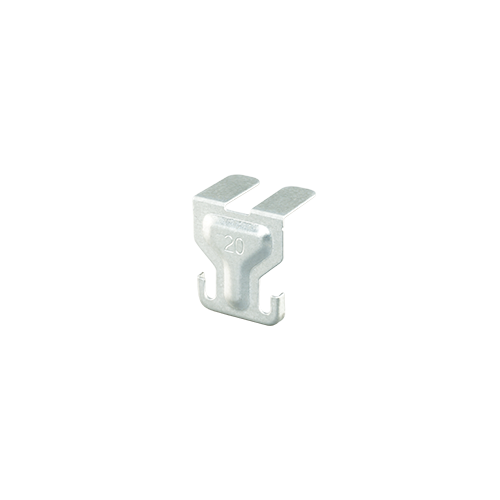

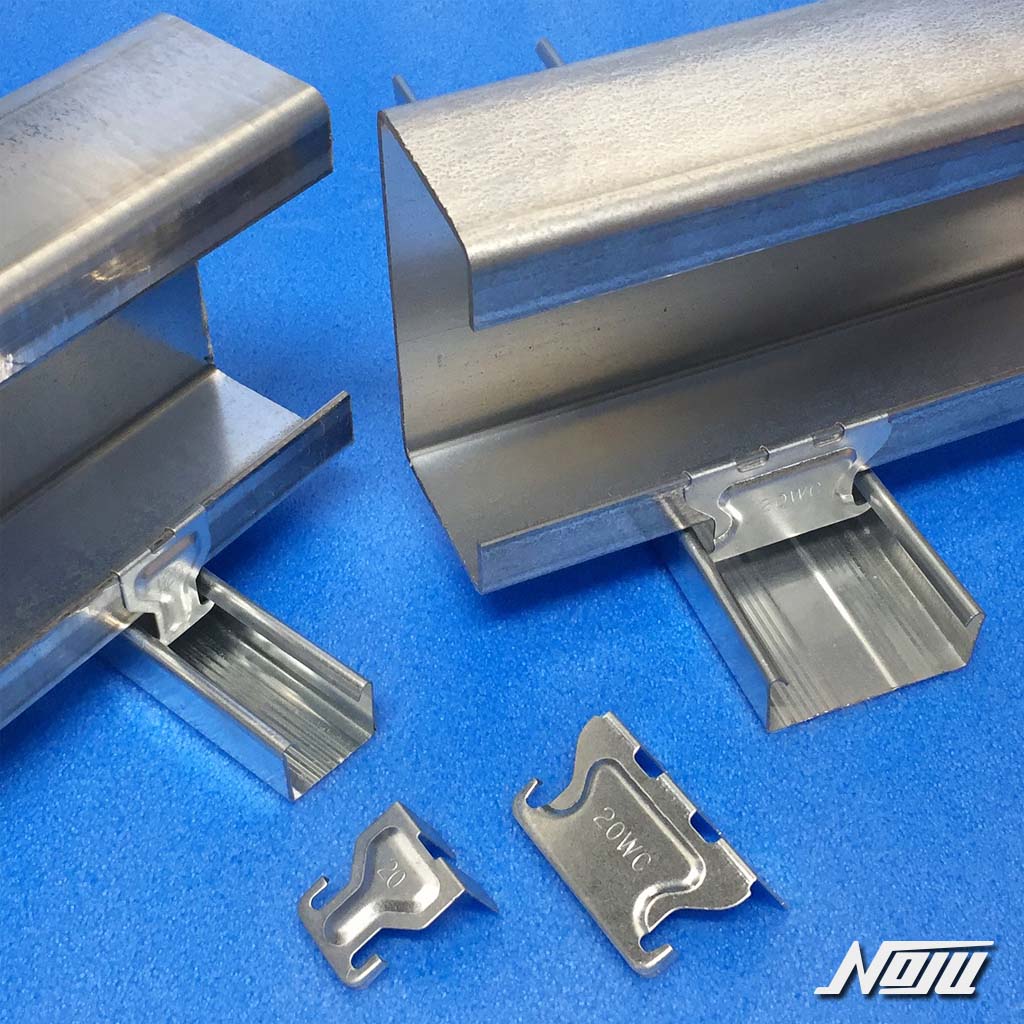

1130
20mm SC

1140
20mm WC

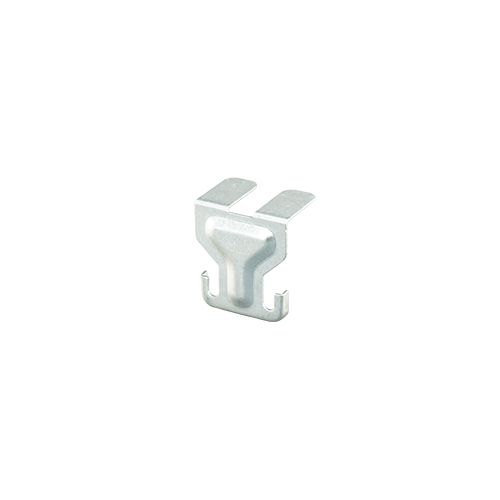

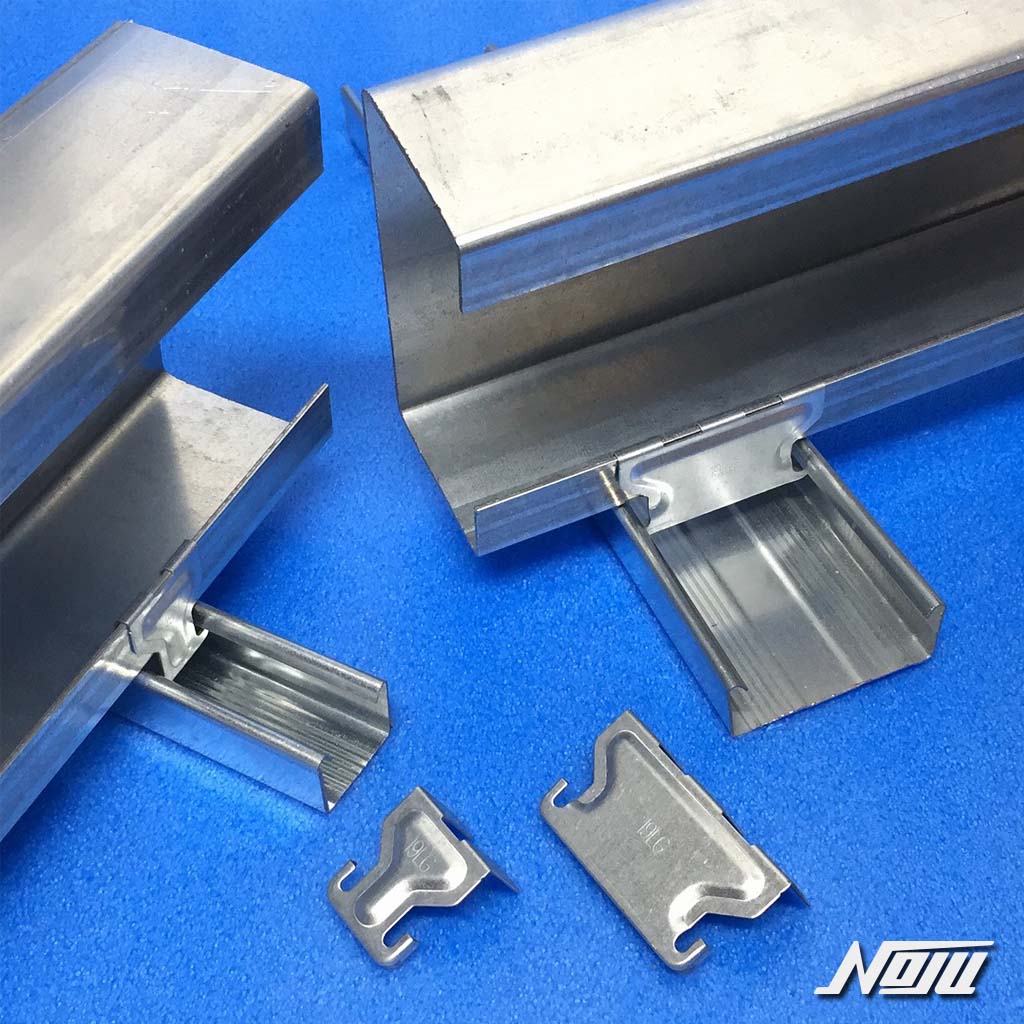

1310
19LG SC

1320

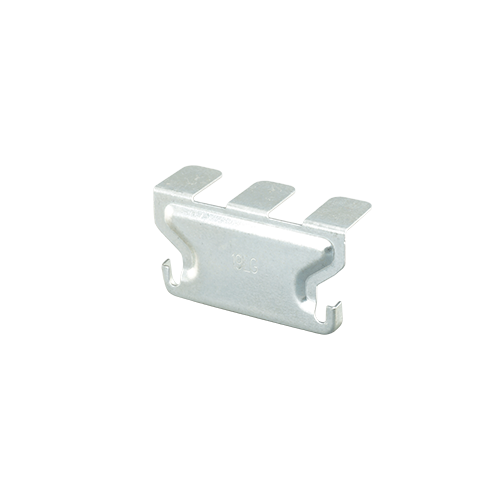

19LG WC

品番	タイプ	C形鋼	野縁	ケース数量	DL 組図	DL 試験
1070	10mm SC	C-60x30x10 C-65x30x10 （リップ10mm）＊1	19形Sバー（CS-19）	2,000個	×	×
1080	10mm WC	C-60x30x10 C-65x30x10 （リップ10mm）＊1	19形Wバー（CW-19）	1,000個	×	×
1090	15mm SC	C-75x45x15 （リップ15mm）	CS-19	2,000個	×	×
1100	15mm WC	C-75x45x15 （リップ15mm）	CW-19	1,000個	×	×
1130	20mm SC	C-100x50x20 （リップ20mm）	CS-19	2,000個	×	×
1140	20mm WC	C-100x50x20 （リップ20mm）	CW-19	1,000個	×	×
1310	19LG SC	C-100x50x19 （リップ19mm）＊2	CS-19	600個	×	×
1320	19LG WC	C-100x50x19 （リップ19mm）＊2	CW-19	300個	×	×

SC：シングルクリップ、WC：ダブルクリップ
C形鋼：LGエルジー/ライトゲージ
＊1　C-40x20x10 ：爪を曲げられないため使用不可
＊2　C-100x50x19：リップ高さ実測19mm以下の場合に使用する（JISのリップ公差±2.0mm）
外掛け用はこちら

材質・板厚

材質：溶融亜鉛めっき鋼板
板厚：0.6mm

使用方法

シングルバー(Sバー)用/ダブルバー(Wバー)用があります。
【注意事項】
・内掛け用と外掛け用の組み合わせ方など、天井全体の仕様は定めておりません。
・爪は十分に折り曲げてください。折り曲げが甘いと外れやすくなります。

各種資料

＊ダウンロードに時間を要する場合があります

FAQ

Q 軽天クリップ（0.6mm/0.8mm厚）の強度はどれぐらいですか？

軽天クリップは、標準仕様書に基づき「吊り重量20kgf/m²以下」の天井での使用が推奨されています。

①チャンネル用軽天クリップ（0.6mm/0.8mm厚）
・標準仕様書では、吊り重量が20kgf/m²を超える天井には使用できません。
・@900@303ピッチの場合 → 1個あたり約5.4kgf負担。
・20kgf/m²を超える場合は、耐風圧クリップなどの高強度品を使用推奨。
・耐震性能なし。
・ハンガーと組み合わせた試験では、チャンネル（野縁受け）のねじれが発生し、単体試験より大幅に強度が低下。

②ライトゲージ用軽天クリップ（0.6mm厚）
・内掛け・外掛け用の組み合わせに関する規定は、当社では定めていません。
・標準仕様書に準拠し「20kgf/m²以下」でご利用ください。
・20kgf/m²を超える天井には、特注対応の耐風圧クリップなどの高強度品を推奨。
・耐震性能なし。

※本内容における「軽天クリップ」は、手で折り曲げるタイプのクリップを指します。

Q 軽天クリップの上から「かさね掛け」できる製品はありますか？

既設の軽天クリップ（0.6mmクリップ）の上からかさね掛けできる製品は以下の通りです。
【C-38の場合】
・耐風圧クリップ
・耐風圧クリップ押上式Ⅰ・Ⅱ
・耐震カバークリップ
【C-40の場合】
・耐風圧クリップ

※ペアロッククリップは使用できません。

Q 「かさね掛け」した耐風圧クリップに「ハグロック」は使用できますか？

軽天クリップ（板厚0.6mm）の上に耐風圧クリップ（押上式含む）をかさね掛けした場合のハグロックの使用可否は以下の通りです。
C-38用 → 使用可能
C-40用 → 使用不可

Q 「耐風圧クリップ」のAPボルトは、どのくらい締めればよいですか？

M6のAPボルトは、クリップ同士が接するまで締めてください。（推奨トルク：3～6Nm）
※電動工具で締めすぎると、クリップのねじ山が削れ、性能が発揮されません。
過度な締め付けに注意してください。
なお、バーリングタップのほか、ボルト・ナットの組み合わせでもねじ山が削れることが確認されています。

Q C形鋼（LG）に取り付ける「耐風圧クリップ」の製作は可能ですか？

C60やC75などのC形鋼（LG）向けの特注製作が可能です。
特注加工のため、通常品と若干形状が異なります。
組み合わせたい母材を明記の上、お問い合わせください。
加工事例はこちら
