耐風圧・耐震クリップ

クリップ耐風圧耐震脱落対策ステンレス高耐食めっきチャンネル Mバー

用途

野縁と野縁受けの固定（耐風圧・耐震用）

特徴

・ベーシックな耐風圧・耐震クリップ
・既設クリップに重ね掛けも可能（耐震補強）

基本情報・強度

基本情報

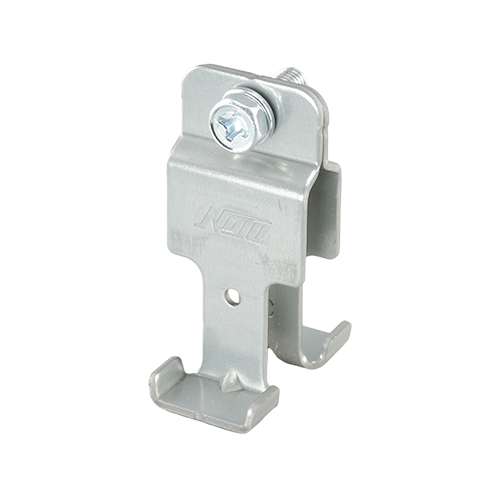

耐風圧たいふうあつクリップ・耐震たいしんクリップ

品番	タイプ	野縁受け	野縁	付属部品	ケース数量	DL 組図	DL 試験
2030	SC	C-38 （CC-19/25）	Sバー（CS-19/25）	APボルト M6x20（SW付）	200組	〇	〇^＊1
2050	[組立品]SC		Sバー（CS-19/25）		200組	〇	〇^＊1
2040	WC		Wバー（CW-19/25）		100組	〇	〇^＊1
2060	[組立品]WC		Wバー（CW-19/25）		100組	〇	〇^＊1

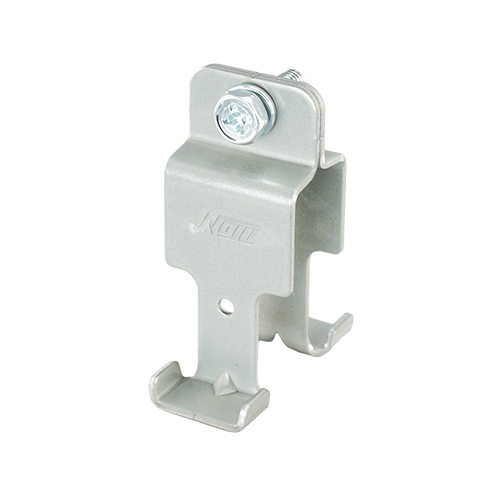

2080	SC 40×20	C-40	Sバー（CS-19/25）		200組	〇	×

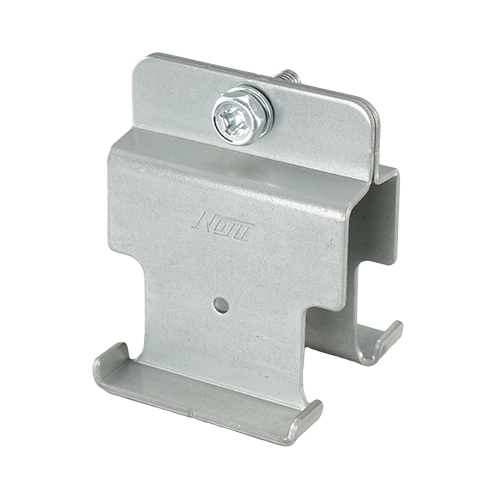

2090	WC 40×20	C-40	Wバー（CW-19/25）		100組	〇	×

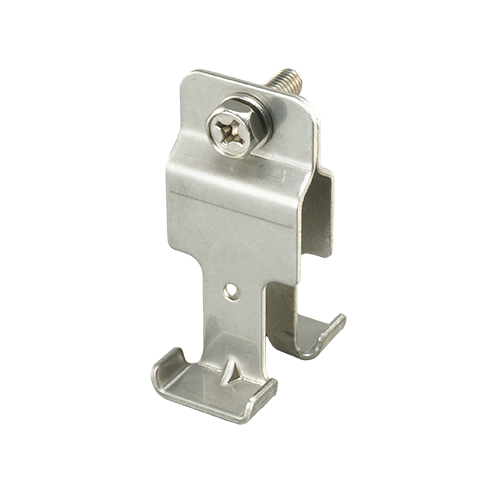

39260	ステンレスSC	C-38 （SUS）	Sバー（SUS-19/25形）	APボルト M6x20（SW付）（SUS）	200組	×	×

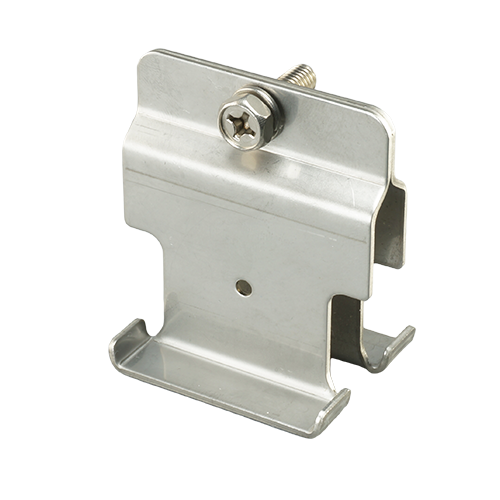

39270	ステンレスWC	C-38 （SUS）	Wバー（SUS19/25形）	APボルト M6x20（SW付）（SUS）	100組	×	×

＊1：衝撃試験
C-38：C-38×12, C-40：C-40×20,
AP：アプセット、SW：スプリングワッシャー,
SC：シングルクリップ、WC：ダブルクリップ,
【特注サイズの加工事例】
　⇒　C-50×15・C-60x30x10・□-100×100等

材質・板厚

品番	タイプ	材質・表面処理	板厚	付属部品
2030	SC	高耐食めっき鋼板	1.6mm	APボルト M6x20 （SW付）（スチール・ユニクロめっき）
2040	WC
2050	[組立品]SC
2060	[組立品]WC
2080	SC 40×20
2090	WC 40×20
39260	ステンレスSC	SUS304-2B	1.5mm	APボルト M6x20 （SW付）（SUS）
39270	ステンレスWC	SUS304-2B	1.5mm	APボルト M6x20 （SW付）（SUS）

高耐食めっき鋼板：溶融Zn-Al-Mg合金めっき鋼板

強度

品番	タイプ	鉛直方向引張許容耐力(kgf)	接合部評価
2030	SC	81	緊結
2050	[組立品]SC	81	緊結
2040	WC	122	緊結
2060	[組立品]WC	122	緊結
2080	SC 40×20	81	‐
2090	WC 40×20	142	‐
39260	ステンレスSC	‐	‐
39270	ステンレスWC	‐	‐

緊結：「平成28年基準の逐条解説」の付録1
「クリップ接合部の衝撃試験」に記載の方法
によって実施した衝撃試験において閾値をクリアし、
顕著な損傷が生じていない場合、
「接合部は緊結である」と評価する
‐：未実施

耐震ブレース天井のブレース近傍では、水平方向に一定の耐力が必要になります。その場合は「ハグロック」や「野縁滑り防止金具」を併用してご利用ください。

使用方法

梱包状態


通常品		組立品（仮組み）

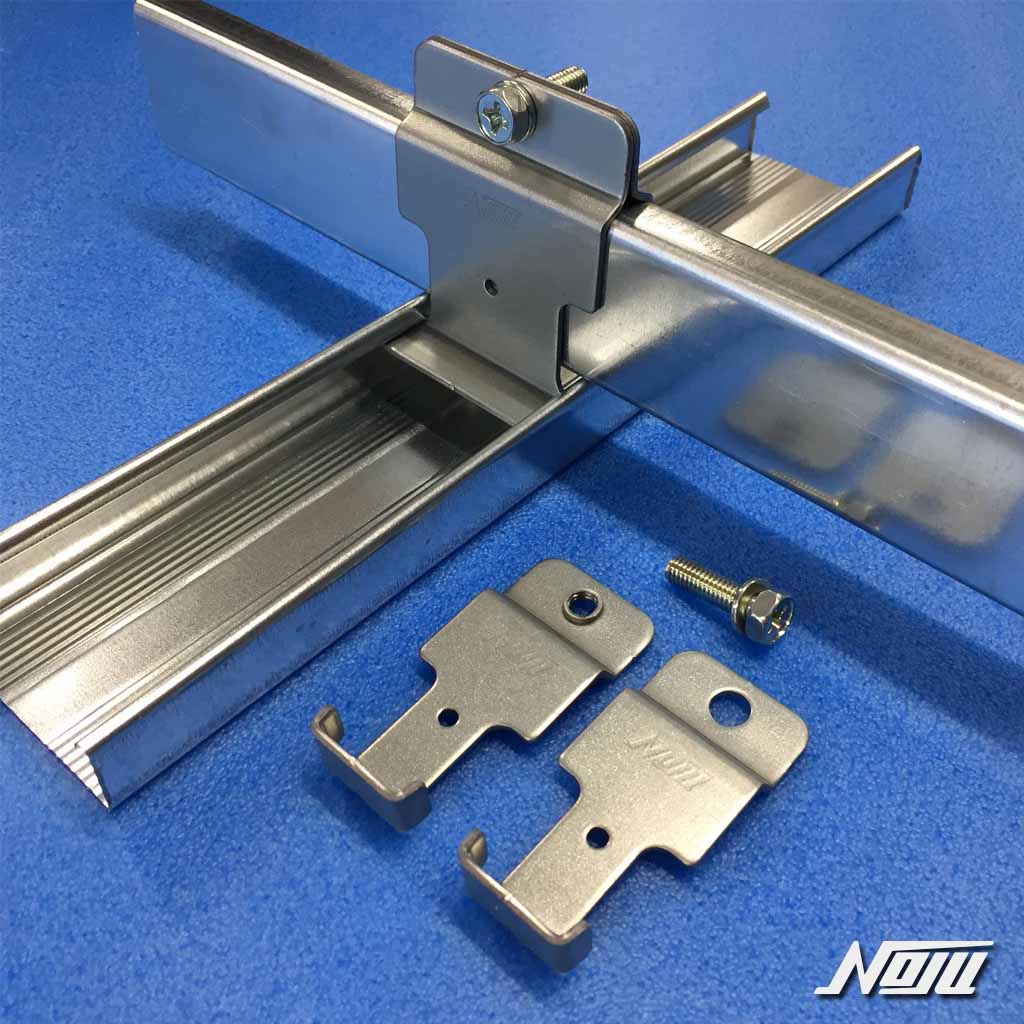

組立品の取付手順


(1)出荷時の状態		(2)施工直前にボルトを外す		(3)取り付け

組立品（仮組み）の利点

・腰袋１つに収まる（SC・WCで２つ）
・取り出しやすい
・部品を紛失しにくい

もっと施工時間を短くしたい

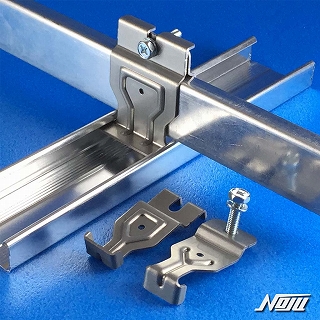

耐風圧クリップ押上式をご利用ください
ボルトを手で回しません！！

各種資料

＊ダウンロードに時間を要する場合があります

FAQ

Q 軽天クリップ（0.6mm/0.8mm厚）の強度はどれぐらいですか？

軽天クリップは、標準仕様書に基づき「吊り重量20kgf/m²以下」の天井での使用が推奨されています。

①チャンネル用軽天クリップ（0.6mm/0.8mm厚）
・標準仕様書では、吊り重量が20kgf/m²を超える天井には使用できません。
・@900@303ピッチの場合 → 1個あたり約5.4kgf負担。
・20kgf/m²を超える場合は、耐風圧クリップなどの高強度品を使用推奨。
・耐震性能なし。
・ハンガーと組み合わせた試験では、チャンネル（野縁受け）のねじれが発生し、単体試験より大幅に強度が低下。

②ライトゲージ用軽天クリップ（0.6mm厚）
・内掛け・外掛け用の組み合わせに関する規定は、当社では定めていません。
・標準仕様書に準拠し「20kgf/m²以下」でご利用ください。
・20kgf/m²を超える天井には、特注対応の耐風圧クリップなどの高強度品を推奨。
・耐震性能なし。

※本内容における「軽天クリップ」は、手で折り曲げるタイプのクリップを指します。

Q 軽天クリップの上から「かさね掛け」できる製品はありますか？

既設の軽天クリップ（0.6mmクリップ）の上からかさね掛けできる製品は以下の通りです。
【C-38の場合】
・耐風圧クリップ
・耐風圧クリップ押上式Ⅰ・Ⅱ
・耐震カバークリップ
【C-40の場合】
・耐風圧クリップ

※ペアロッククリップは使用できません。

Q 「かさね掛け」した耐風圧クリップに「ハグロック」は使用できますか？

軽天クリップ（板厚0.6mm）の上に耐風圧クリップ（押上式含む）をかさね掛けした場合のハグロックの使用可否は以下の通りです。
C-38用 → 使用可能
C-40用 → 使用不可

Q 「耐風圧クリップ」のAPボルトは、どのくらい締めればよいですか？

M6のAPボルトは、クリップ同士が接するまで締めてください。（推奨トルク：3～6Nm）
※電動工具で締めすぎると、クリップのねじ山が削れ、性能が発揮されません。
過度な締め付けに注意してください。
なお、バーリングタップのほか、ボルト・ナットの組み合わせでもねじ山が削れることが確認されています。

Q C形鋼（LG）に取り付ける「耐風圧クリップ」の製作は可能ですか？

C60やC75などのC形鋼（LG）向けの特注製作が可能です。
特注加工のため、通常品と若干形状が異なります。
組み合わせたい母材を明記の上、お問い合わせください。
加工事例はこちら
