ペアロッククリップ

クリップ省力化耐風圧耐震脱落対策チャンネル Mバー動画バラ・単独出荷【不可】

用途

野縁と野縁受けの固定

特徴

・工具不要（指でカチッと押し込みワンタッチ固定）
・1製品1形状（腰袋1個でOK）2個で1組

基本情報・強度

2210

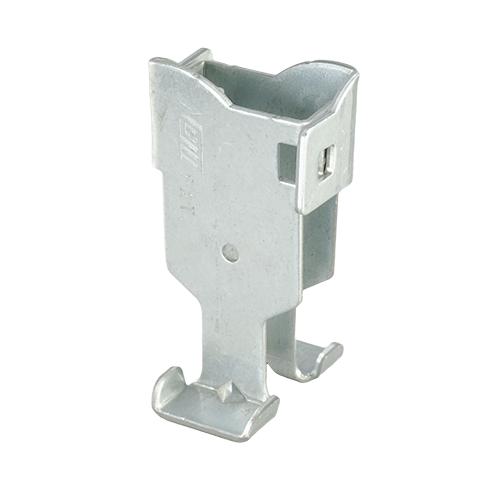

Ⅰ型-S

2220
Ⅰ型-W

2240

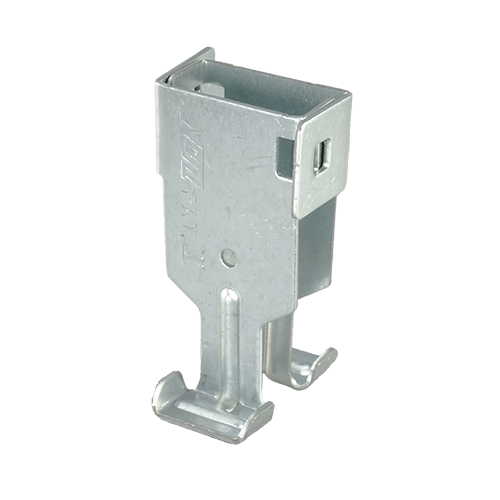

Ⅱ型-S

2250

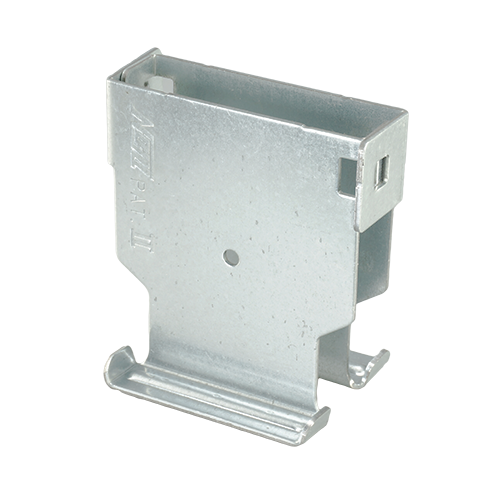

Ⅱ型-W

品番	タイプ	野縁受け	野縁	ケース数量	DL 組図	DL 試験
2210	Ⅰ型-S	C-38 （CC-19/25）	S野縁（CS-19/25）	200組 ※バラ出荷不可	〇	〇^＊1
2220	Ⅰ型-W		W野縁（CW-19/25）	100組 ※バラ出荷不可	〇	〇^＊1
2240	Ⅱ型-S		S野縁（CS-19/25）	200組 ※バラ出荷不可	〇	×
2250	Ⅱ型-W		W野縁（CW-19/25）	100組 ※バラ出荷不可	〇	×

＊1：野縁滑り防止金具と組み合わせた試験結果,
C-38：C-38×12,
SC：シングルクリップ、WC：ダブルクリップ,
Ⅰ型・Ⅱ型：識別用の刻印あり・上部の形状が若干異なる,

材質・板厚

材質：溶融亜鉛めっき鋼板,
板厚：Ⅰ型　1.6mm,
　　　Ⅱ型　1.2mm,

強度

品番	タイプ	鉛直方向引張許容耐力(kgf)
2210	Ⅰ型-S	88
2220	Ⅰ型-W	95
2240	Ⅱ型-S	65
2250	Ⅱ型-W	85

＊単体試験結果,
＊野縁滑り防止金具との組み合わせ試験の
結果ではありません,

使用方法

動画

2個1組の金具。

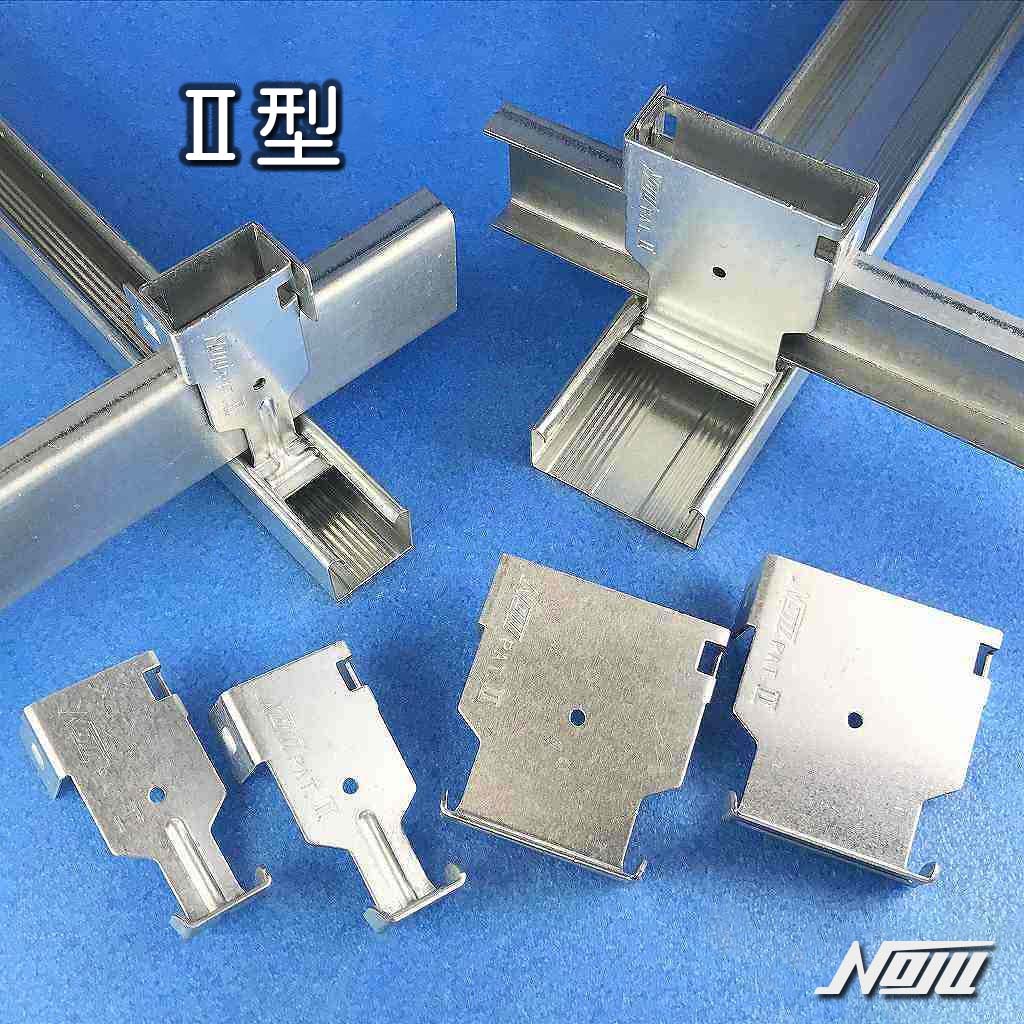

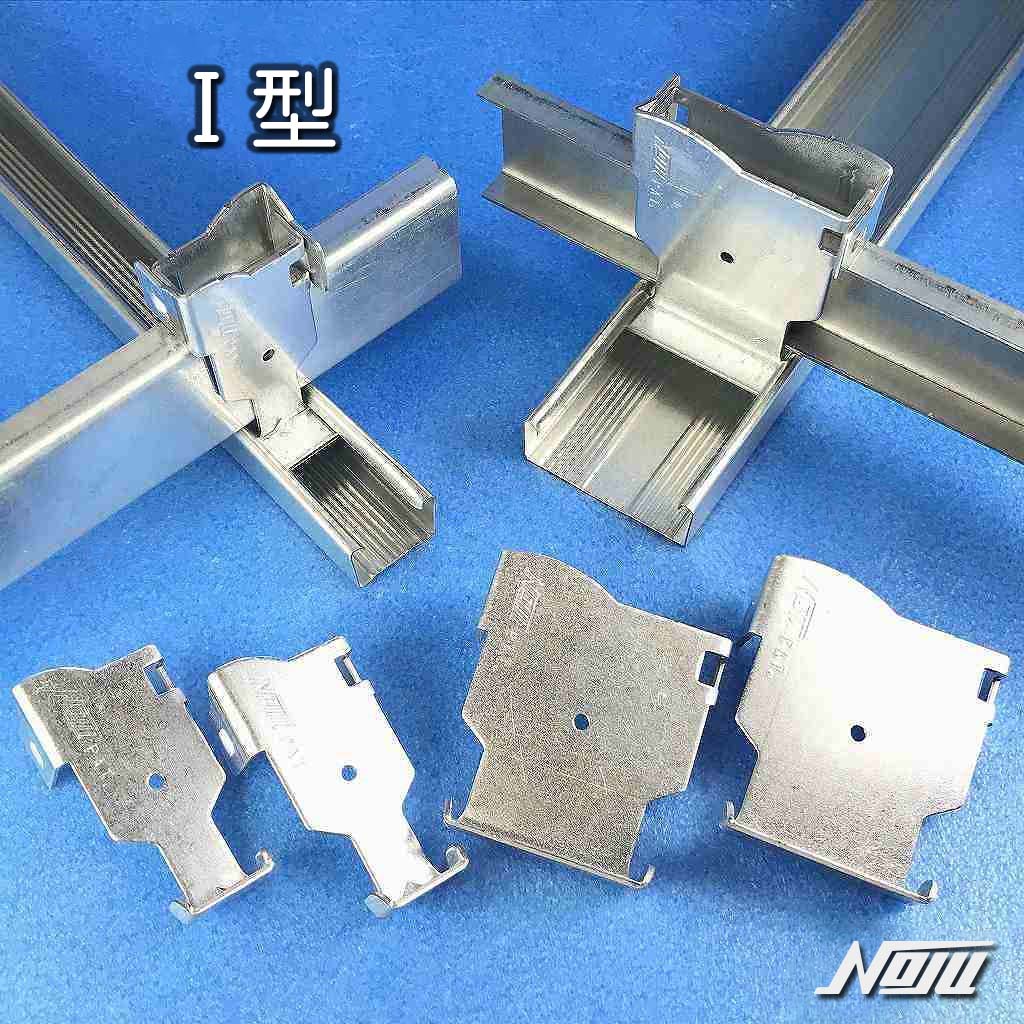

1組の金具の爪をMバーに引っ掛けCチャンネル（野縁受け）を挟み込み、本製品を互いに指で押し込み固定します。
2型は1型に比べて板厚が薄いため、押し込む力が低減されています。
段取り効率UP：S用W用あわせて腰袋2つで済みます。

各種資料

＊ダウンロードに時間を要する場合があります

FAQ

Q 軽天クリップ（0.6mm/0.8mm厚）の強度はどれぐらいですか？

軽天クリップは、標準仕様書に基づき「吊り重量20kgf/m²以下」の天井での使用が推奨されています。

①チャンネル用軽天クリップ（0.6mm/0.8mm厚）
・標準仕様書では、吊り重量が20kgf/m²を超える天井には使用できません。
・@900@303ピッチの場合 → 1個あたり約5.4kgf負担。
・20kgf/m²を超える場合は、耐風圧クリップなどの高強度品を使用推奨。
・耐震性能なし。
・ハンガーと組み合わせた試験では、チャンネル（野縁受け）のねじれが発生し、単体試験より大幅に強度が低下。

②ライトゲージ用軽天クリップ（0.6mm厚）
・内掛け・外掛け用の組み合わせに関する規定は、当社では定めていません。
・標準仕様書に準拠し「20kgf/m²以下」でご利用ください。
・20kgf/m²を超える天井には、特注対応の耐風圧クリップなどの高強度品を推奨。
・耐震性能なし。

※本内容における「軽天クリップ」は、手で折り曲げるタイプのクリップを指します。

Q 軽天クリップの上から「かさね掛け」できる製品はありますか？

既設の軽天クリップ（0.6mmクリップ）の上からかさね掛けできる製品は以下の通りです。
【C-38の場合】
・耐風圧クリップ
・耐風圧クリップ押上式Ⅰ・Ⅱ
・耐震カバークリップ
【C-40の場合】
・耐風圧クリップ

※ペアロッククリップは使用できません。

Q 「かさね掛け」した耐風圧クリップに「ハグロック」は使用できますか？

軽天クリップ（板厚0.6mm）の上に耐風圧クリップ（押上式含む）をかさね掛けした場合のハグロックの使用可否は以下の通りです。
C-38用 → 使用可能
C-40用 → 使用不可

Q 「耐風圧クリップ」のAPボルトは、どのくらい締めればよいですか？

M6のAPボルトは、クリップ同士が接するまで締めてください。（推奨トルク：3～6Nm）
※電動工具で締めすぎると、クリップのねじ山が削れ、性能が発揮されません。
過度な締め付けに注意してください。
なお、バーリングタップのほか、ボルト・ナットの組み合わせでもねじ山が削れることが確認されています。

Q C形鋼（LG）に取り付ける「耐風圧クリップ」の製作は可能ですか？

C60やC75などのC形鋼（LG）向けの特注製作が可能です。
特注加工のため、通常品と若干形状が異なります。
組み合わせたい母材を明記の上、お問い合わせください。
