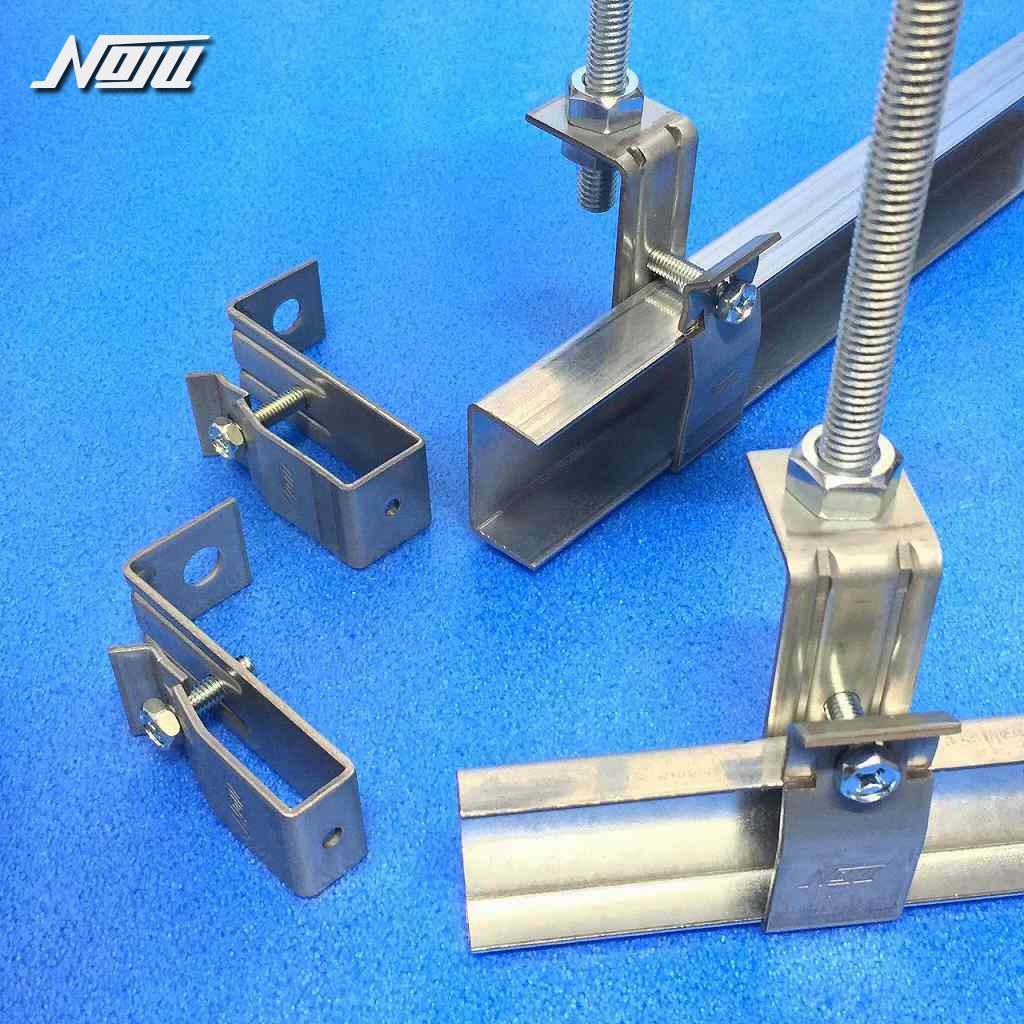

耐風圧ハンガー

用途

吊りボルトから野縁受け(親バー)を支持する

特徴

・耐風圧及び耐震用ハンガー
・母材に合わせて4種

基本情報・強度

基本情報

品番タイプ野縁受け吊り
ボルト
付属部品ケース
数量
DL
組図
DL
試験
1520012×38用
・3分用
C-38
(CC-19/25)
3分NTボルト
M6x22
100個×

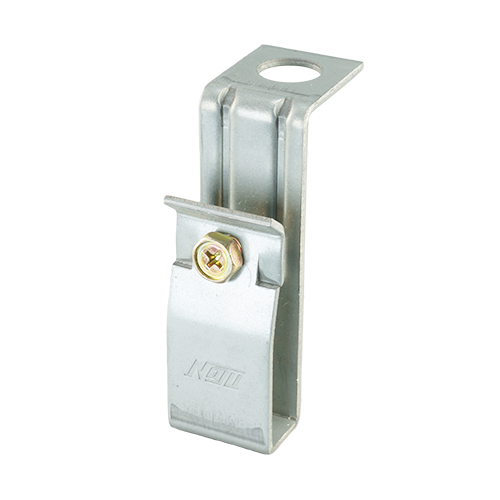

1620012×38用
・4分用
4分

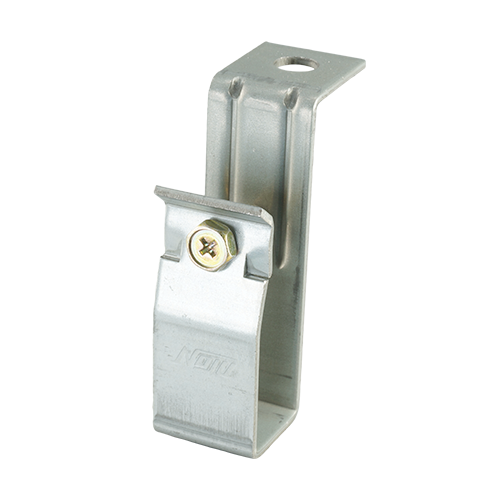

1530040×20用
・3分用
C-403分NTボルト
M6x30
100個×

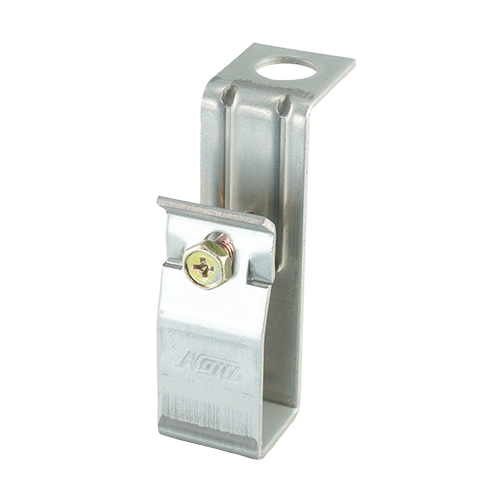

1630040×20用
・4分用
4分
C-38:C-38×12
C-40:C-40×20
NT:ノンタップ
*4分用:穴サイズの違いのみ
付属部品
品番
付属部品
品名
51516ノンタップボルトM6x22
51517ノンタップボルトM6x30

材質・板厚

材質:高耐食めっき鋼板(溶融Zn-Al-Mg合金めっき鋼板)
板厚:2.0mm
付属部品:ノンタップボルトM6(スチール・クロメート)
     受注生産にてプロイズ処理可

強度

品番タイプ野縁受け鉛直方向
引張
許容静荷重(kgf)
鉛直方向
圧縮
許容静荷重(kgf)
15200
16200
12×38用・3分用
12×38用・4分用
CC-1914060
CC-25140170
15300
16300
40×20用・3分用
40×20用・4分用
C-40×20140170

使用方法

開き止めにノンタップボルトを使用したハンガーです。
ノンタップボルトとは、自らタップを切りながら締めることが可能なボルトです。
そのため、ハンガー自体には雌ねじがありません。
【注意事項】
①必ず同梱のノンタップボルトをご使用ください。雌ねじがないため、通常のボルトは使用できません。
②ノンタップボルトは、手締めによる仮止めができません。必ず工具(ドライバー・電動工具)をご利用ください。

ビス付ワンタッチハンガーとの違いは下記FAQをご覧ください。

各種資料


*ダウンロードに時間を要する場合があります
デジタルカタログ
製品図PDF
製品図DXF

FAQ

Q LGとC形鋼は同じものですか?

当サイトでは、LG(ライトゲージ)とC形鋼はどちらもJIS G 3350の「リップ溝形鋼」を指します。

「リップ付みぞ形鋼」「軽量リップみぞ形鋼」「軽量C形鋼」「Cチャンネル」とも呼ばれることがあります。

また、当社では C-1.6×40×20×10 など、JIS規格以外の寸法に対応した製品も製造しております。
特注対応も可能ですので、お気軽にご相談ください。

Q 「耐風圧ハンガー」と「ビス付ワンタッチハンガー」の違いは?

以下の点が異なります。
・材質(表面処理)
・幅・高さ寸法
・付属品のボルト径
※板厚は同じです。

Q 「防振ハンガー」の許容値が「通常のハンガー」より小さいのはなぜですか?

防振ハンガーに使用している防振ゴムの許容値が小さいためです。

Q 「防振ハンガー」を使用した天井の防振試験は実施していますか?

天井全体の防振効果についての試験は行っていませんが、防振ゴムや金具の確認試験は実施しています。
「静的バネ定数」と「吊り下げる重量」をもとに、お客様ご自身で固有周期などをご計算ください。

Q 「ミニハンガー」に「ハンガー開きま栓」や「ハンガーサポート」は使用できますか?

使用できません。ミニハンガー用の開き止め金具はありません。
ビス止め用の穴があるため、野縁受けをミニハンガーにビス(4×13など)で固定してください。
開かない金具をご希望の場合は、「極短ハンガー」をご利用ください。

Q 「フリーハンガー」のリベット部分が固く、動かしにくいです。

仕様上、リベット接合部は素手では回しにくくなっています。
角度の調整は、ペンチなどの工具を使用するか、吊りボルトを通した後に行ってください。
吊りボルトを通すと、回しやすくなります。

Q 「フリーハンガー」はどの程度の角度まで使用できますか?

約30°以内での使用を推奨します。
30°を超える場合は、「ピッチロックハンガー」の使用を推奨します。

Q ノンタップボルトとはどういったボルトですか?

ノンタップボルトは、自らタップを切りながら締め付けるボルトです。そのため、手締めによる仮止めはできず、必ず工具を使用してください。
ねじ頭には六角頭と十字穴があり、ソケットレンチ、モンキーレンチ、プラスドライバーで締め付け可能です。
当社で使用しているボルト径は M5・M6 です。
【十字穴番号】
・M6:#2(通常は#3ですが、あえて#2を採用)
・M5:#2
※サイト内では「NTボルト」と略称表記しています。
