チャンネルジョイント

ジョイントステンレスチャンネル

用途

野縁受け、振れ止め、ブレースに使用するCチャンネルの連結金具

特徴

・Cチャンネルごとに複数種類
・Cチャンネルに差し込み固定

基本情報・強度

基本情報

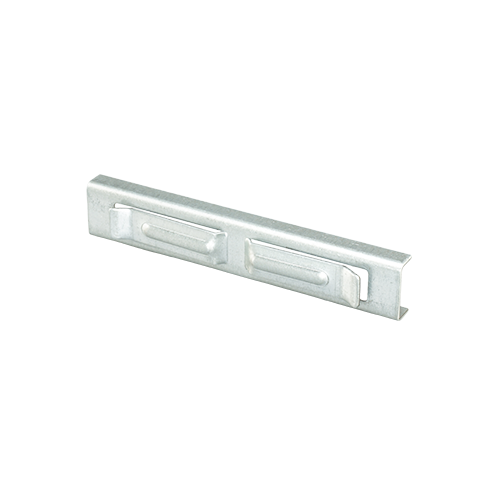

3030
C19用

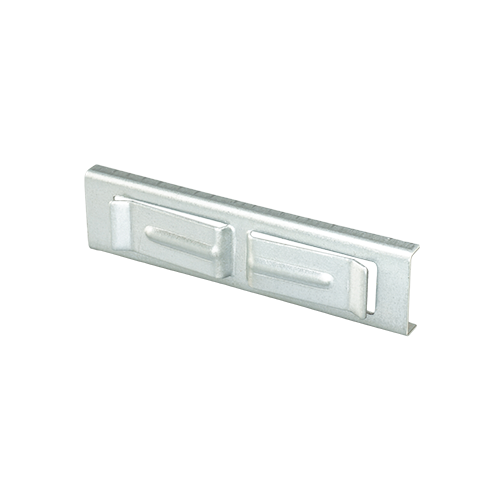

3040
C25用

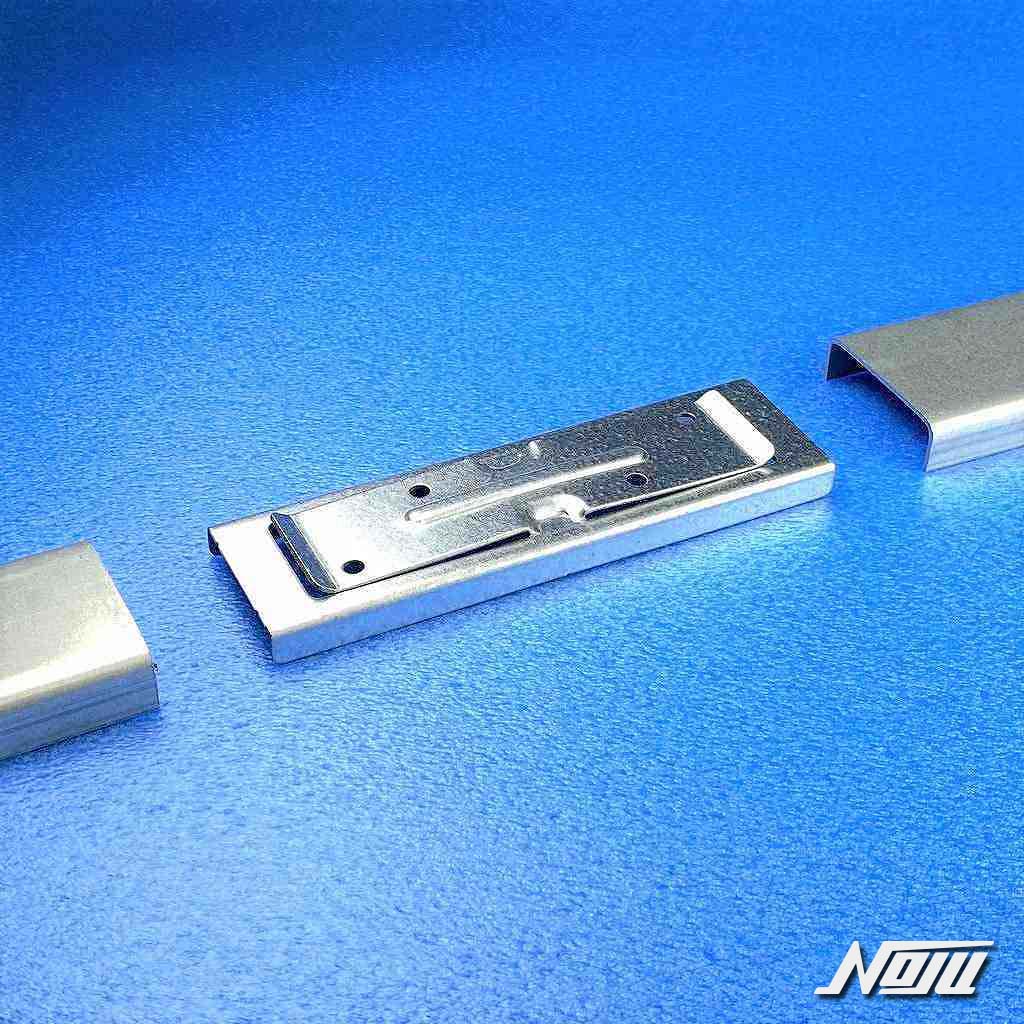

野縁受けジョイント・CチャンネルC38CC19ジョイントであるチャンネルジョイントの単体画像

3010
C38用
（CC-19/一般材用）

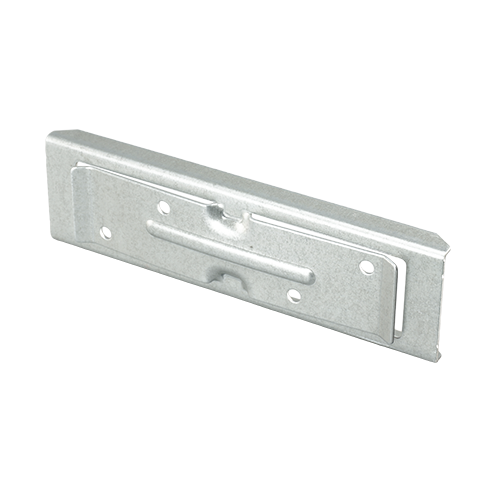

3020
C38用
（CC-25用）

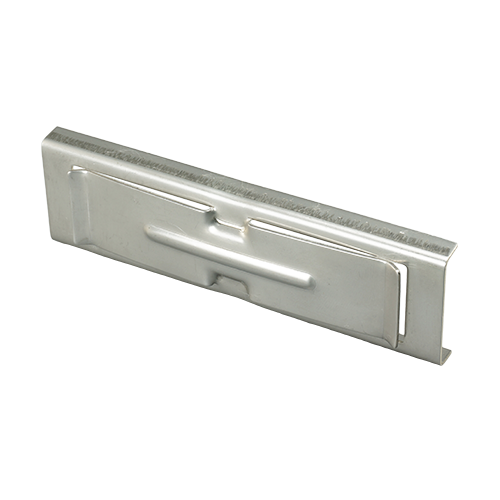

ステンレス製の野縁受けジョイント・CチャンネルC38ジョイントであるステンレスCJの単体画像

39110
C38用
（ステンレス用）

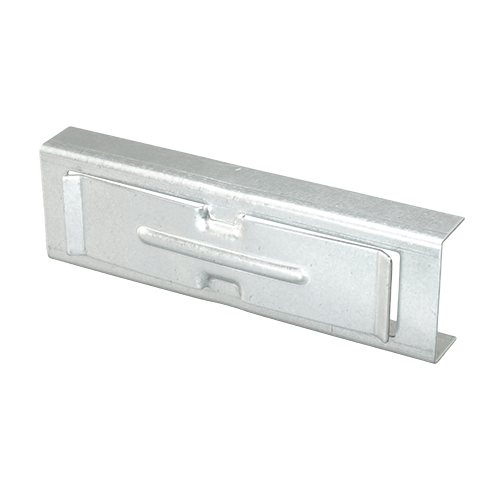

3050
C40用

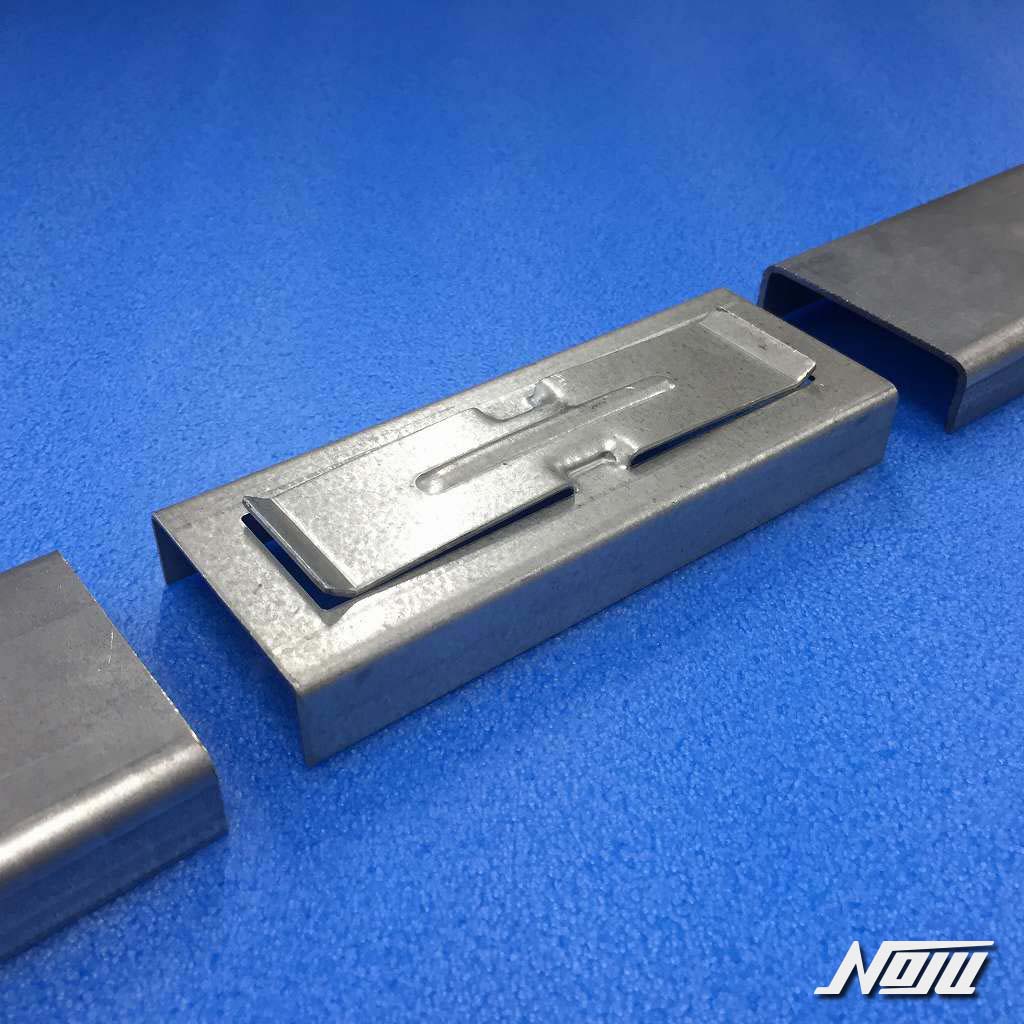

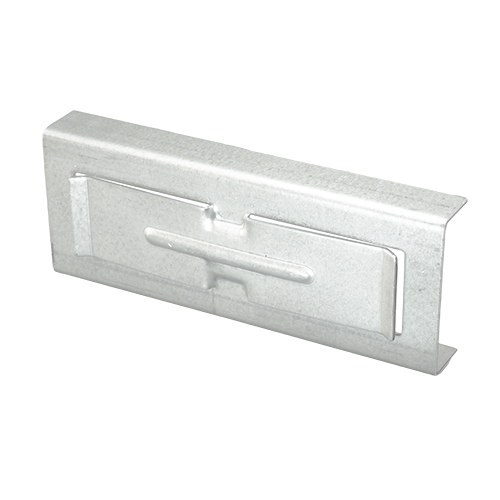

3060
C50用

品番	タイプ	野縁受け	ビス固定穴	ケース数量	DL 組図
3030	C19用	C-19 （一般材/WB-19）	なし	500個	×
3040	C25用	C-25 （一般材/WB-25）	なし	500個	×
3010	C38用（一般材/CC-19）	C-38 （一般材/CC-19）	穴あり	300個	×
3020	C38用（CC-25）	C-38 （CC-25）	穴あり
39110	C38用（ステンレス）	C-38 （SUS）	なし
3050	C40用	C-40	なし	200個	×
3060	C50用	C-50	なし	200個	×

C-19：C-19×10　　※一般材：約1.0t、WB-19：1.2t
C-25：C-25×10　　※一般材：約1.0t、WB-25：1.2t
C-38：C-38×12　　※一般材：約1.0t、CC-19：1.2t、
CC-25：1.6t、ステンレス：1.0t&1.5t
C-40：C-40x20x1.6t
C-50：C-50×15、C-50×20
