耐風圧・耐震ジョイント

ジョイント耐風圧耐震脱落対策高耐食めっきチャンネル動画

用途

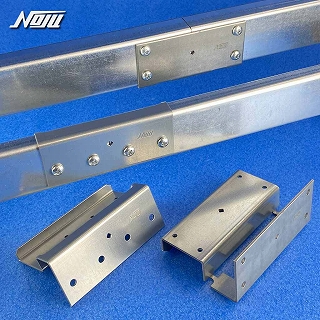

野縁受けジョイント等として、Cチャンネルを連結する

特徴

・緊結
・クリップ固定可
・折り曲げてビス固定

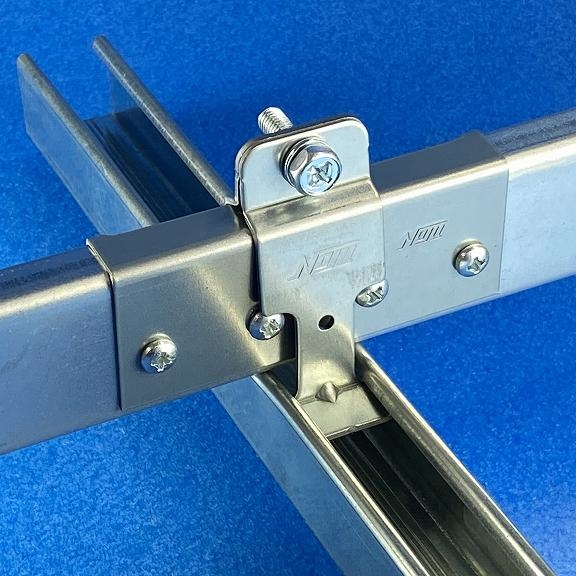

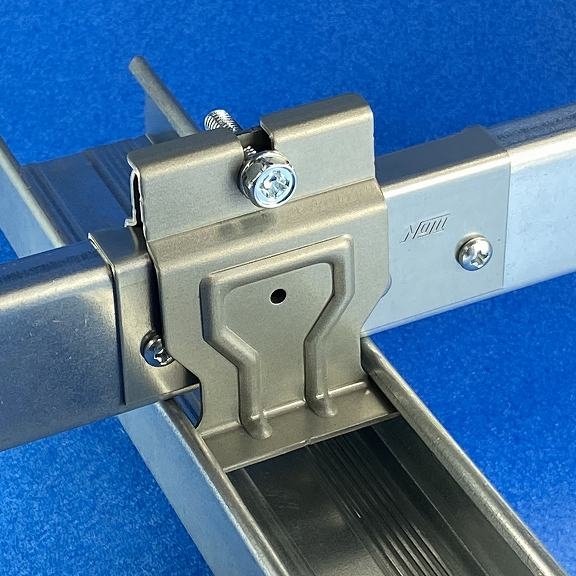

3070
C-38用

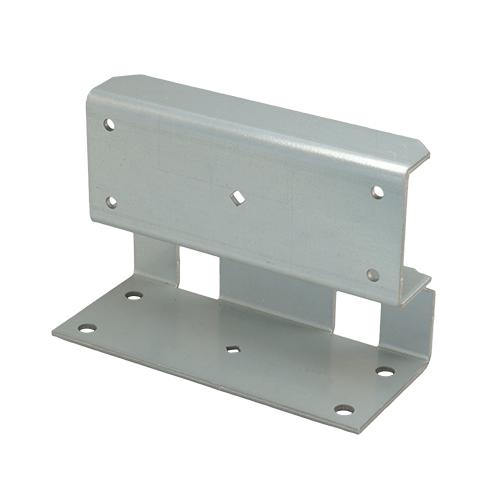

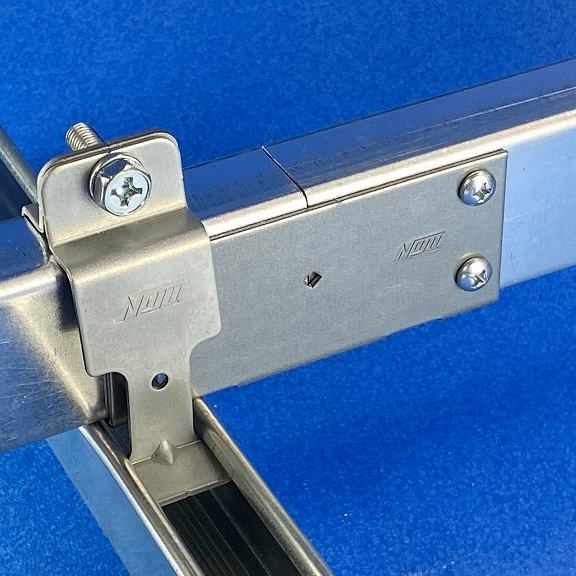

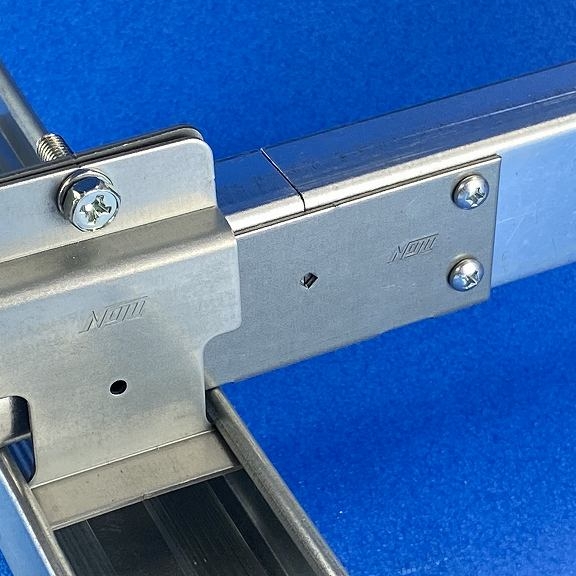

3080
C-40用

品番	タイプ	野縁受け	ケース数量	DL 組図	DL 試験
3070	C-38用	C-38 （CC-19/25）	100個	〇	×
3080	C-40用	C-40	100個	〇	×

C-38：C-38×12
C-40：C-40×20

品番	タイプ	材質	板厚
3070	C-38用	高耐食めっき鋼板	1.2mm
3080	C-40用	高耐食めっき鋼板	1.6mm

高耐食めっき鋼板：溶融Zn-Al-Mg合金めっき鋼板

試験成績書をご覧ください。

使用上の注意

・ C-38用とC-40用で取り付け向きが異なります。
・ビスはチャンネルの背側から４本固定してください。

C-38用の取付手順１～６


(1)C-38用はこの向きで使用		(2)C-38の腹側に金具を半分差し込む		(3)もう一方のC-38をはめて金具を曲げる


(4)C-38用は上から折り曲げ		(5)C-38の背側からビスを４本固定		(6)取付完了（C-38腹側の取付状態確認）

C-40用の取付手順１～６


(1)C-40用はこの向きで使用		(2)C-40の腹側に金具を半分差し込む		(3)もう一方のC-40をはめて金具を曲げる


(4)C-40用は下から折り曲げ		(5)C-40の背側からビスを４本固定		(6)取付完了（C-40腹側の取付状態確認）

＊ダウンロードに時間を要する場合があります

Q 「40用チャンネルジョイント(C-40×20用)」は、C-40x20x10に使用できますか？

取付は可能ですが、使用しないでください。
断面に適した製品をご利用ください。

Q 「C-1.6tx40x20x10ジョイント」は、C-40×20に使用できますか？

使用できません。
断面に適した製品をご利用ください。
