Mバージョイント

用途

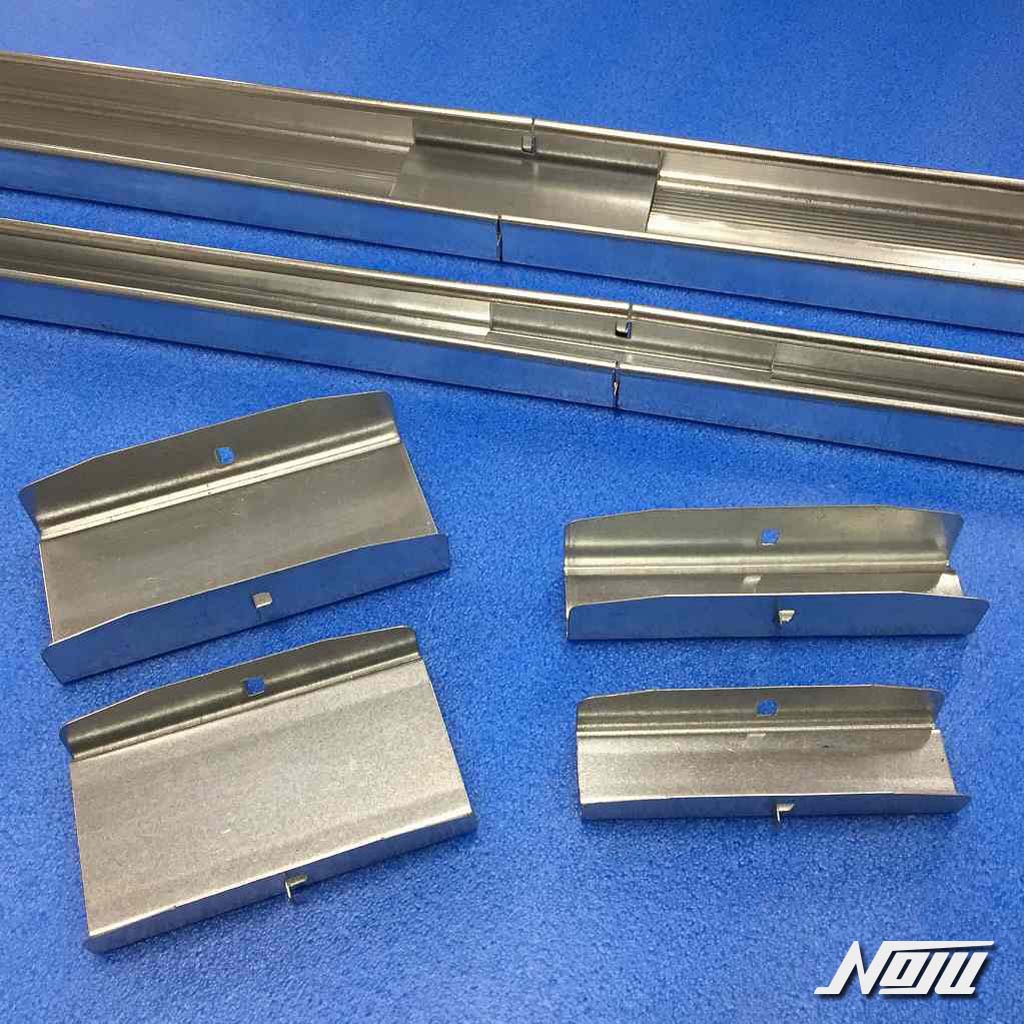

Mバー野縁(Sバー/Wバー)の連結

特徴

・Mバー形状ごとに複数種類
・Mバーに差し込み固定

基本情報・強度

基本情報

MバーCS19用である野縁ジョイント・Sジョイントの単体画像

3110
Sジョイント

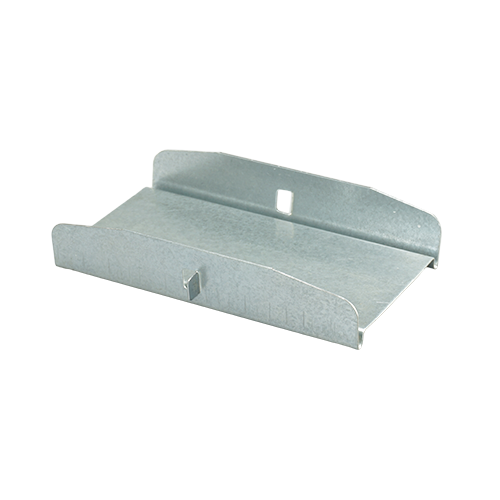

MバーCW19用である野縁ジョイント・Mバージョイント・Wジョイントの単体画像

3120
Wジョイント

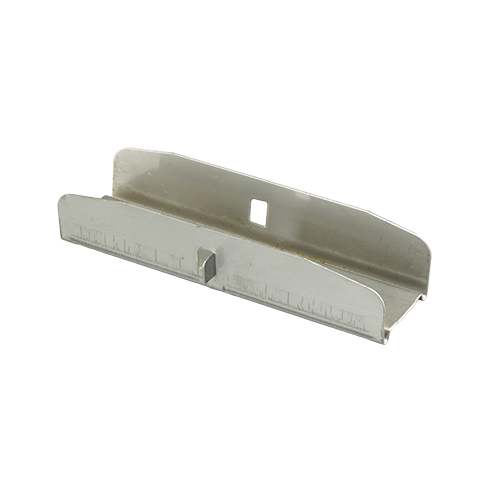

ステンレス製のMバー19型S用である野縁ジョイント・ステンレスSJの単体画像

39070
Sジョイント
(ステンレス)

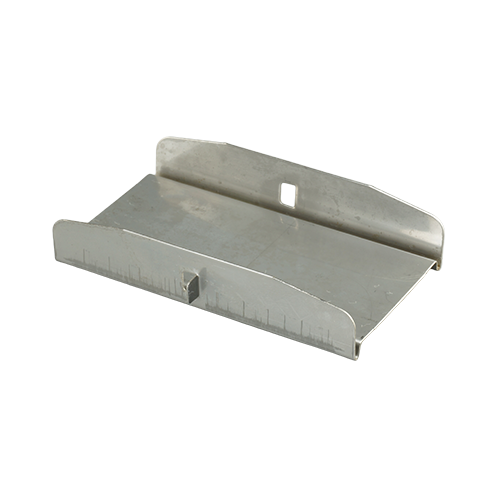

ステンレス製のMバー19型W用である野縁ジョイント・ステンレスWJの単体画像

39080
Wジョイント
(ステンレス)

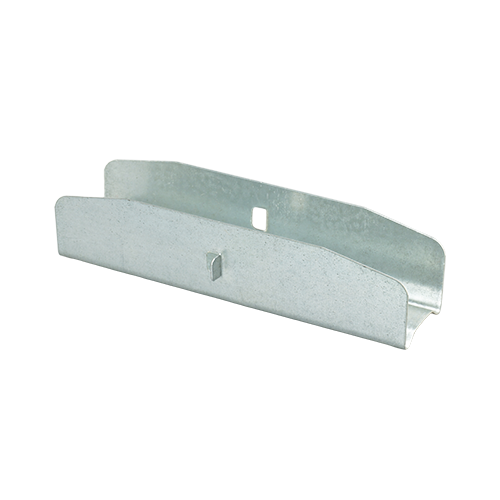

MバーCS25用である野縁ジョイント・Sジョイント25x25の単体画像

3130
Sジョイント
25×25

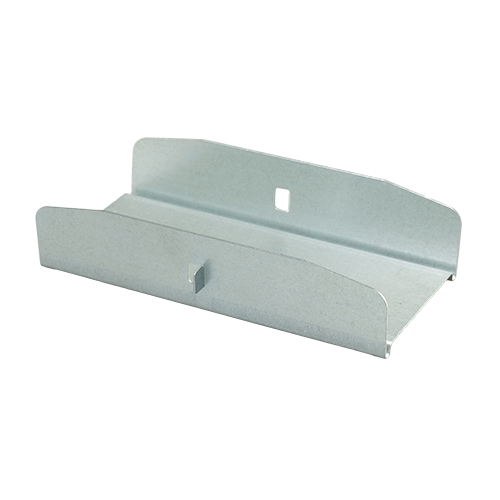

MバーCW25用である野縁ジョイント・Mバージョイント・Wジョイント25x50の単体画像

3140
Wジョイント
25×50

品番タイプ野縁ケース数量DL組図
3110Sジョイント19形 Sバー
(CS-19)
400個×
3120Wジョイント19形 Wバー
(CW-19)
200個×
39070Sジョイント
(ステンレス)
19形 Sバー
(SUS)
400個×
39080Wジョイント
(ステンレス)
19形 Wバー
(SUS)
200個×
3130Sジョイント
25×25
25形 Sバー
(CS-25)
300個×
3140Wジョイント
25×50
25形 Wバー
(CW-25)
200個×

材質・板厚

材質:溶融亜鉛めっき鋼板
板厚:0.5mm

【ステンレス品】
材質:SUS304-2B
板厚:0.5mm

各種資料


*ダウンロードに時間を要する場合があります
デジタルカタログ

FAQ

Q 「40用チャンネルジョイント(C-40×20用)」は、C-40x20x10に使用できますか?

取付は可能ですが、使用しないでください。
断面に適した製品をご利用ください。

Q 「C-1.6tx40x20x10ジョイント」は、C-40×20に使用できますか?

使用できません。
断面に適した製品をご利用ください。
