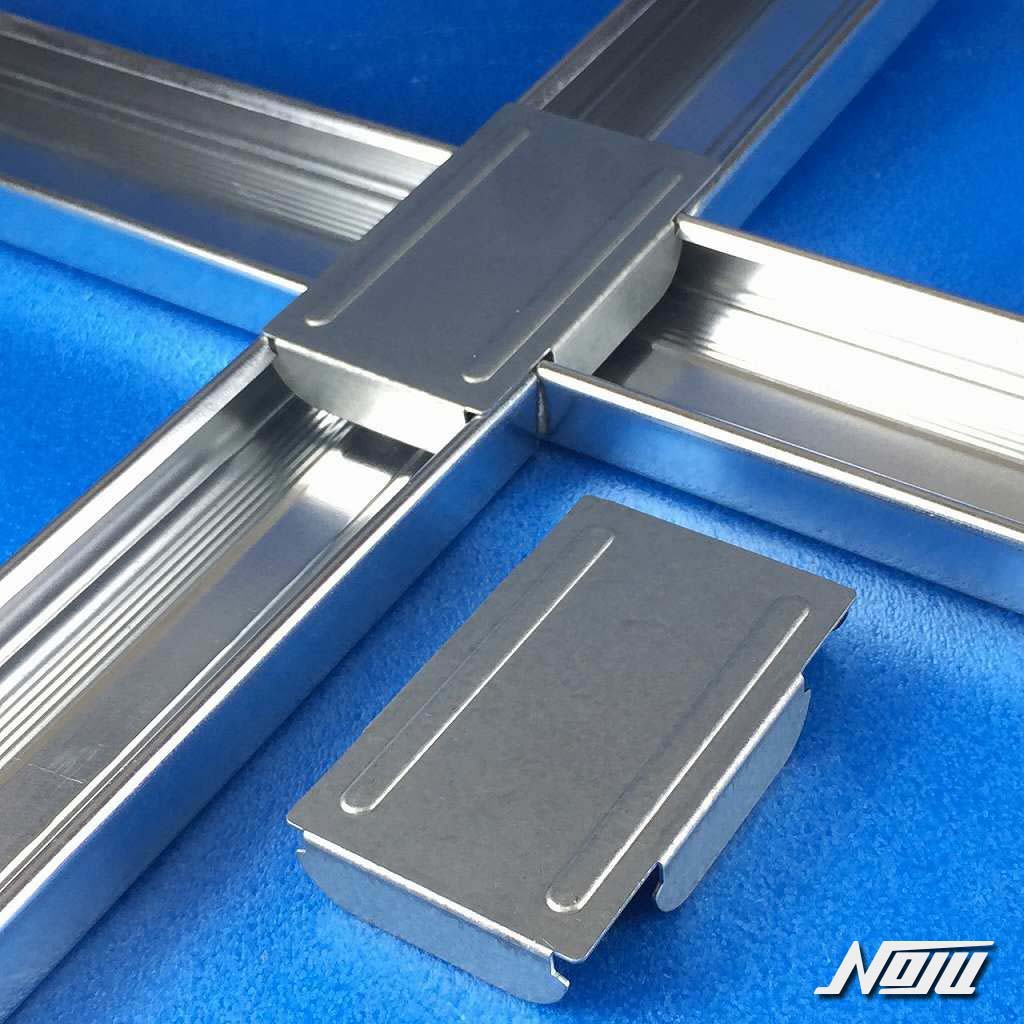

クロスジョイント

ジョイント金属パネル天井 Mバー

用途

野縁（Mバー）を井桁に組む

特徴

・Mバー用
・ワンタッチ式

品番	タイプ	野縁（通し材）	野縁（クロス材）	ケース数量	DL 組図
3210	SW	Sバー（CS-19/25）	Wバー（CW-19/25）	300個	×
3220	WW	Wバー（CW-19/25）	Wバー（CW-19/25）	250個	×

通し材　：通常の野縁材
クロス材：野縁と野縁の間に通す短い材

材質：溶融亜鉛めっき鋼板
板厚：0.8ｍｍ

通し材/クロス材に使用するMバーの高さは揃えてください。

＊ダウンロードに時間を要する場合があります

Q 「40用チャンネルジョイント(C-40×20用)」は、C-40x20x10に使用できますか？

取付は可能ですが、使用しないでください。
断面に適した製品をご利用ください。

Q 「C-1.6tx40x20x10ジョイント」は、C-40×20に使用できますか？

使用できません。
断面に適した製品をご利用ください。
