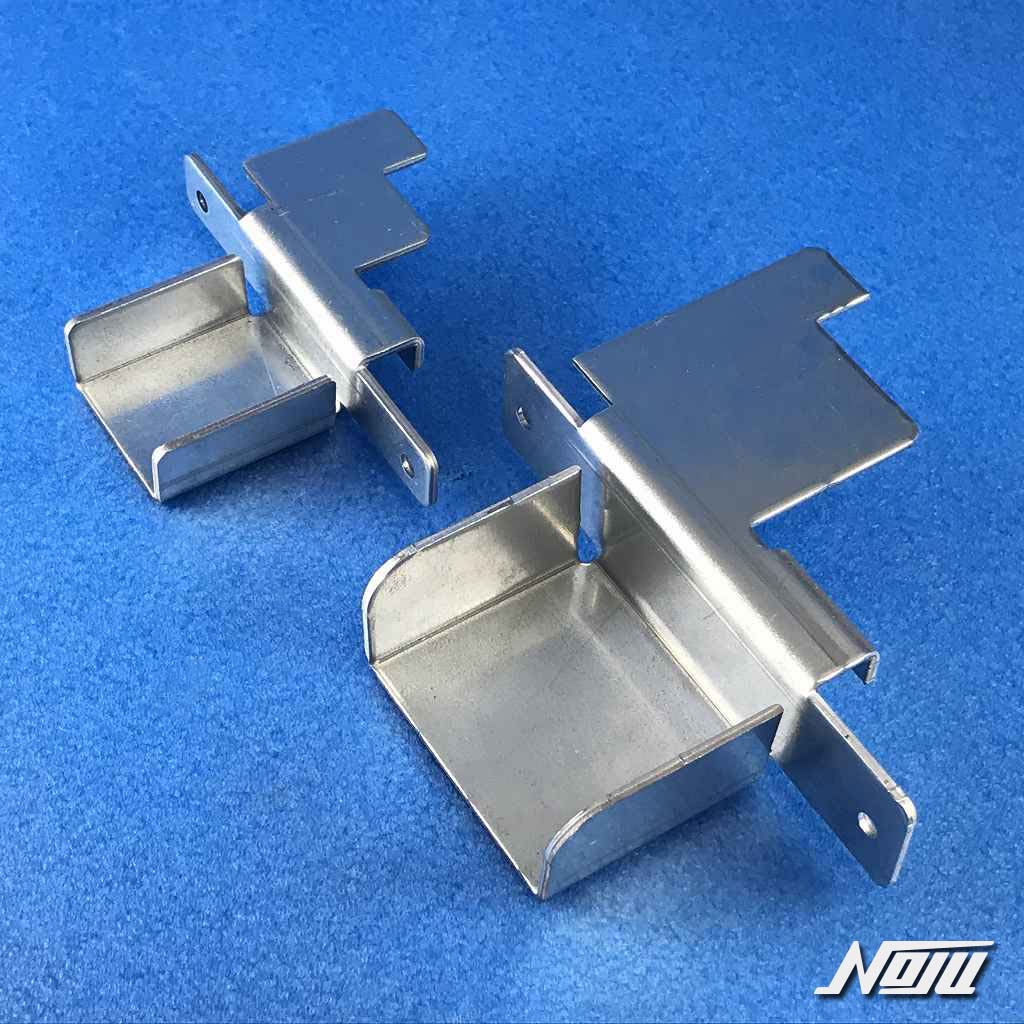

平行クロスジョイント

ジョイント金属パネル天井高耐食めっき C形鋼 (LG) バラ・単独出荷【不可】

用途

野縁（C形鋼・ライトゲージ）を井桁に組む

特徴

・位置合わせが容易
・クロス野縁は差し込むだけ

基本情報・強度

基本情報

3240
40×20
【中間部用】

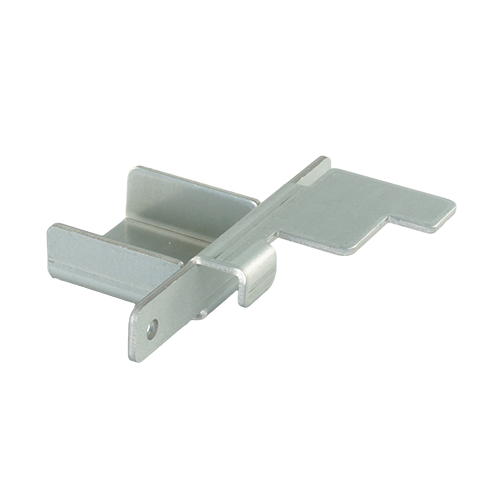

3241
40×20
（端部用）

受注生産品

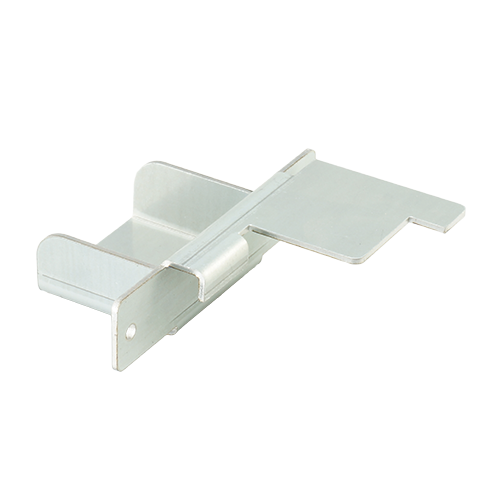

60×30
【中間部用】

受注生産品

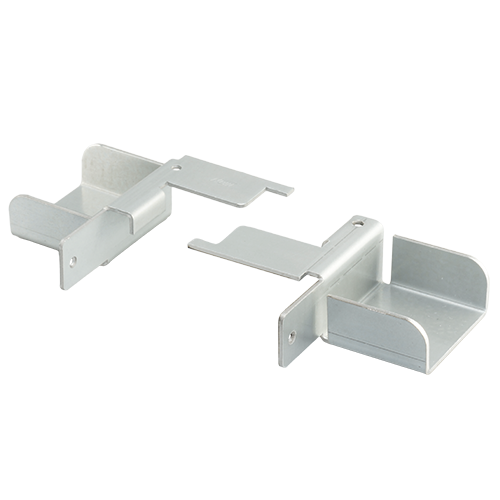

60×30
（端部用）

品番	タイプ	通し材/クロス材　共通母材　外形	クロス材母材　板厚	ケース数量	DL 組図	DL 試験
3240	40×20【中間部用】	C-40x20x10	1.6mm	100個	〇	×
3241	40×20（端部用）	C-40x20x10	1.6mm	50組 A／Bパーツ (単独での出荷不可)	〇	×
受注 3250	60×30【中間部用】 1.6t用	C-60x30x10	1.6mm	‐	×	×
受注 3251	60×30（端部用） 1.6t用	C-60x30x10	1.6mm	‐	×	×
受注 3260	60×30【中間部用】 2.3t用	C-60x30x10	2.3mm	‐	×	×
受注 3261	60×30（端部用） 2.3t用	C-60x30x10	2.3mm	‐	×	×

C形鋼：LGエルジー/ライトゲージ
＊60×30用はすべて受注生産
＊クロス材の内側に金具を差し込むため、母材板厚ごとに品番が異なります
＊端部用は、外周・開口周りでご使用ください

材質・板厚

部材構成：
・中間部用：同一パーツ

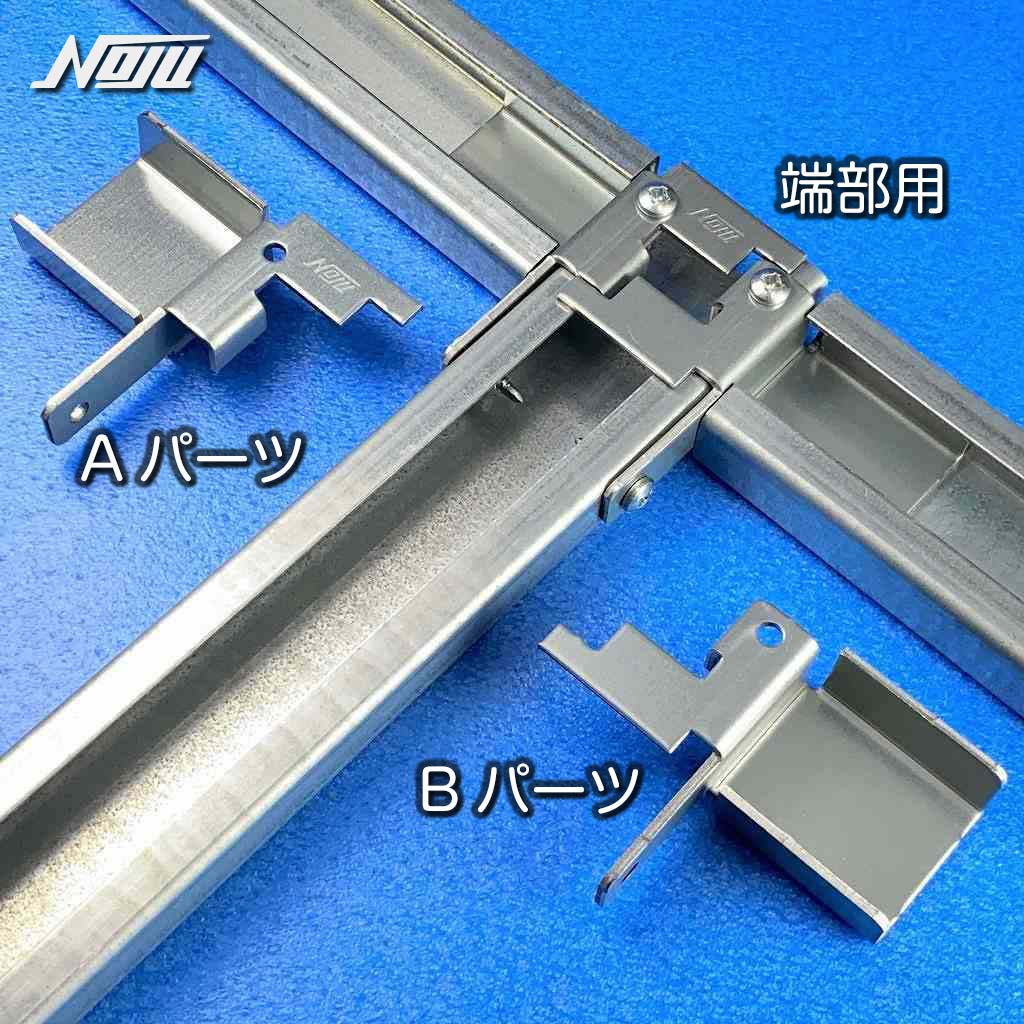

・端部用　：Aパーツ１個とBパーツ１個で１組

材質：高耐食めっき鋼板（溶融Zn-Al-Mg合金めっき鋼板）
板厚：2.0mm

使用方法

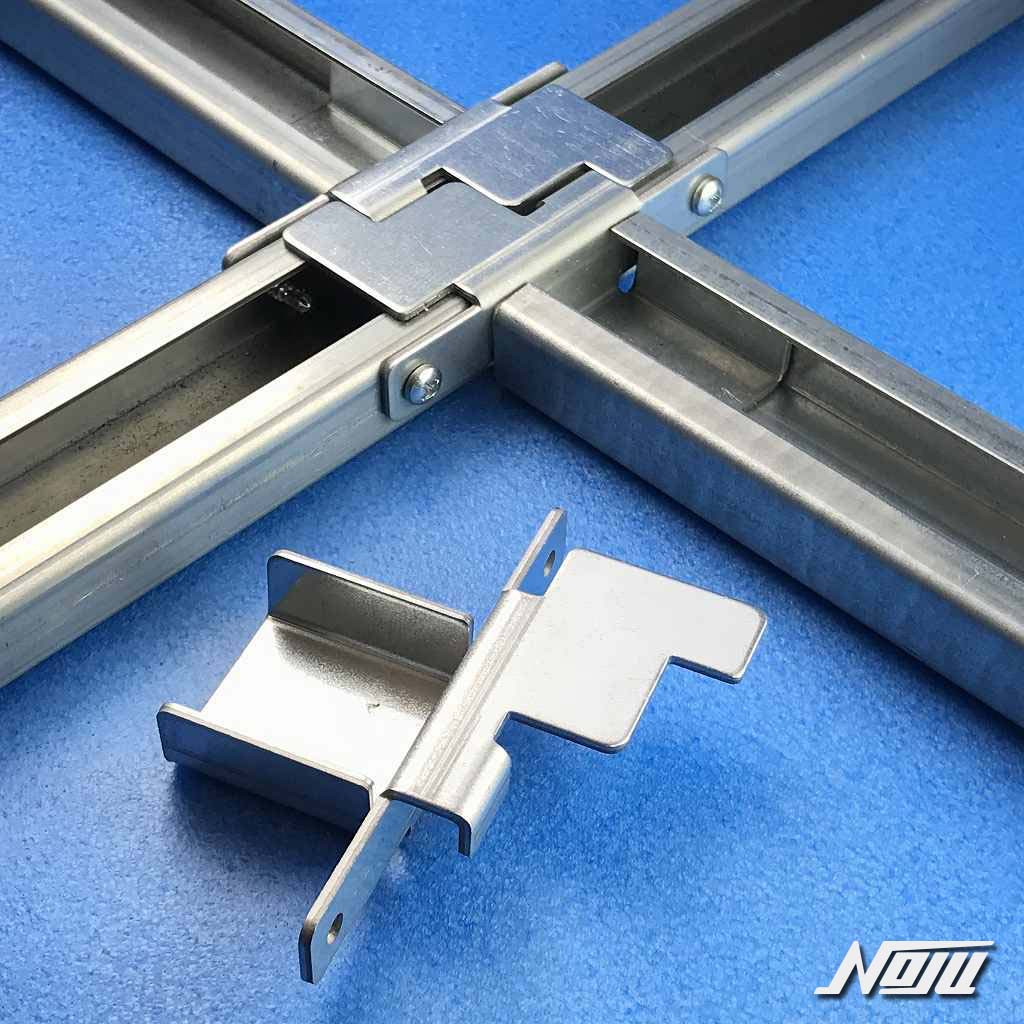

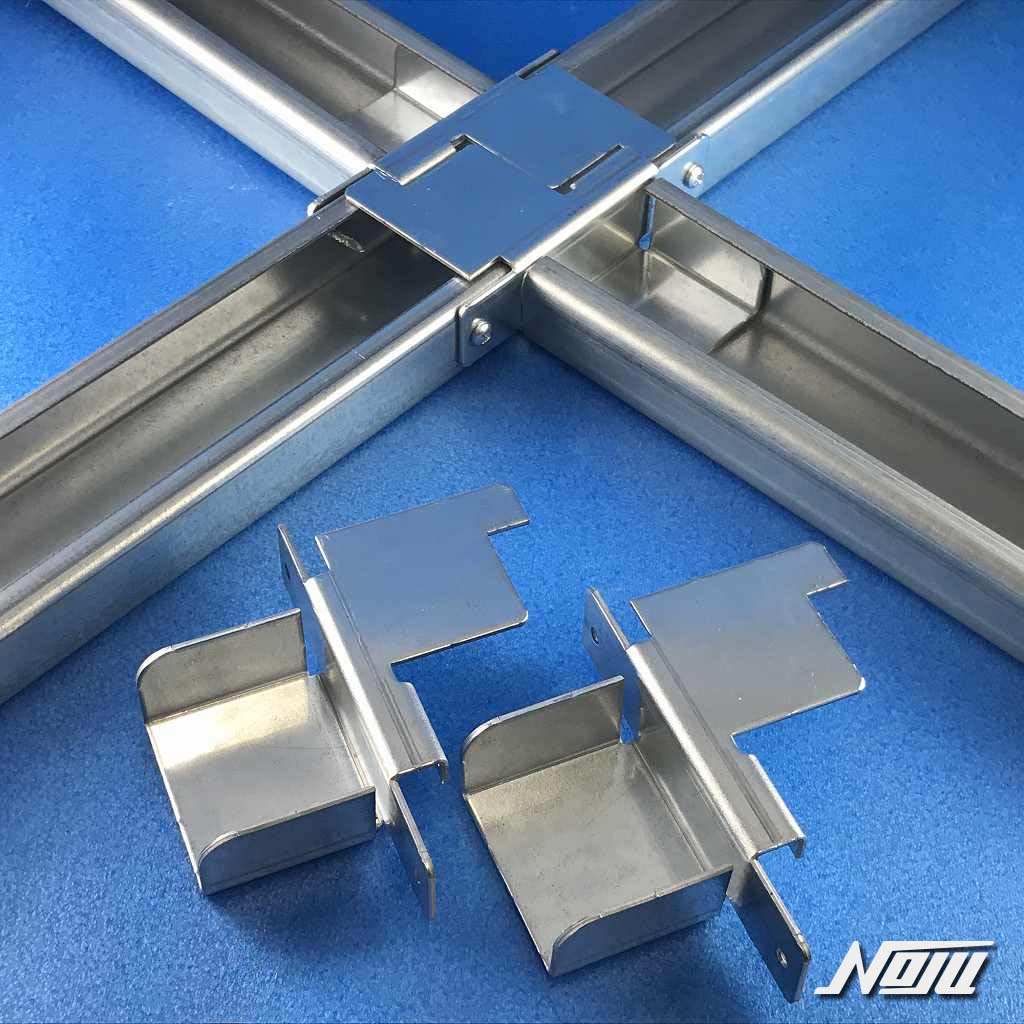

中間部の取り付け方法になります。
スライドすることで、天井全体の位置合わせが容易にできます。
通し材とクロス材は同じ外形にする必要があります。
クロス材と金具はビス打ちしません。

各種資料

＊ダウンロードに時間を要する場合があります

FAQ

Q 「40用チャンネルジョイント(C-40×20用)」は、C-40x20x10に使用できますか？

取付は可能ですが、使用しないでください。
断面に適した製品をご利用ください。

Q 「C-1.6tx40x20x10ジョイント」は、C-40×20に使用できますか？

使用できません。
断面に適した製品をご利用ください。

見積用PDFを発行する

お問合せフォーム
