LGジョイント

ジョイント金属パネル天井高耐食めっき C形鋼 (LG)

用途

C形鋼（ライトゲージ）を連結する

特徴

・外形/板厚ごとに種類あり
・材質変更など特注対応可

基本情報・強度

基本情報

LGエルジージョイント

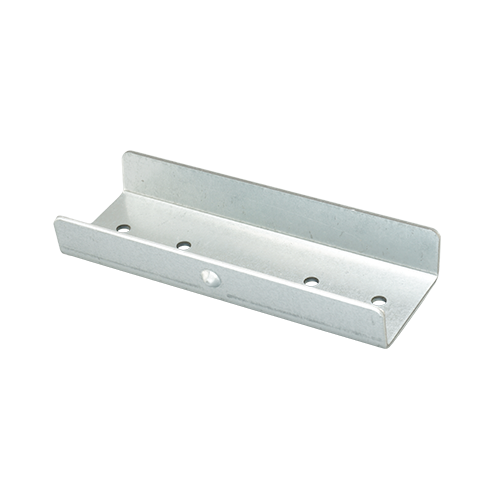

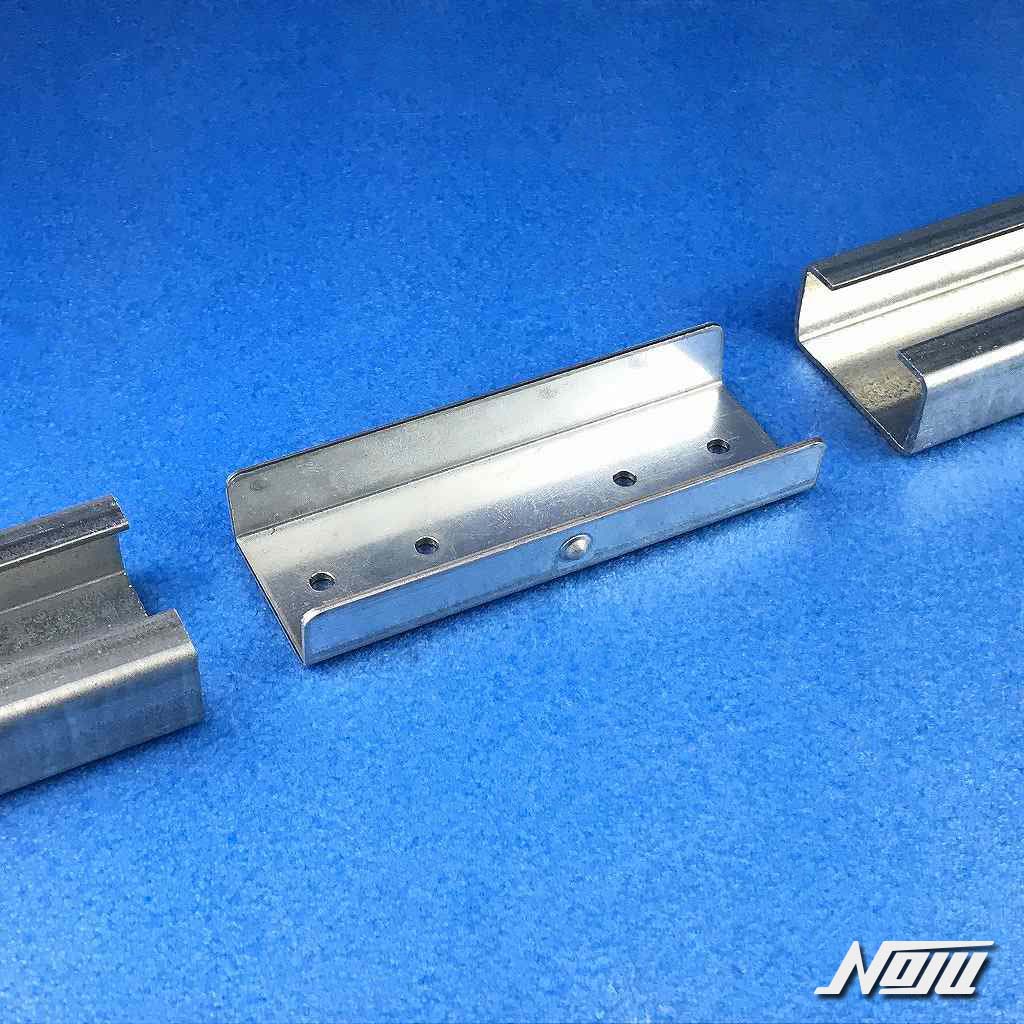

C形鋼C40用のジョイント単体画像

40×20用

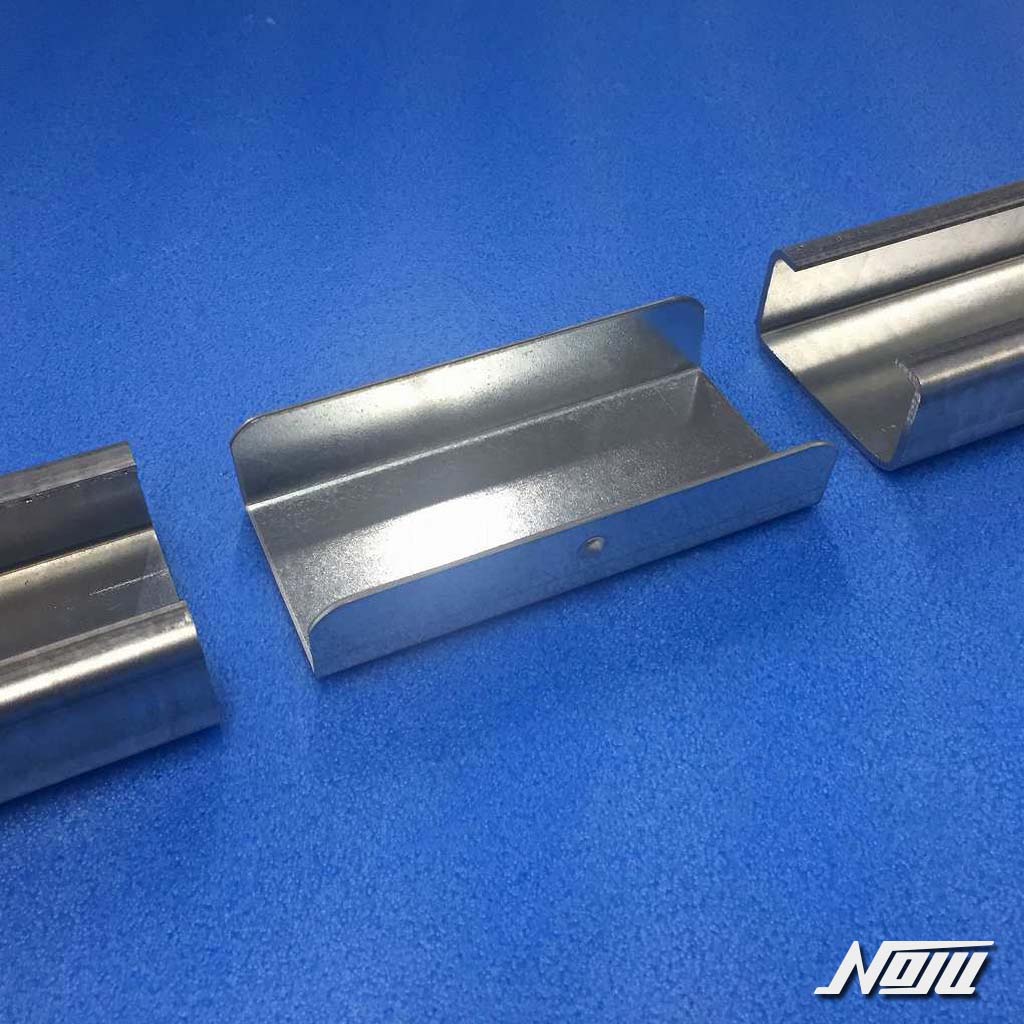

LGジョイントC60の単体画像

60×30用
在庫2種類

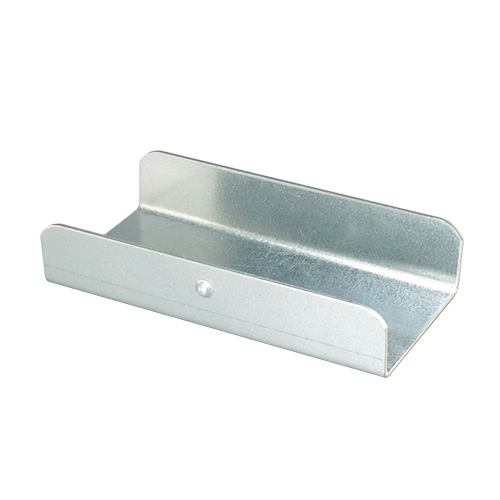

LGジョイントC65の単体画像

65×30用
在庫3種類

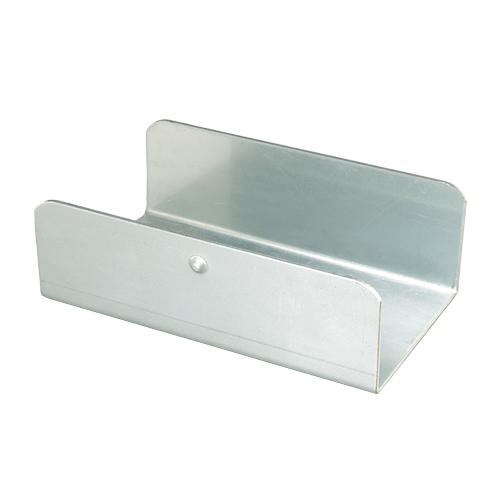

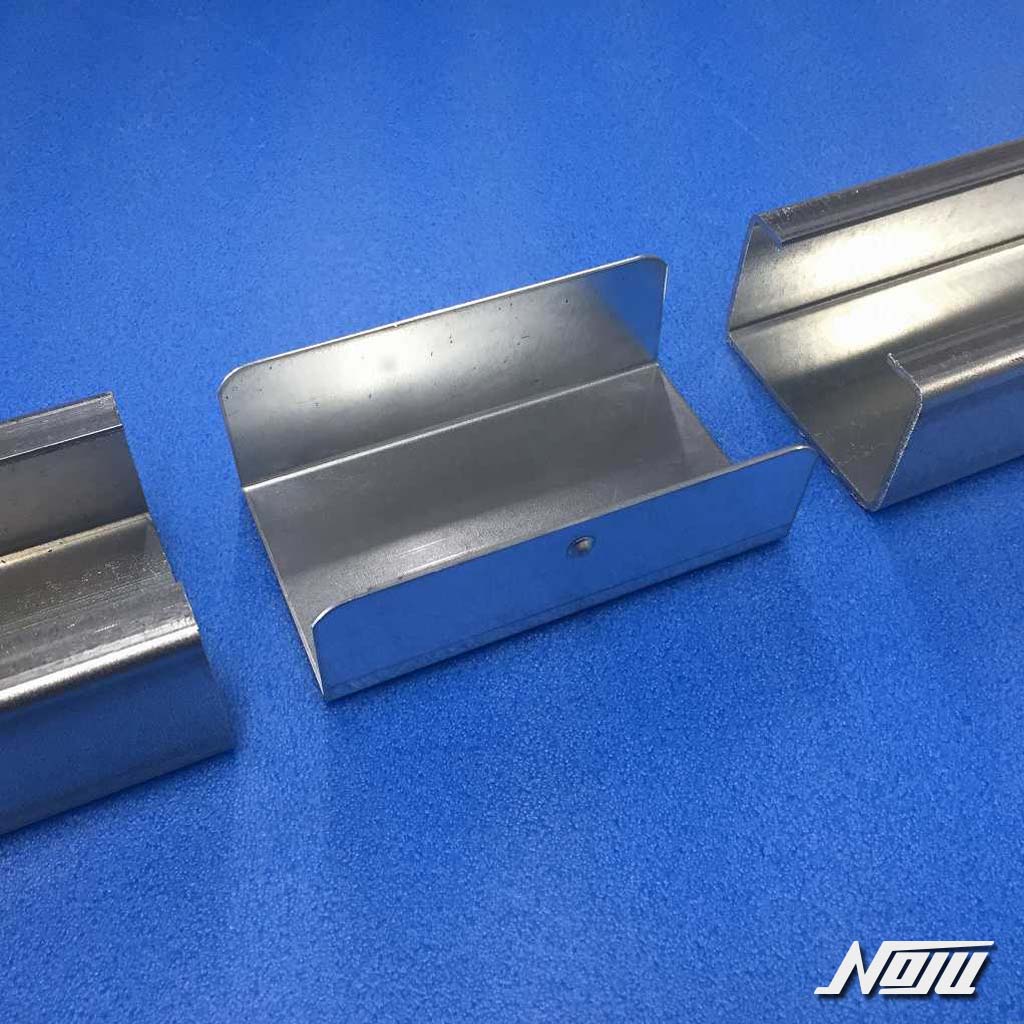

LGジョイントC75の単体画像

75×45用
在庫2種類

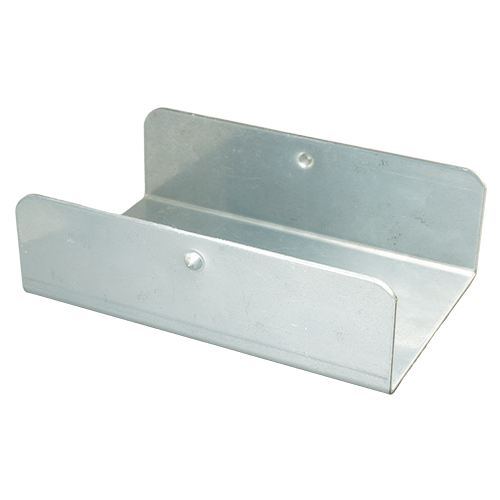

LGジョイントC100の単体画像

100×50用
在庫2種類

＊画像は、C形鋼の外形ごとの一例を表す，C形鋼の板厚ごとに種類あり，

品番	タイプ	C形鋼（LG）		ケース数量	DL 図面
品番	タイプ	外形	板厚 mm	ケース数量	DL 図面
3310	1.6x40x20x10用	C-40x20x10	1.6	100個	〇
3330	60×30用 (1.6t用)	C-60x30x10	1.6	100個	〇
3340	60×30用 (2.3t用)	C-60x30x10	2.3	100個	〇
3350	65×30用 (1.2t用)	C-65x30x10	1.2	100個	〇
3360	65×30用 (1.6t用)		1.6
3370	65×30用 (2.3t用)		2.3
3380	75×45用 (1.6t用)	C-75x45x15	1.6	50個	〇
3390	75×45用 (2.3t用)	C-75x45x15	2.3	50個	〇
3410	100×50用 (1.6t用)	C-100x50x20	1.6	25個	〇
3420	100×50用 (2.3t用)		2.3	25個	〇
受注 3430	100×50用 (3.2t用)		3.2	‐	‐

＊板厚ごとに製品が異なります
＊品番間違いが生じないよう、使用するC形鋼の板厚も明記をお願いしています
＊加工事例はこちら

材質・板厚

材質：溶融亜鉛めっき鋼板　＊受注生産で材質変更可
板厚：100×50用は2.3mm、他は全て1.6mm

各種資料

＊ダウンロードに時間を要する場合があります

FAQ

Q 「40用チャンネルジョイント(C-40×20用)」は、C-40x20x10に使用できますか？

取付は可能ですが、使用しないでください。
断面に適した製品をご利用ください。

Q 「C-1.6tx40x20x10ジョイント」は、C-40×20に使用できますか？

使用できません。
断面に適した製品をご利用ください。
