CTジョイント/コーナージョイント

ジョイント金属パネル天井高耐食めっき C形鋼 (LG)

用途

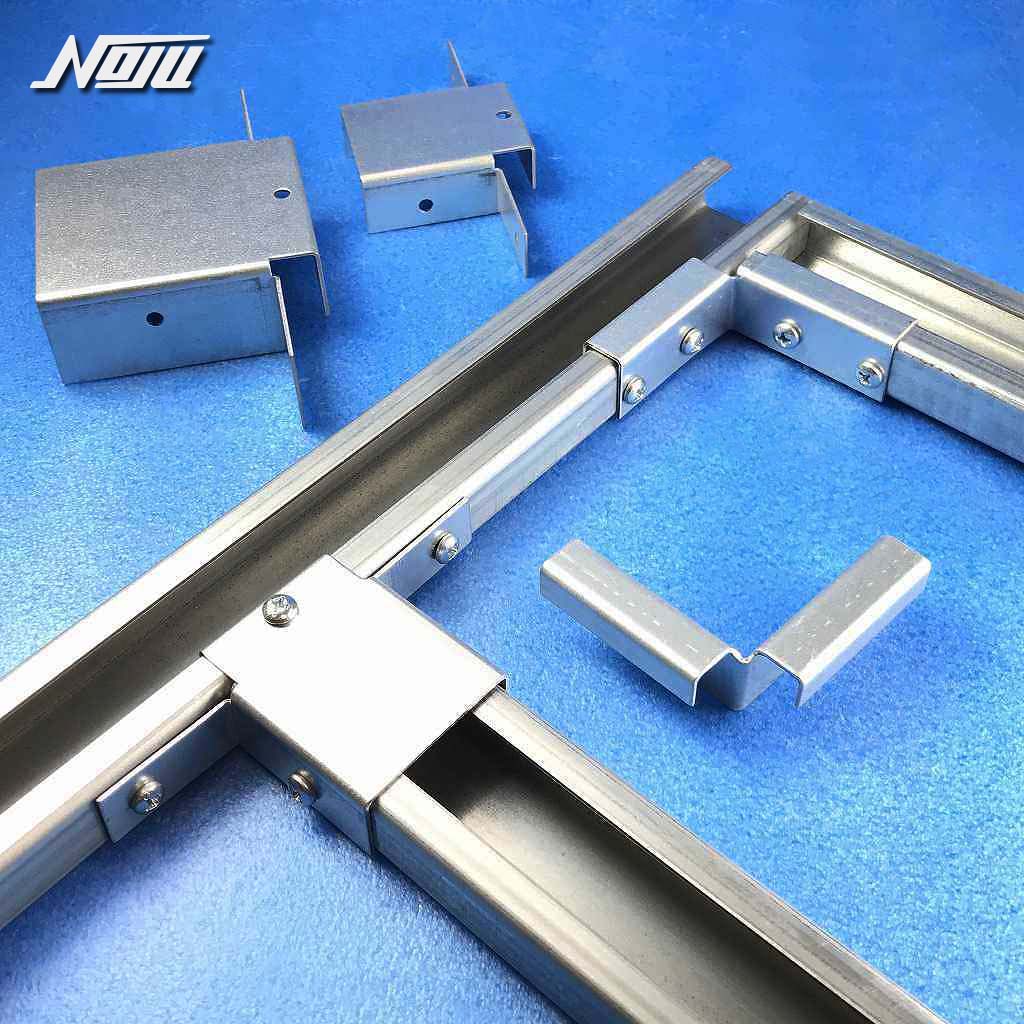

野縁（C形鋼・ライトゲージ）を井桁に組むクロスジョイント

特徴

・クロス野縁を固定できる
・母材の板厚の影響を受けない

基本情報・強度

基本情報

品番	タイプ	通し材/クロス材 LGエルジー外形	ケース数量	DL 組図	DL 試験
34700	CTジョイント40×20用【中間部用】	C-40x20x10	200個	〇	×
34710	CTジョイント60×30用【中間部用】	C-60x30x10	100個	〇	×

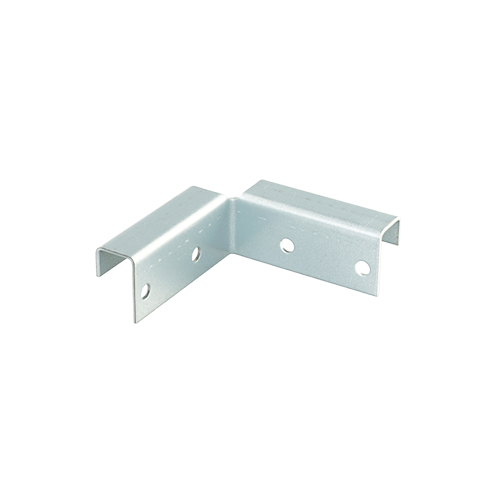

34720	コーナージョイント【端部用】	C-40x20x10 C-60x30x10	300個	〇	×

＊C形鋼の板厚に制限はありません

材質・板厚

材質：高耐食めっき鋼板（溶融Zn-Al-Mg合金めっき鋼板）
板厚：1.2mm

各種資料

＊ダウンロードに時間を要する場合があります

FAQ

Q 「40用チャンネルジョイント(C-40×20用)」は、C-40x20x10に使用できますか？

取付は可能ですが、使用しないでください。
断面に適した製品をご利用ください。

Q 「C-1.6tx40x20x10ジョイント」は、C-40×20に使用できますか？

使用できません。
断面に適した製品をご利用ください。
