十字止金具

クロス金具金属パネル天井高耐食めっき C形鋼 (LG) 角パイプ 3Dモデル

用途

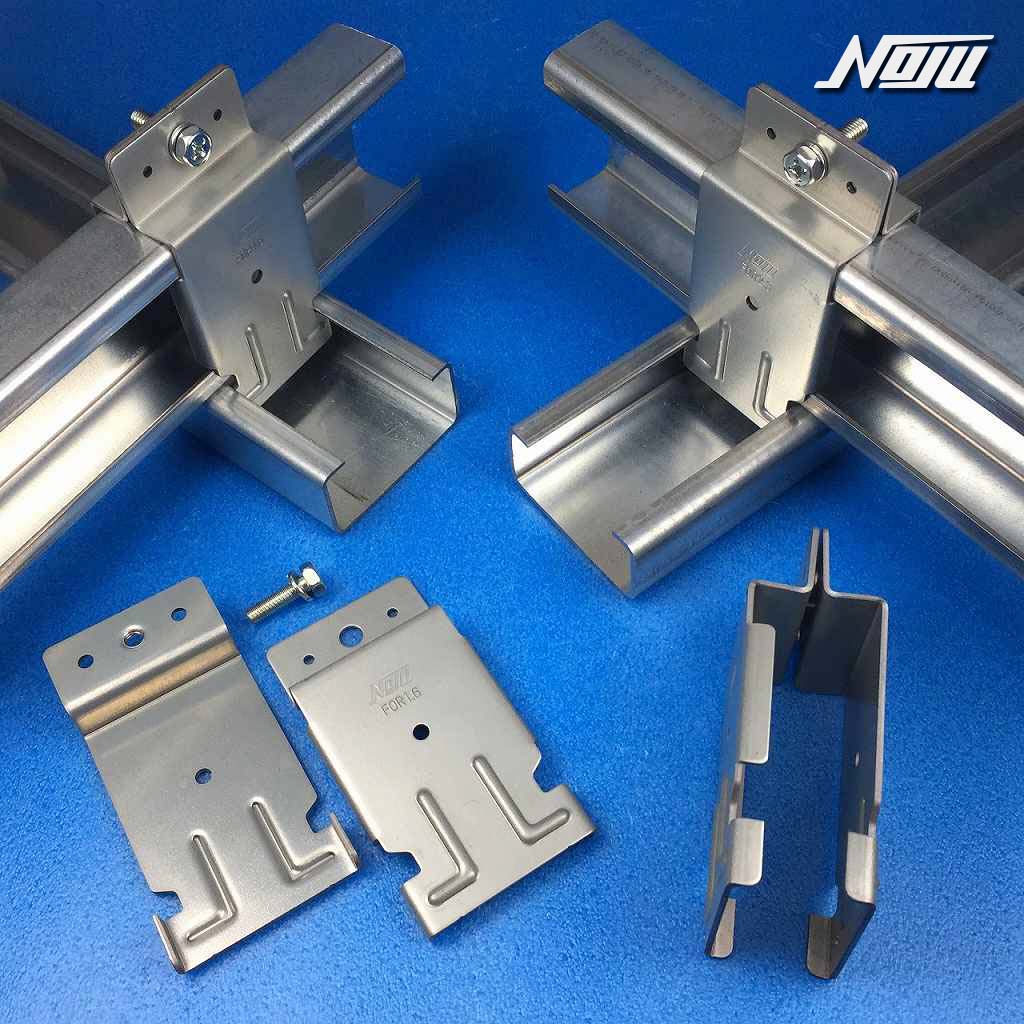

野縁（C形鋼・ライトゲージ）と野縁受け（C形鋼・ライトゲージ）を固定する

特徴

・野縁受け/野縁がC形鋼の専用クリップ
・在庫品以外での特注加工可

基本情報・強度

基本情報

十字止金具じゅうじどめかなぐ

品番	タイプ	野縁受け	野縁	付属部品	ケース数量	DL 組図	DL 試験

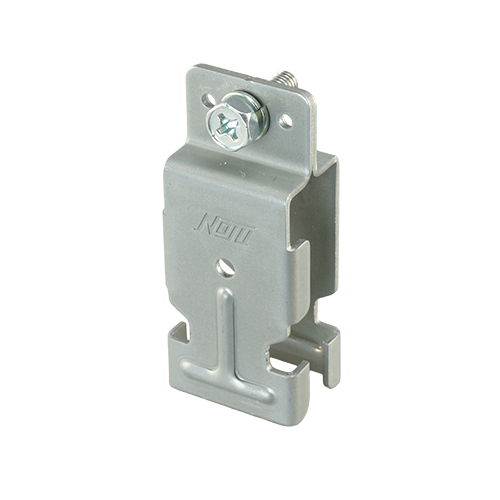

10010	C-40×20用	C-40	C-40×1.6t	APボルト M6x20 （SW付）	100組	〇	×
受注 10110	角パイプ □-40×20用	□-40×20	C-40×1.6t		‐	×	×
10030	C-60×30用 (1.6t用)	C-60 (板厚不問)	C-60×1.6t		100組	〇	×
受注 10130	角パイプ □-60×30用 (1.6t用)	□-60×30	C-60×1.6t		‐	×	×

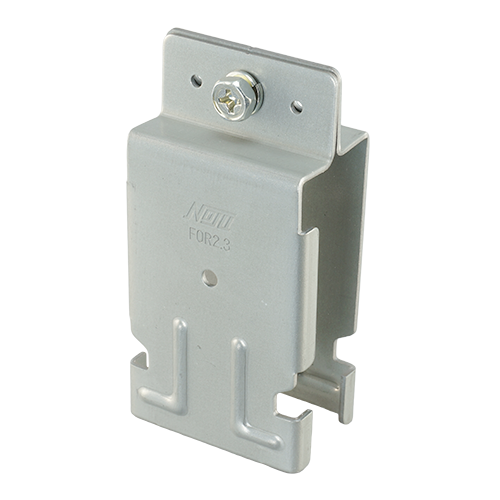

10040	C-60×30用 (2.3t用)	C-60 (板厚不問)	C-60×2.3t		100組	〇	×
受注 10140	角パイプ □-60×30用 (2.3t用)	□-60×30	C-60×2.3t		‐	×	×

C-40　　：C-40x20x10x1.6t
C-60　　：C-60x30x10x1.6t / C-60x30x10x2.3t
C-60×1.6t：C-60x30x10x1.6t
C-60×2.3t：C-60x30x10x2.3t
AP：アプセットボルト

＊野縁受け/野縁の組み合わせで様々なタイプの特注加工が可能（加工事例はこちら）
例：C-100x50x20x1.6 & C-100x50x20x1.6
特注加工時はC形鋼「下側」の板厚情報が必要になります。

材質・板厚

材質：高耐食めっき鋼板（溶融Zn-Al-Mg合金めっき鋼板）
板厚：1.6mm
付属部品：APボルトM6x20（SW付）（スチール・ユニクロめっき）

強度

詳しくは、電子カタログをご覧ください。

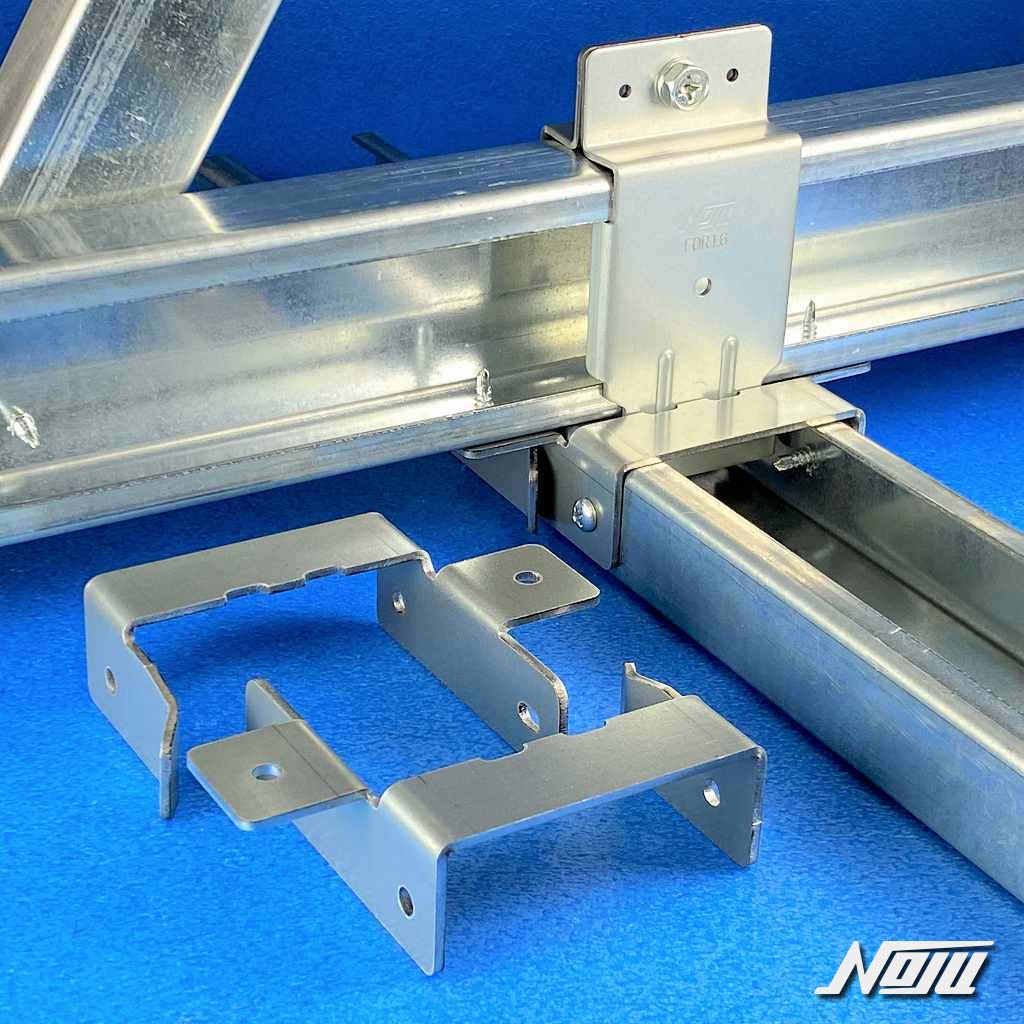

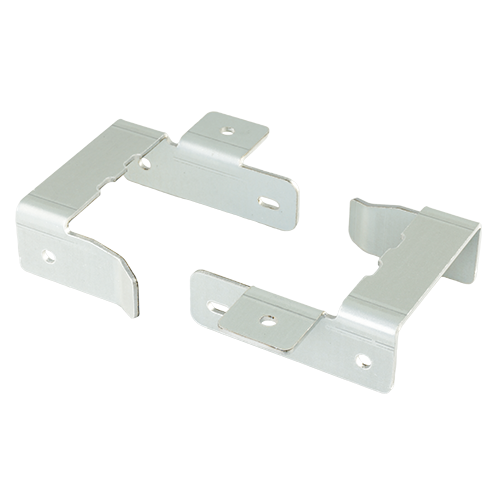

水平方向への強度が必要な場合は、ハグロックを併用ください。（ハグロックの製品ページはこちら）

使用方法

3Dモデル

【3Dモデルの移動方法】
・PC：shift+ドラッグ(左クリック) or ホイール
・スマホ：指2本
【注意事項】
3Dモデルの取り付け状態は、特定の現場を表現するものではありません。

＊金具の固定方法は２種類＊（3Dモデルの取付例を参照）
通常は、同梱しているアプセットボルト(SW付)M6x20で固定してください。
通常の固定が困難な場合(壁際のスペースが無い場合等)は、反対側(M6バーリングタップ側)から4φビス2本で固定してください。
（4φビスは同梱しておりません）
