新クロス金具

クロス金具ステンレスチャンネル

用途

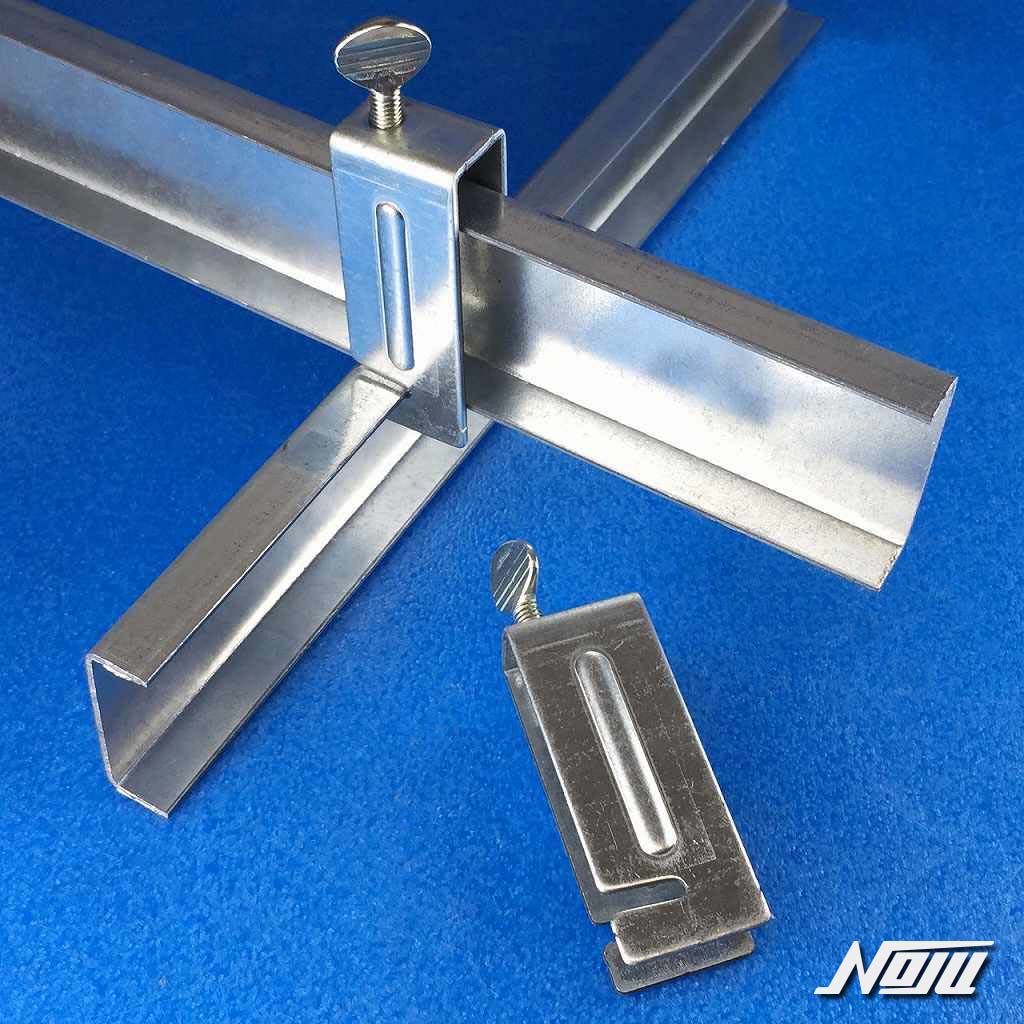

野縁受けに追加野縁受けを固定する

特徴

・取り付けが容易
・ボルトで締め付けるため外れにくい

品番	タイプ	野縁受け	追加野縁受け	付属部品	ケース数量	DL 組図	DL 試験
13000	‐	C-38	C-38	ツマミボルト M5x15	250個	〇	×
39230	ステンレス	C-38 （SUS）	C-38 （SUS）	APボルト M5x15	250個	×	×

追加野縁受け：野縁受けの上に交差して設ける材
C-38：C-38×12
AP：アプセット

材質：溶融亜鉛めっき鋼板
板厚：1.6mm
付属部品：ツマミボルトM5x15（スチール・ユニクロめっき）

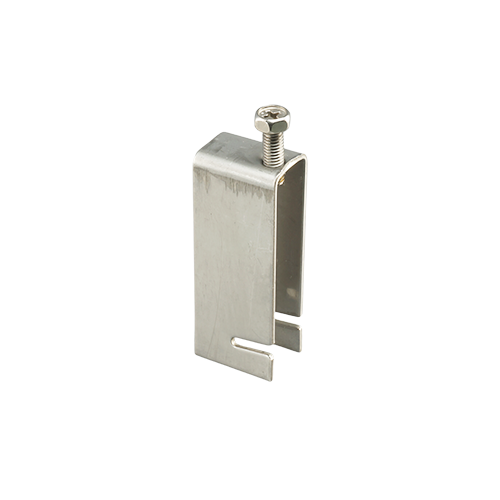

【ステンレス品】
材質：SUS304-2B
板厚：1.5mm
付属部品：APボルトM5x15（SUS）

＊ダウンロードに時間を要する場合があります

Q 「野縁受け」の下に「追加の野縁受け」を固定できますか？

Cチャンネル（例：C-38×12などリップがない断面）の場合は「使用禁止」です。
脱落の恐れがあります。
