クロス金具

クロス金具金属パネル天井 C形鋼 (LG) チャンネル 3Dモデル

用途

野縁受け（C形鋼/Cチャンネル）に追加野縁受け（C形鋼/Cチャンネル）を交差支持する

特徴

・野縁受けに追加野縁受けを交差支持できる
・在庫品以外での特注加工可

基本情報・強度

基本情報

品番	タイプ	母材上側	母材下側	ケース数量	DL 組図	DL 試験

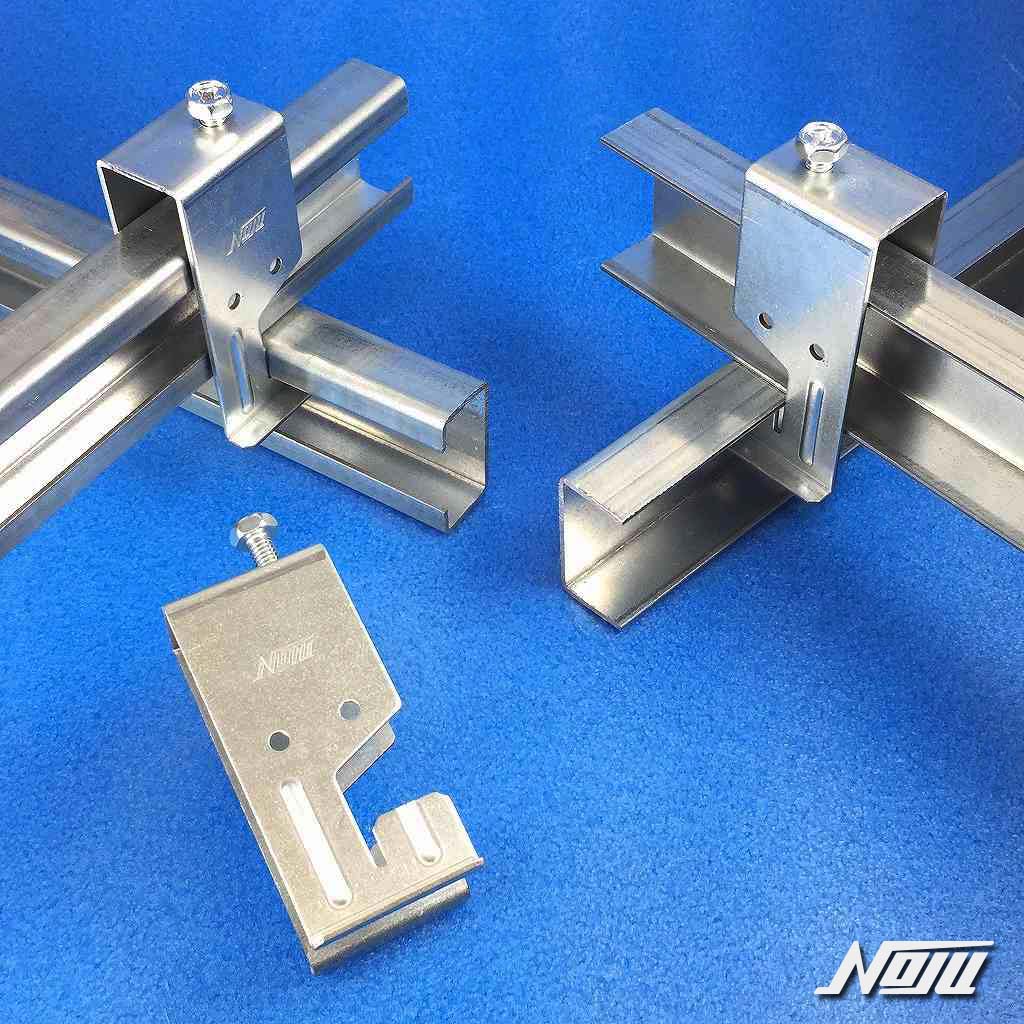

13050	40×20	C-40	C-40	200個	〇	×

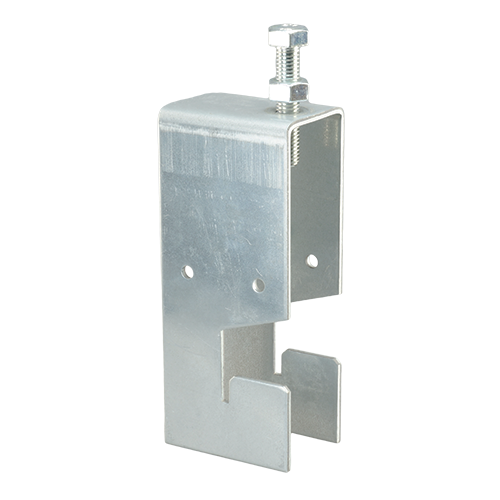

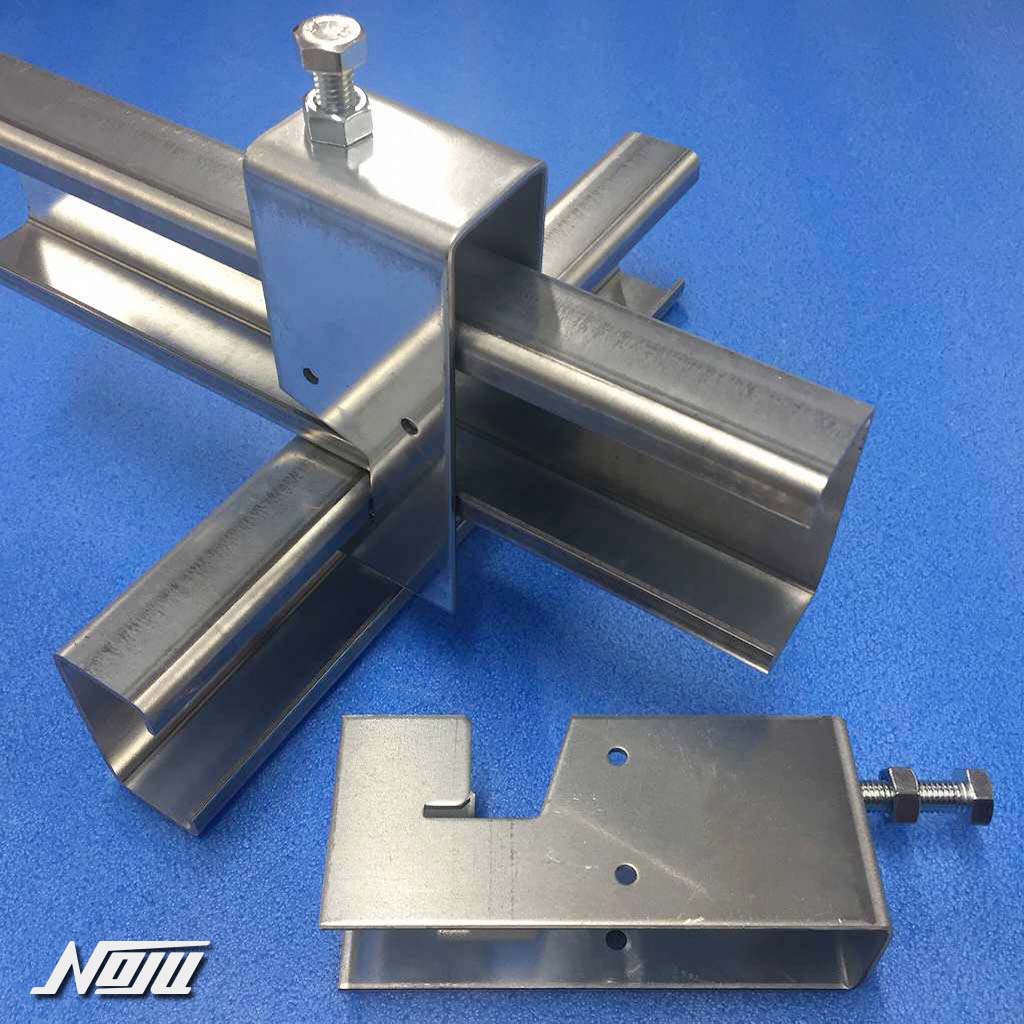

13060	65×30/60×30 【兼用】	C-65/C-60	C-65/C-60	50個	〇	×

＊C形鋼（LGエルジー/ライトゲージ）の板厚に
制限はありません
C-40：C-40x20x10・C-40×20（リップなし）
C-60：C-60x30x10
C-65：C-65x30x10

＊野縁受け/野縁の組み合わせで様々な
タイプの特注加工が可能
　⇒　加工事例はこちら　
例：C-100x50x20x3.2 & C-60x30x10x2.3

材質・板厚

品番	タイプ	材質	板厚	付属部品1	付属部品2
13050	40×20	溶融亜鉛めっき鋼板	1.6mm	APボルト M6x20 （スチール・ユニクロめっき）	‐
13060	65×30/60×30 【兼用】	溶融亜鉛めっき鋼板	2.3mm	六角ボルト M8x40 （スチール・ユニクロめっき）	緩み止め用ナットM8 （スチール・ユニクロめっき）

AP：アプセット

使用方法

3Dモデル

【3Dモデルの移動方法】
・PC：shift+ドラッグ(左クリック) or ホイール
・スマホ：指2本
【注意事項】
3Dモデルの取り付け状態は、特定の現場を表現するものではありません。

＊40x20用_使用上の注意＊
C-40x20リップなしを使用する場合は、追加する材を下側に取り付けないでください。
詳しくはカタログをご覧ください。
