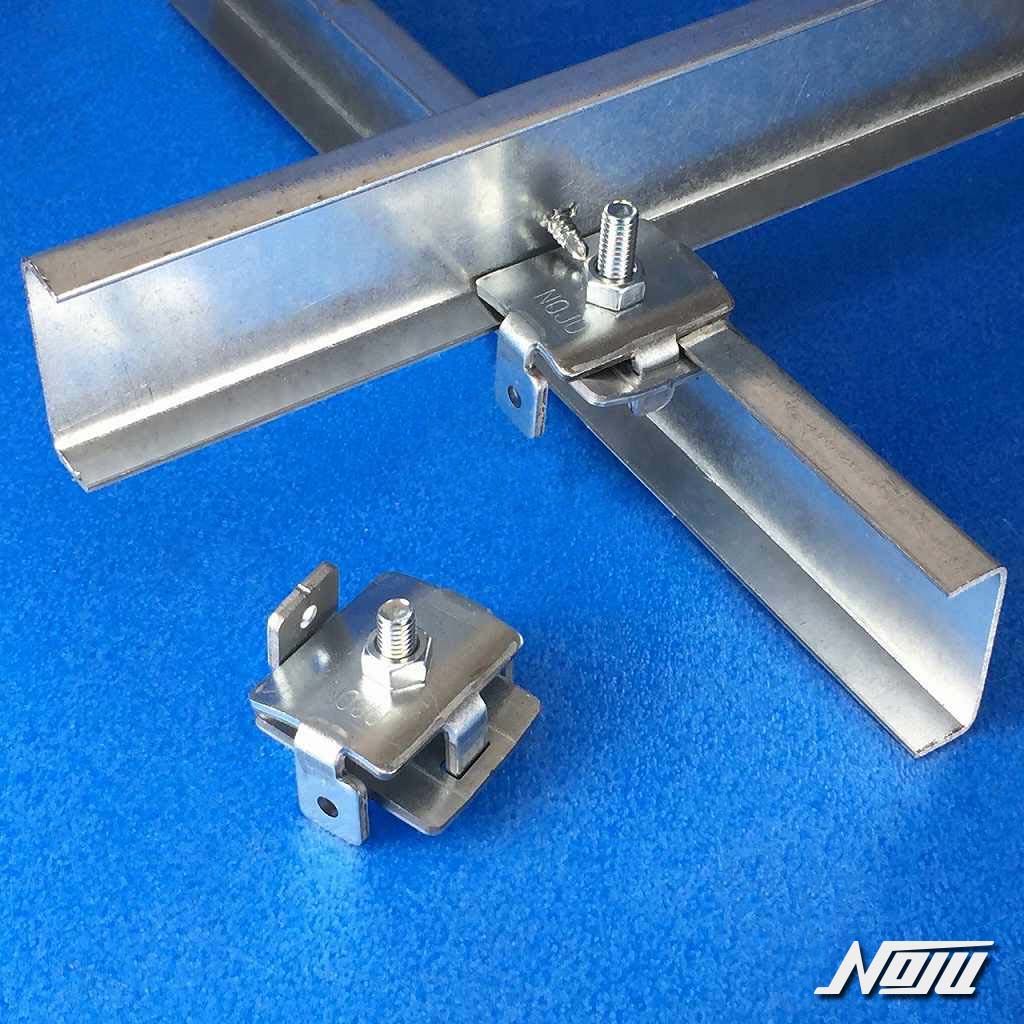

ビス固定式振れ止めクリップ

クロス金具耐震脱落対策チャンネル 3Dモデル

用途

野縁受けに追加野縁受けを固定する

特徴

・緊結固定可（ビス固定時）
・脱落低減

基本情報・強度

基本情報

品番	品名	野縁受け	追加野縁受け	付属部品	ケース数量	DL 組図	DL 試験
13125	ビス固定式振れ止めクリップ	C-38	C-38	根角ボルトM6x25 ナットM6	200個	〇	×

追加野縁受け：野縁受けの上に交差して設ける材
C-38：C-38×12
推奨ビス：4×13（ビスは同梱しておりません）

材質・板厚

材質：溶融亜鉛めっき鋼板
板厚：2.3mm
付属部品：根角ボルトM6x25、ナットM6（スチール・ユニクロめっき）

使用方法

3Dモデル

【3Dモデルの移動方法】
・PC：shift+ドラッグ(左クリック) or ホイール
・スマホ：指2本
【注意事項】
3Dモデルの取り付け状態は、特定の現場を表現するものではありません。

＊ビス固定について＊
・C38にビス固定が可能です（ビス固定無しでも使用可能）
・水平方向の耐力を必要とする場合は4φ穴2箇所にビス固定してください
・推奨ビスサイズ＝4x13（16mm以上のビスは取付用M6根角ボルト＆ナットに干渉します）
