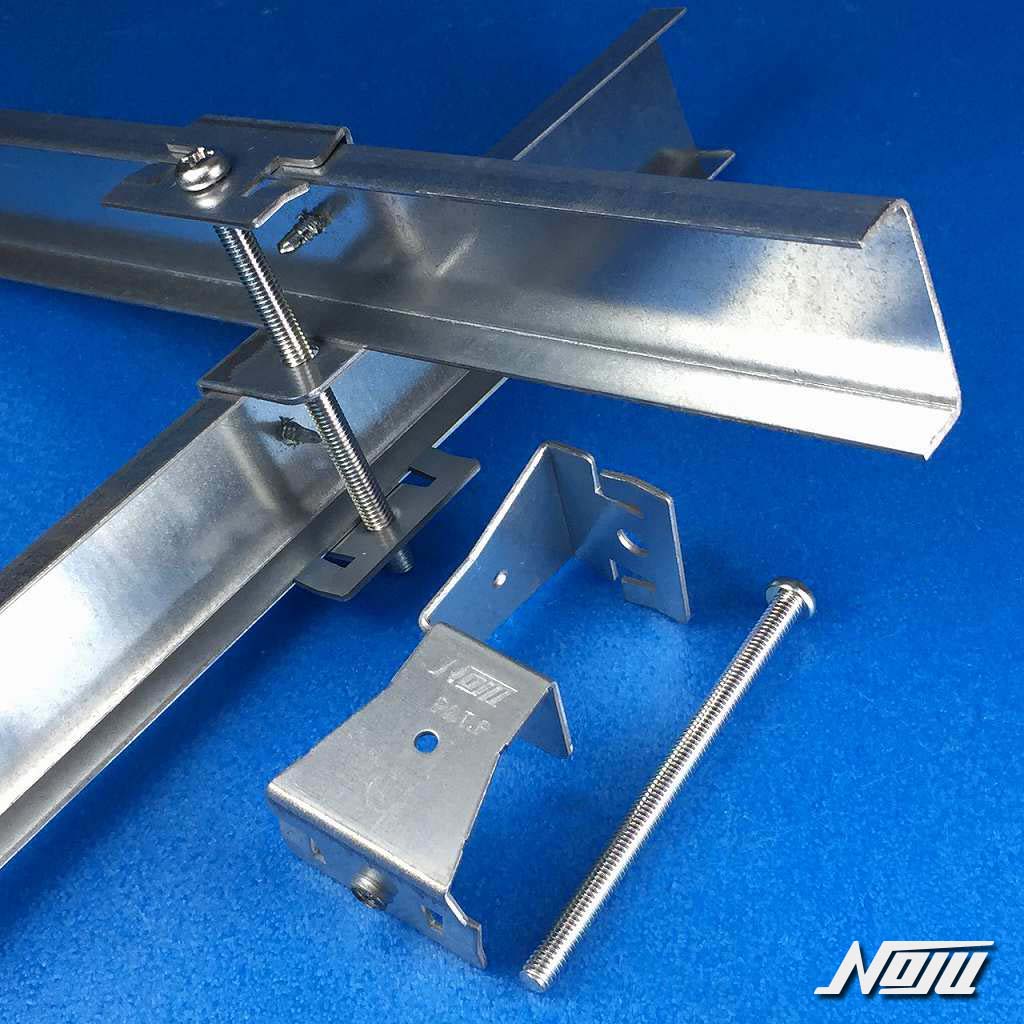

耐震チャンネルクロス金具

用途

野縁受けに追加野縁受けを固定する

特徴

・緊結固定
・脱落低減

基本情報・強度

基本情報

品番品名野縁受け追加野縁受け付属部品ケース
数量
DL
組図
DL
試験
13150耐震チャンネル
クロス金具
C-38C-38ナベ小ねじ
M6x90
100個×
追加野縁受け:野縁受けの上に交差して設ける材
C-38:C-38×12
推奨ビス:4×13(ビスは同梱しておりません)

材質・板厚

材質:溶融亜鉛めっき鋼板
板厚:1.6mm
付属部品:ナベ小ねじM6x90(スチール・ユニクロめっき)

使用方法

3Dモデル

製品図

取付例(4x13ビス固定例)


【3Dモデルの移動方法】
・PC:shift+ドラッグ(左クリック) or ホイール
・スマホ:指2本
【注意事項】
3Dモデルの取り付け状態は、特定の現場を表現するものではありません。


*ビス固定について*
・C38にビス固定が可能です(ビス固定無しでも使用可能)
・水平方向の耐力を必要とする場合は4φ穴2箇所にビス固定してください
・ビスのサイズは4x13を推奨します(16mm以上のビスは取付ボルトM6x90に干渉します)

各種資料


*ダウンロードに時間を要する場合があります
デジタルカタログ
製品図PDF
製品図DXF

FAQ

Q 「野縁受け」の下に「追加の野縁受け」を固定できますか?

Cチャンネル(例:C-38×12などリップがない断面)の場合は「使用禁止」です。
脱落の恐れがあります。
