チャンネルホルダー

振れ止め金具ステンレス高耐食めっき C形鋼 (LG) 4分ボルトチャンネル 3Dモデル

用途

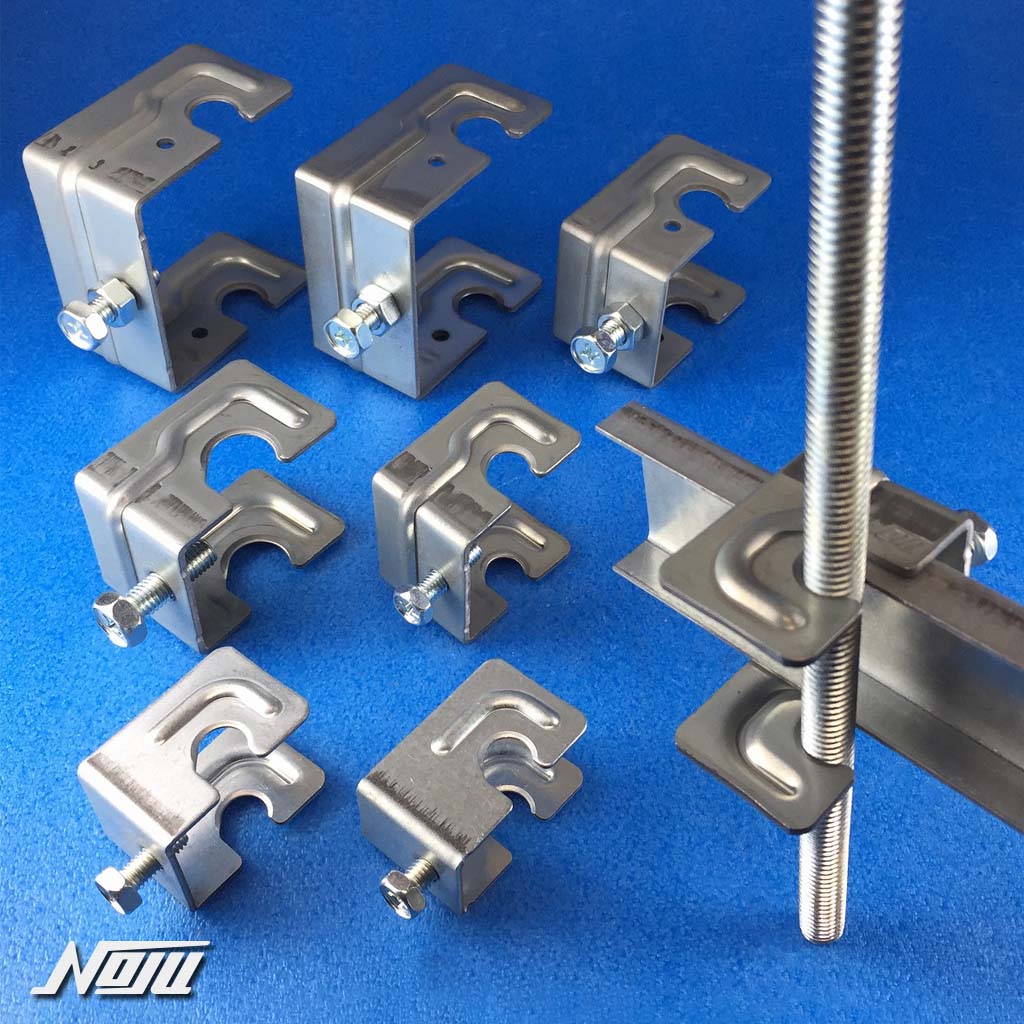

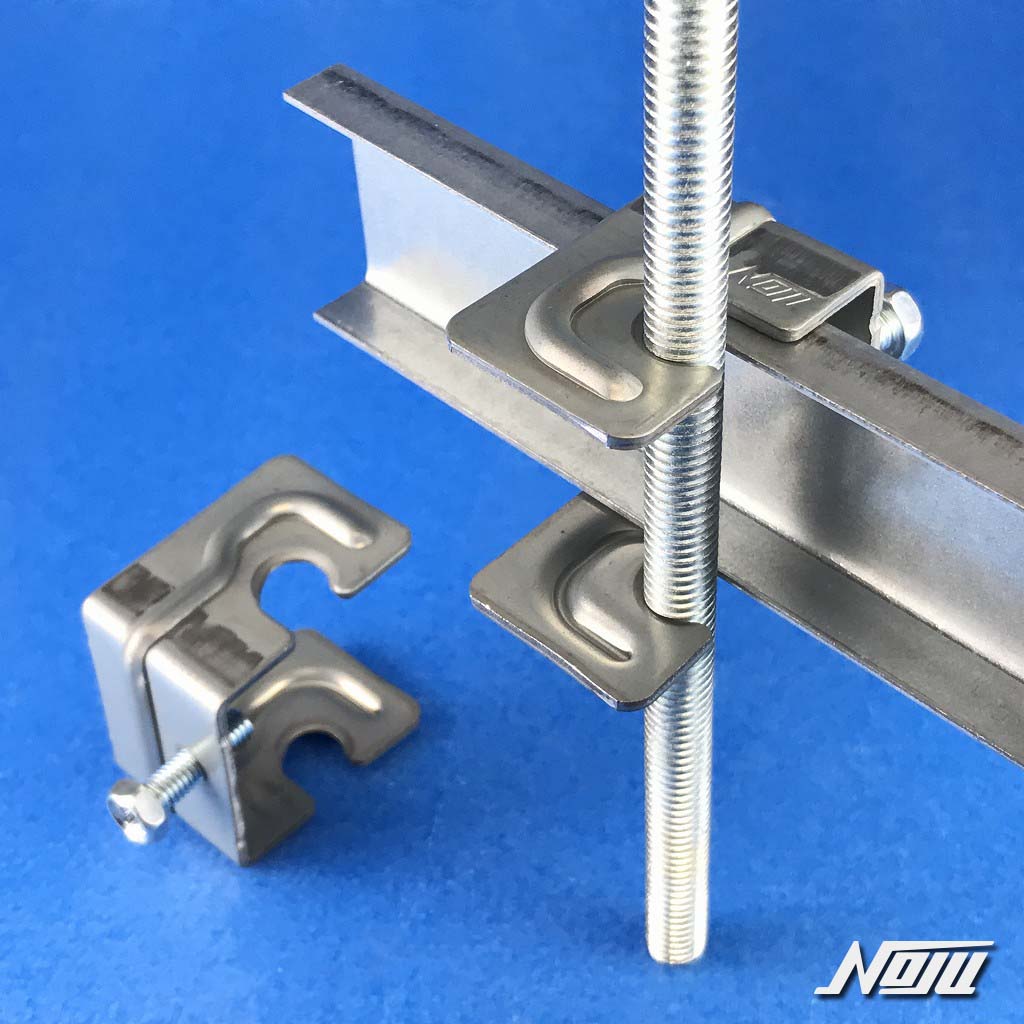

吊りボルトに水平補強材(Cチャンネル・C形鋼/LG/ライトゲージ)を固定する

特徴

・水平方向の振れ止め材の固定が容易
・ボルト等に応じて8種類

12000

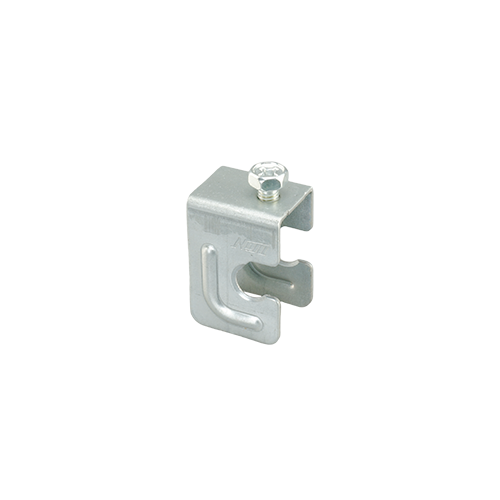

C19用

12010
C25用

12040
C38用

39250

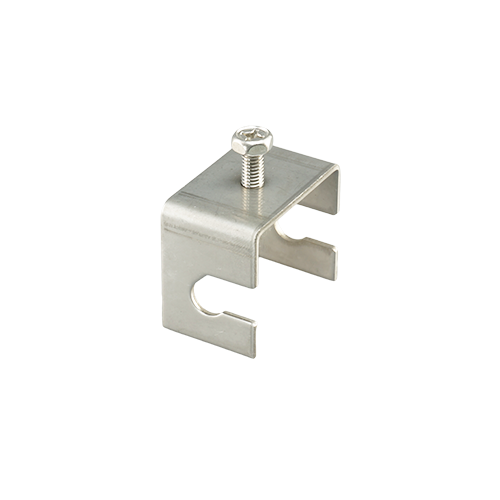

C38用（SUS）

12040

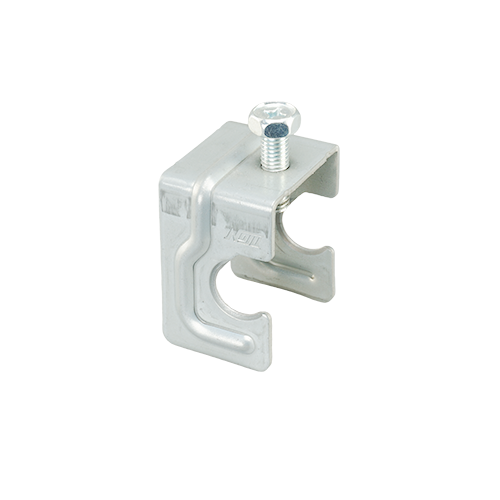

C38用・4分

12340

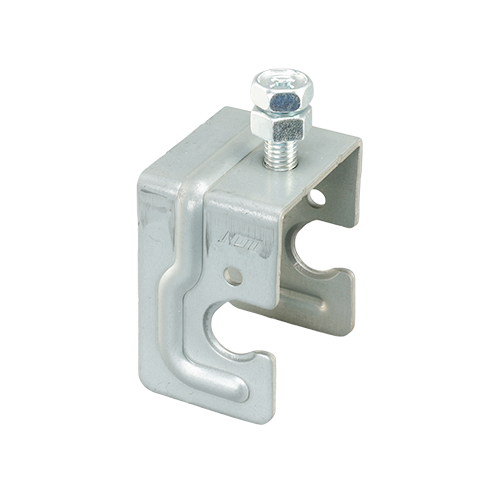

40×20用

12360

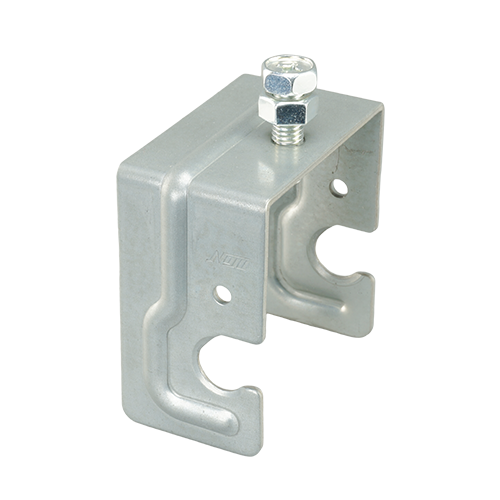

60×30用

12380

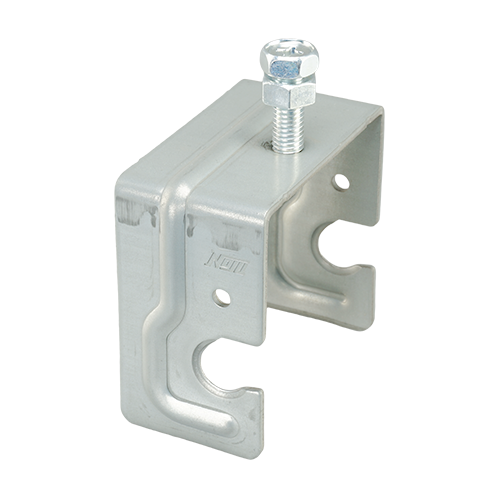

65×30用

品番	タイプ	水平補強材	吊りボルト	付属部品	ケース数量	DL 組図	DL 試験
12000	C19用	C-19	2分/3分	APボルト M6x15	300個	〇	×
12010	C25用	C-25	2分/3分	APボルト M6x15	300個	〇	×
12040	C38用・3分用【標準タイプ】	C-38	2分/3分	APボルト M6x20	200個	〇	×
39250	C38用・3分用ステンレス	C-38 （SUS）	2分/3分（SUS）	APボルト M6x20 （SUS）		〇	×
12050	C38用・4分用	C-38	4分/5分/M16	APボルト M8x25		〇	×
12340	40×20用	C-40	3分/4分	APボルト M8x25 +緩み止め用 M8ナット付	100個	〇	×
12360	60×30用	C-60			50個	〇	×
12380	65×30用	C-65			50個	〇	×

C-19：C-19×10
C-25：C-25×10
C-38：C-38×10
C-40：C-40x20x10/C-40×20
C-60：C-60x30x10
C-65：C-65x30x10
AP：アプセット
付属部品は製品に組込済

品番	タイプ	材質	板厚	付属部品 APボルト
品番	タイプ	材質	板厚	サイズ	材質・表面処理
12000	C19用	溶融亜鉛めっき鋼板	1.6mm	M6x15	スチール・ユニクロめっき
12010	C25用	溶融亜鉛めっき鋼板	1.6mm	M6x15	スチール・ユニクロめっき
12040	C38用・3分用【標準タイプ】	高耐食めっき鋼板	2.0mm	M6x20	スチール・ユニクロめっき
39250	C38用・3分用ステンレス	SUS304-2B		M6x20	SUS
12050	C38用・4分用	高耐食めっき鋼板		M8x25	スチール・ユニクロめっき
12340	40×20用	高耐食めっき鋼板	2.3mm	M8x25 +緩み止め用 M8ナット付	スチール・ユニクロめっき
12360	60×30用
12380	65×30用
