基本情報・強度

基本情報

12400
19角用

12410
25角用
【受注生産品】

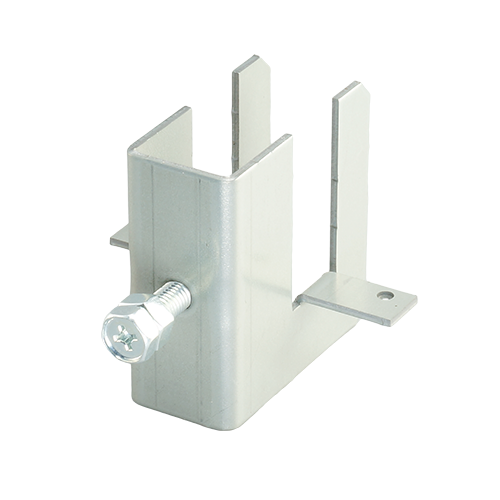

品番	タイプ	水平補強材	角パイプ	付属部品	ケース 数量	DL 組図	DL 試験
12400	19角用	C-38/C-40	□-19×19	APボルト M8x25 +緩み止め用 M8ナット付	50個	〇	×
受注 12410	25角用		□-25×25		‐	〇	×

材質・板厚

材質：高耐食めっき鋼板（溶融Zn-Al-Mg合金めっき鋼板）
板厚：2.3mm
付属部品：APボルトM8x25/緩み止め用Ｍ8ナット付（スチール・ユニクロめっき）

使用方法

【3Dモデルの移動方法】
・PC：shift+ドラッグ(左クリック) or ホイール
・スマホ：指2本
【注意事項】
3Dモデルの取り付け状態は、特定の現場を表現するものではありません。

(1)ボルトとナットが手前にある事を確認してから金具を角パイプに差し込む		(2)水平補強材を金具の上から差し込む（向きは背側・腹側どちらでもOK）		(3)アプセットボルトを締め込む

(4)ボルト締込目安は角パイプが凹むまで		(5)緩み止め用ナットを締め付ける		(6)取付完了

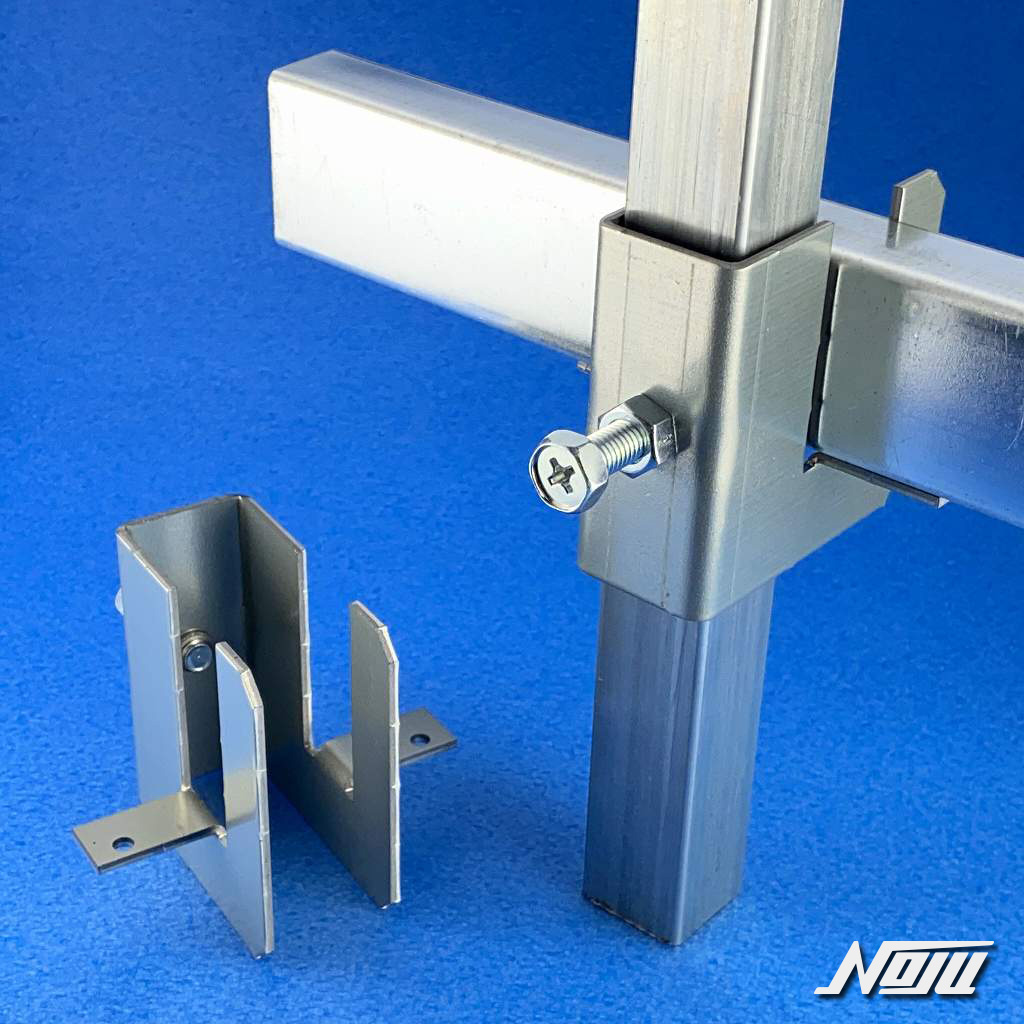

当金具は、座屈防止用の角パイプに振れ止め材を固定する振れ止め金具です。
角パイプに対してAPボルトの締め付け力（摩擦力）だけで鉛直方向を支持しています（角パイプの凹みも生じます）。
ビス固定をしないと水平方向の滑りは抑えられません。耐震性が求められる場合には、必ず振れ止め材と金具をビス固定してください。
また、振れ止め材からボルトを吊り下げる目的には使用しないでください。
