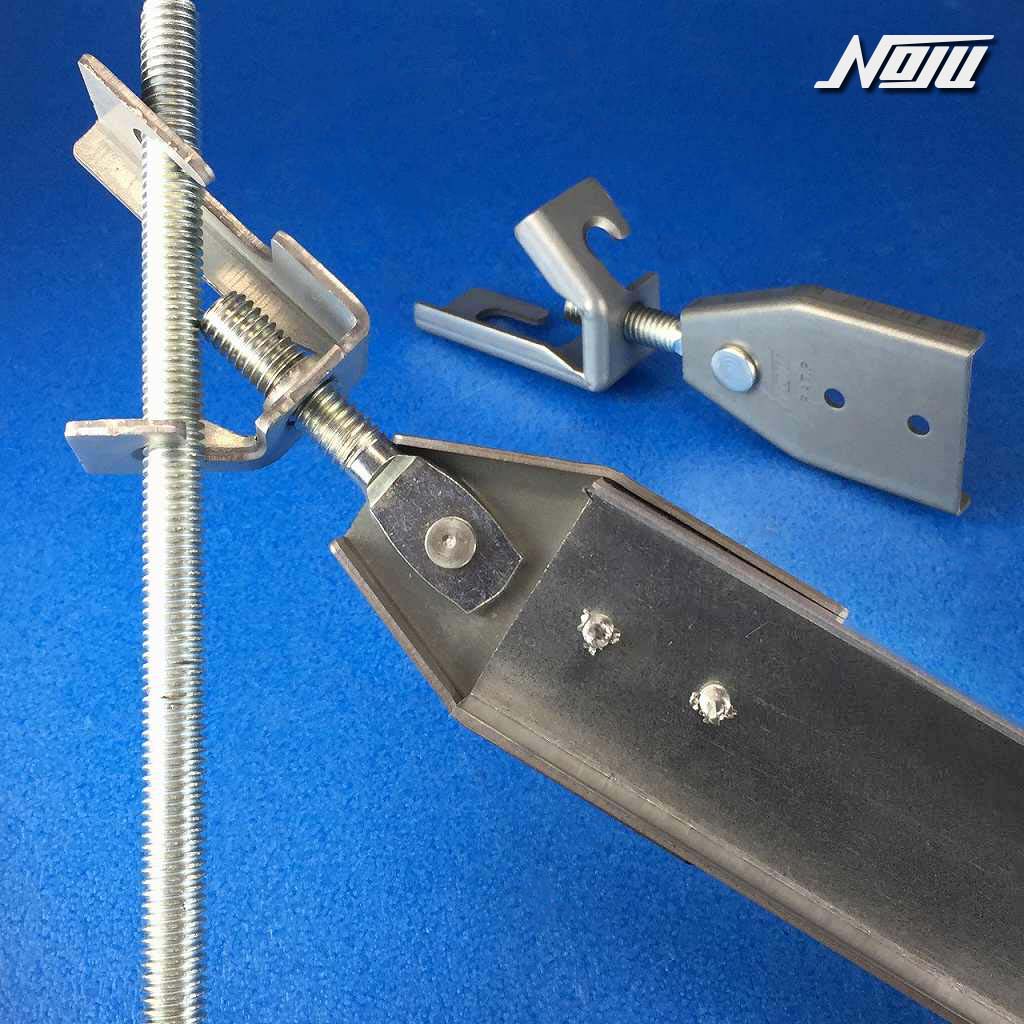

Gブレース(フリー)

ブレース金具耐震脱落対策角度調整高耐食めっき 4分ボルト

用途

吊りボルトにブレース材を固定する

特徴

・上部を手元施工
・Gブレースの角度自在タイプ

Gブレースジーブレース（フリー）

品番	タイプ	吊りボルト	ブレース材^＊1	付属部品	使用可能角度^＊2	ケース数量	DL 組図	DL 試験
14020	3分用	3分	C-38/C-40	ブレース材受け金具	30～60°	100個	〇	×
受注	4分用	4分	C-38/C-40	ブレース材受け金具	30～60°	‐	×	×

＊1：当社ではブレース材の座屈などの計算はしておりません。
＊2：水平面からの角度
C-38：C-38×12
C-40：C-40×20

品番	タイプ	材質・表面処理	板厚
14020	3分用	高耐食めっき鋼板	2.3mm
受注	4分用	高耐食めっき鋼板	2.3mm

高耐食めっき鋼板：溶融Zn-Al-Mg合金めっき鋼板

品番	本体タイプ	タイプ	材質・表面処理	板厚/ボルト径
‐	3分用/4分用共通	金具	高耐食めっき鋼板	1.6mm
		羽子板ボルト	スチール・ユニクロめっき	3分
		リベット	スチール・ユニクロめっき	φ6

高耐食めっき鋼板：溶融Zn-Al-Mg合金めっき鋼板

詳細はカタログをご確認ください。

＊ダウンロードに時間を要する場合があります

Q 「ゼロブレース」に取り付ける補強材は何が適していますか？

お客様ご自身で座屈計算を行い、適切な補強材の断面を決定してください。
カタログ値は、あくまで金具単体の性能値です。

Q 「Gブレース」の本体のみ購入はできますか？

可能です。
羽子板のみの購入も可能です。
