チャンネルサポート

ブレース金具耐震脱落対策金属パネル天井高耐食めっき C形鋼 (LG) チャンネル動画

用途

野縁受け繋ぎ材・耐震ブレース材を固定する金具（下部用）

特徴

・追加野縁受けを固定できる
・野縁方向にブレース材を固定できる
・両面にブレース材を固定できる

基本情報・強度

基本情報

品番	タイプ	野縁受け・追加野縁受け	ケース数量	DL 組図	DL 試験
14540	C38/C40用	C-38/C-40	100個	〇	〇

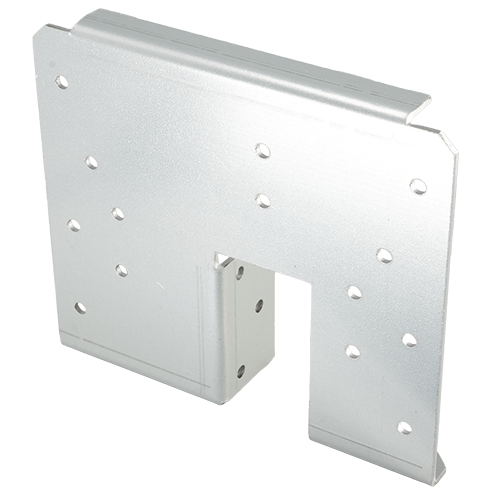

受注 14550	C60/C65用 (2.0t)	C-60/C-65	‐	〇	×
受注 14555	C60/C65用 (2.3t)^＊1	C-60/C-65	‐	〇	×

＊1：製品の板厚が2.3t（図面等で部材板厚2.3mm以上を指定された場合に使用）
C形鋼（LGエルジー/ライトゲージ）
C-38：C-38×12, C-40：C-40×20・C-40x20x10, C-60：C-60x30x10, C-65：C-65x30x10

材質・板厚

品番	タイプ	材質・表面処理	板厚
14540	C38/C40用	高耐食めっき鋼板	1.6mm
受注 14550	C60/C65用 (2.0t)		2.0mm
受注 14555	C60/C65用 (2.3t)		2.3mm

高耐食めっき鋼板：溶融Zn-Al-Mg合金めっき鋼板

強度

詳細はカタログをご確認ください。

使用方法

【取付方法】

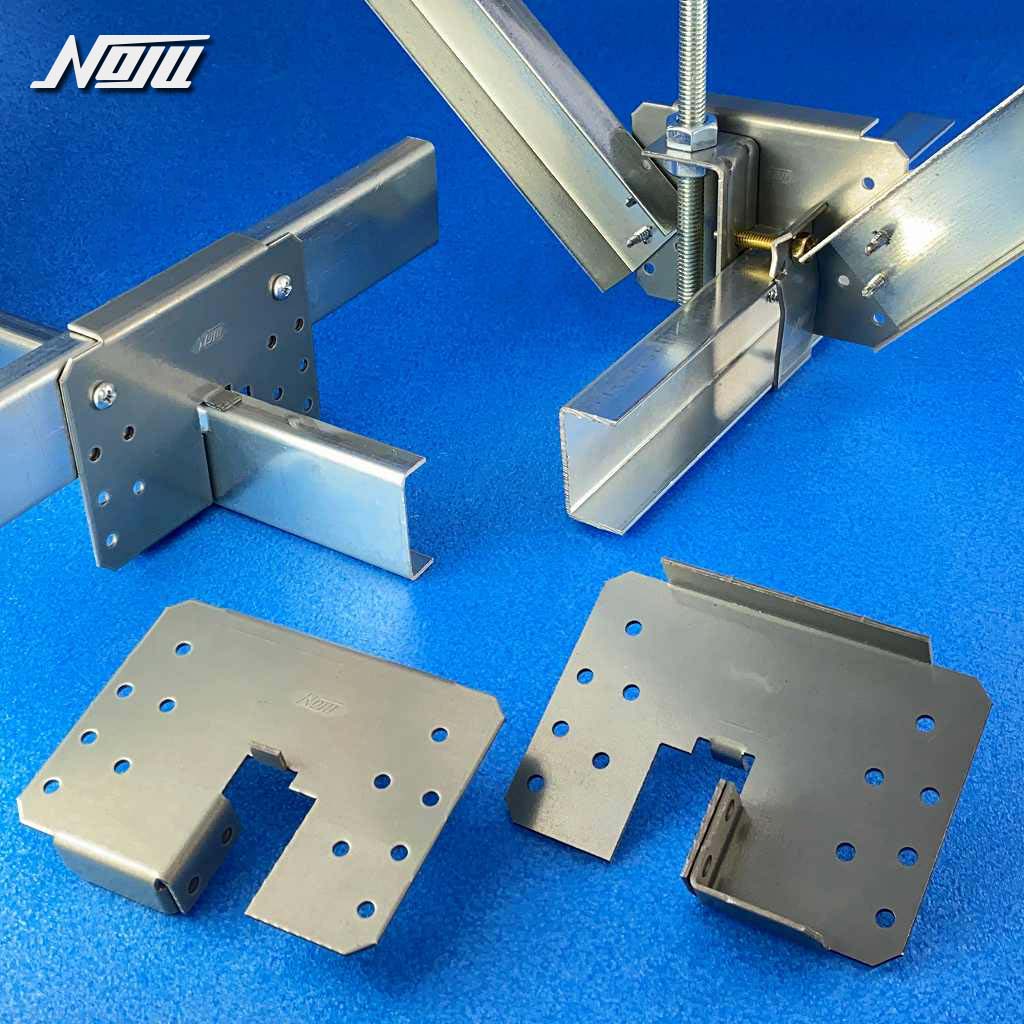

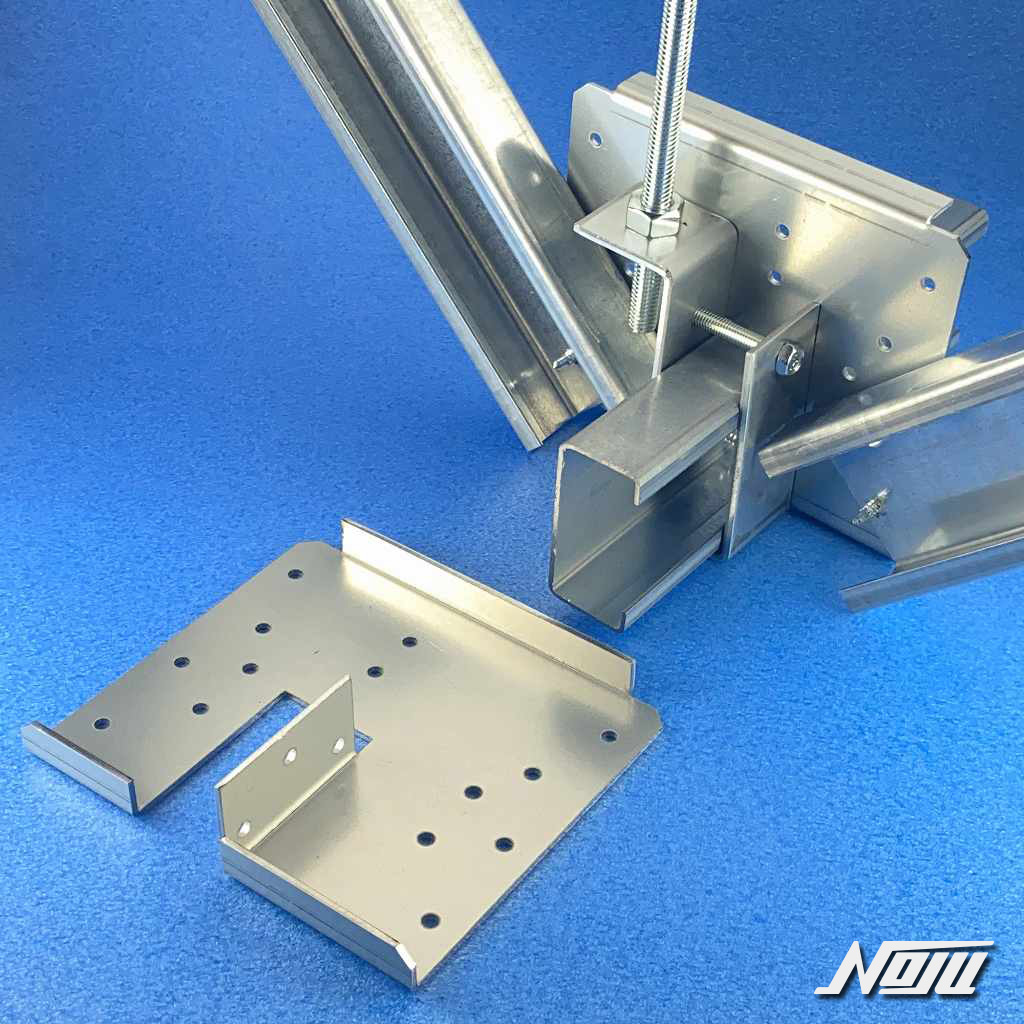

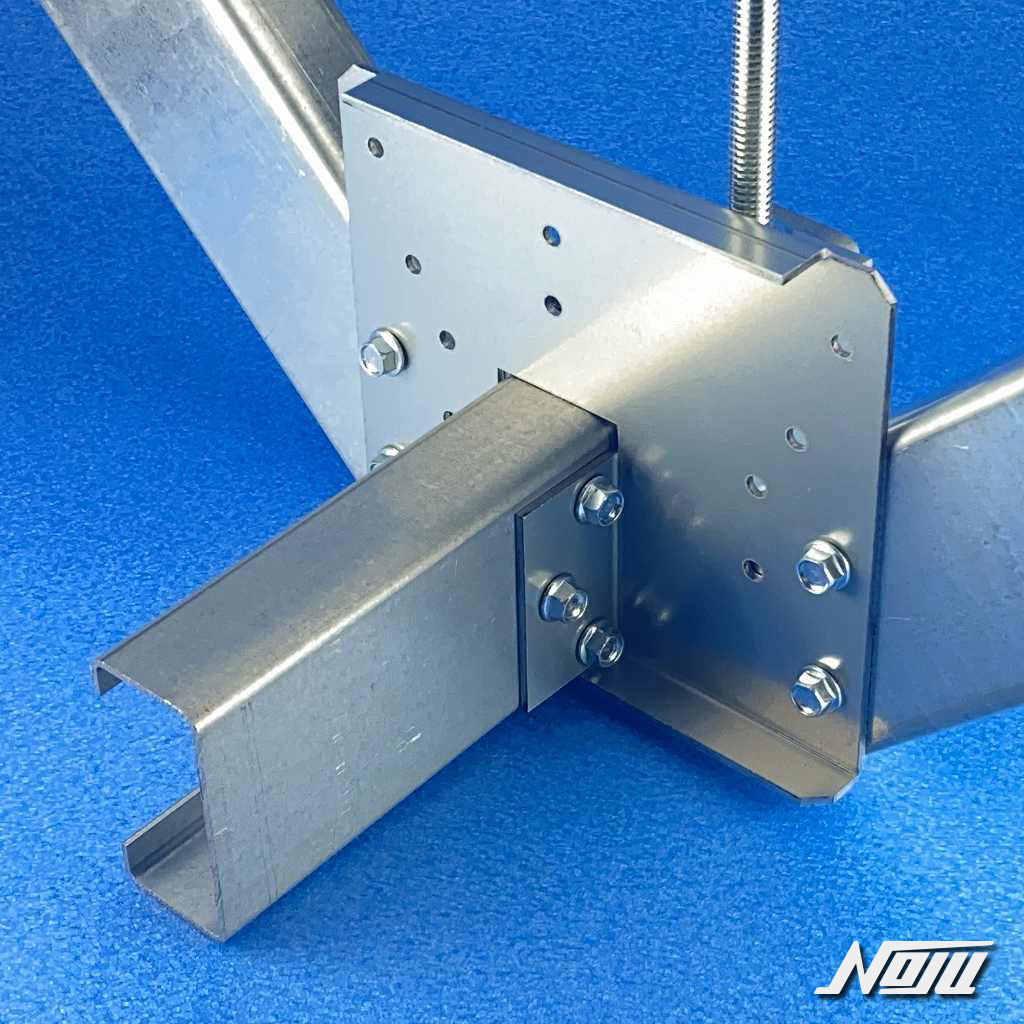

斜めブレース材や追加野縁受け材（野縁受け繋ぎ材）となるCチャンネルやC形鋼を、野縁受けと直交する方向に取り付けるための耐震ブレース金具・耐震ブレース金物です。
ハンガーの側面に金具を取り付ける場合、ハンガー正面向かって右側から取り付けてください。

【製品板厚2.3mmタイプ】
現場によっては板厚2.3mm以上と指定される場合があります。
そのような条件において、ご利用ください。

詳しくは、施工説明書をご覧ください。
