基本情報・強度

使用方法

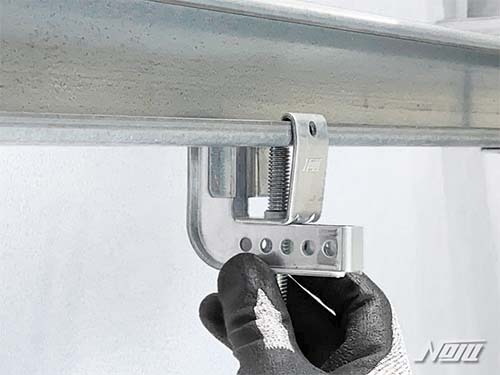

(1)吊金具の下から金具を挿入		(2)吊金具とC形鋼に金具を密着させる		(3)金具を吊金具に押し当てながらC形鋼にビス４本固定

(4)金具に刻印がある面からボルト締め（吊りボルトを挟み込む２箇所）		(5)取付完了（刻印がある面=6φ）		(6)取付完了（刻印が無い面＝4.5φ）

１）吊りボルトを挟み込むボルトは必ず同梱のノンタップボルトを使用してください。（他のボルトでは固定出来ません）
２）手締めによるボルトの仮止めは出来ません。最初からインパクトを使用してください。（ドライバーでも締込可能）
３）ノンタップボルトは金具に刻印がある面（6φ側）から入れてください。（反対側の刻印が無い面は4.5φ）
４）ノンタップボルトは3分吊りボルトを挟み込むように2本で固定してください。
５）C形鋼の背側にはドリルビス４本以上で固定してください。（ドリルビスは同梱しておりません）

各種資料
