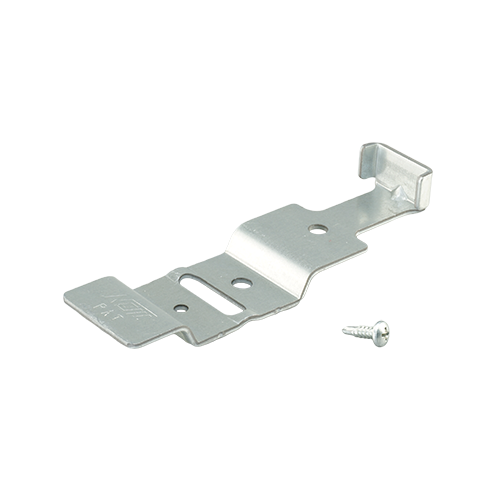

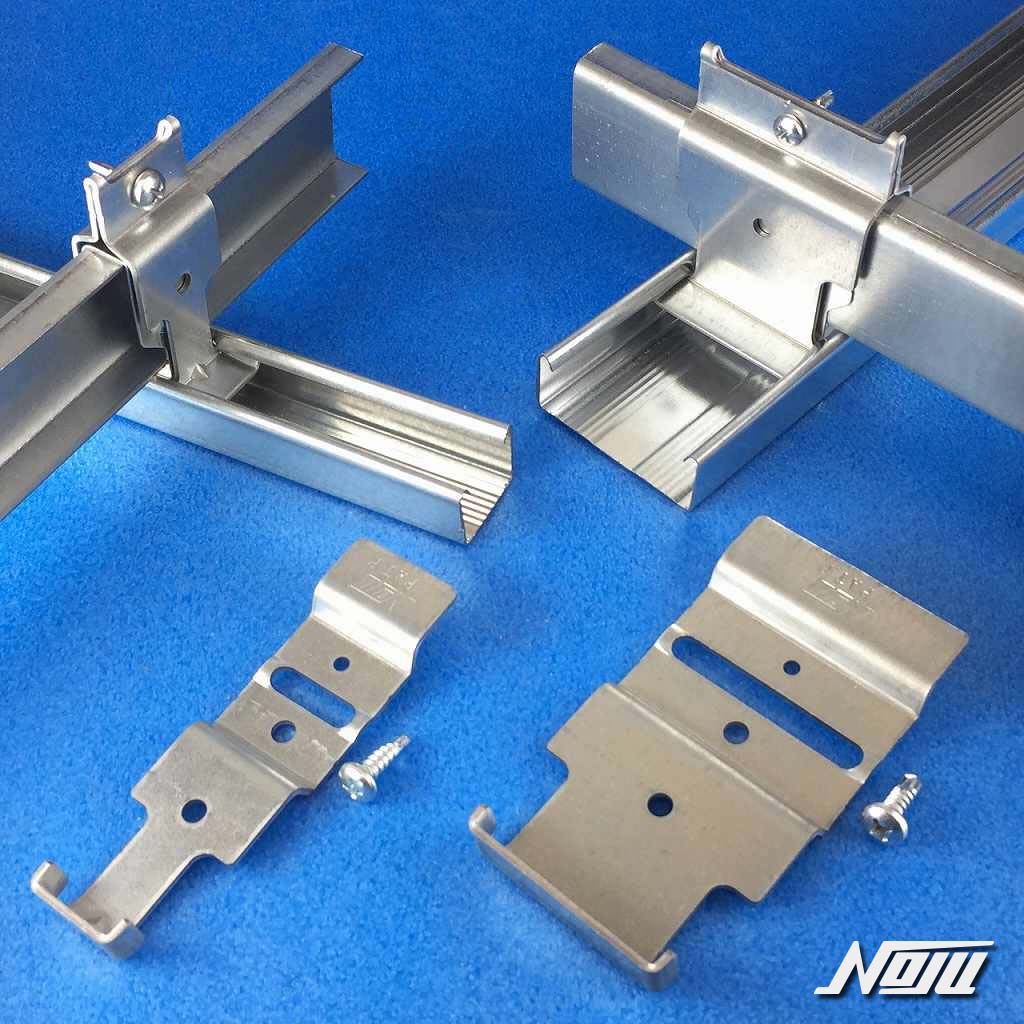

耐震カバークリップ

耐震補強金具耐震脱落対策チャンネル Mバー

用途

既設天井の耐震補強

特徴

・一般クリップの耐震補強に
・施工が容易

基本情報・強度

基本情報

品番	タイプ	野縁受け	野縁	ケース数量	同梱ビス	DL 組図	DL 試験
2130	S用	C-38 （CC-19/25）	S野縁（CS-19/25）	200個	200本	〇	×
2140	W用	C-38 （CC-19/25）	W野縁（CW-19/25）	100個	100本	〇	×

C-38：C-38×12

材質・板厚

材質：溶融亜鉛めっき鋼板
板厚：1.6mm
同梱ビス：ドリルビス5×16（スチール・ユニクロめっき）

強度

詳細はカタログをご確認ください。

使用方法

取付手順


(1)野縁に金具下部の爪をはめる		(2)既設クリップに金具を押し当てる		(3)金具の上部を指で折り曲げる

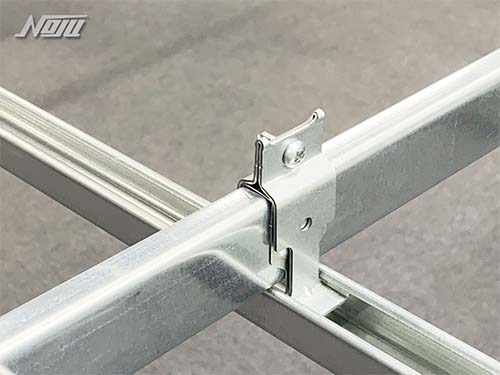

(4)5.2φ側から同梱ビスで固定		(5)取付完了		(6)取付完了（裏側）

既設クリップが「腹掛け」の場合


(1)写真の向きで金具を取り付け		(2)ビス固定して取付完了		(3)取付完了（裏側）

注意事項

１）ビスは必ず5.2φ側から固定してください。（3.5φ側からは固定出来ません）
２）既設クリップに被せる金具の向きは写真の通りにしてください。（逆向きで被せると十分な効果が得られません）
３）本製品は、既設クリップ（一般クリップ）の上から耐震補強を行うための金具です。既設クリップが無い状態や耐風圧天井の施工には「耐風圧クリップ」「耐風圧クリップ押上式」「緊結クリップ」をご使用ください。
