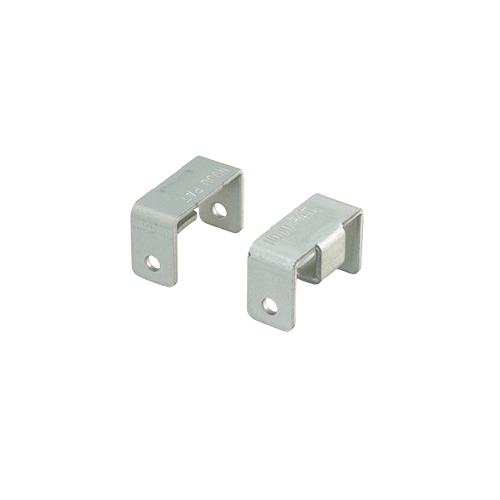

野縁滑り防止金具

耐震補強金具耐震脱落対策高耐食めっき Mバー

用途

耐風圧クリップ等の野縁滑り防止

特徴

・40x20用等、クリップ幅に関係なく取付可能
・ペアロッククリップとの試験報告書あり

基本情報・強度

基本情報

品番	タイプ	野縁受け	野縁	ケース数量	同梱ビス	DL 組図	DL 試験
2150	S用	C-38（CC-19/25）・C-40	S野縁（CS-19/25）	200組（2個で1組）	無し	〇	〇^＊1
2160	W用	C-38（CC-19/25）・C-40	W野縁（CW-19/25）	100組（2個で1組）	無し	〇	〇^＊1

＊1：ペアロッククリップを併用した試験
C-38：C-38×12
C-40：C-40×20
※ビスは同梱しておりません
※耐風圧クリップ押上式には使用不可（耐風圧クリップ押上式には「ハグロック」をご使用ください）

材質・板厚

材質：高耐食めっき鋼板（溶融Zn-Al-Mg合金めっき鋼板）
板厚：1.6mm

強度

詳細はカタログをご確認ください。

使用方法

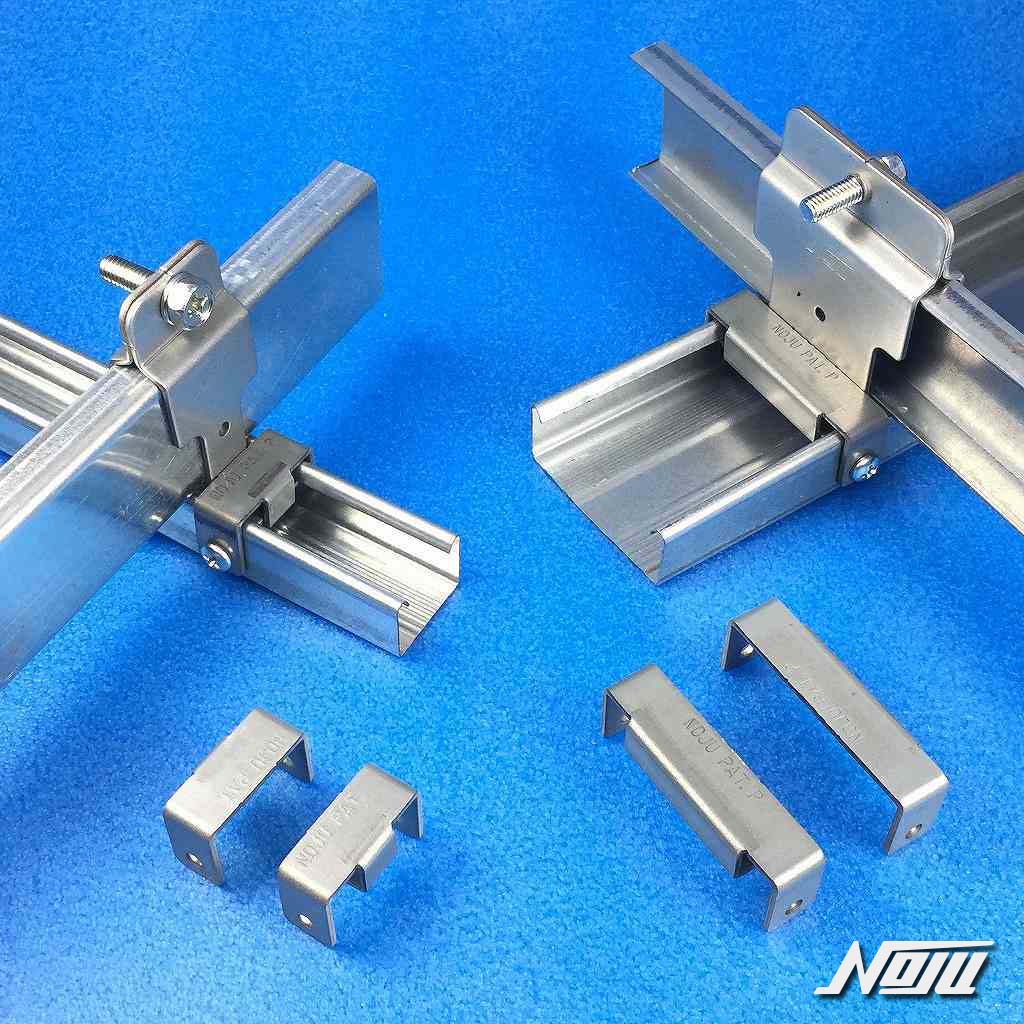

■S用／W用（耐風圧クリップ等）
１組につきビス４本で野縁を固定（推奨ビス：4x13等）
＊更にクリップと野縁受けをビス１本で固定（推奨ビス：4x25で耐風圧クリップ等を貫通）

【施工時の注意事項】
クリップに金具をしっかり押し当ててビス固定してください。

【対応クリップについて】
耐風圧クリップ押上式には使用出来ません。（クリップに補強ビードが入っているため）
耐風圧クリップ押上式には「ハグロック」をご使用ください。
