スライドLGフック

吊り金具耐風圧耐震脱落対策高耐食めっき C形鋼 (LG) 動画 3Dモデル

用途

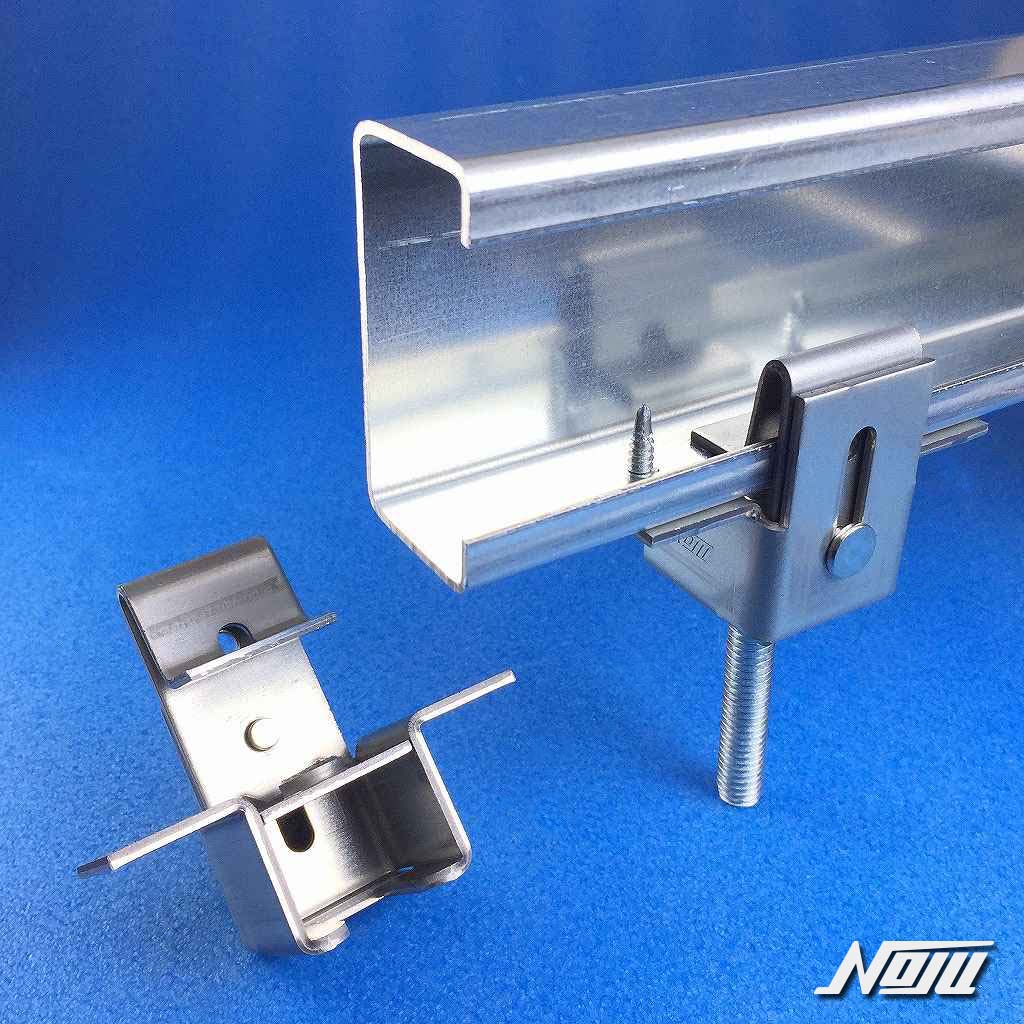

C形鋼（ライトゲージ）から吊りボルトを吊るす天井吊り金具

特徴

・特殊LGフックと補強金具を一体化
・高耐食めっき鋼板を使用

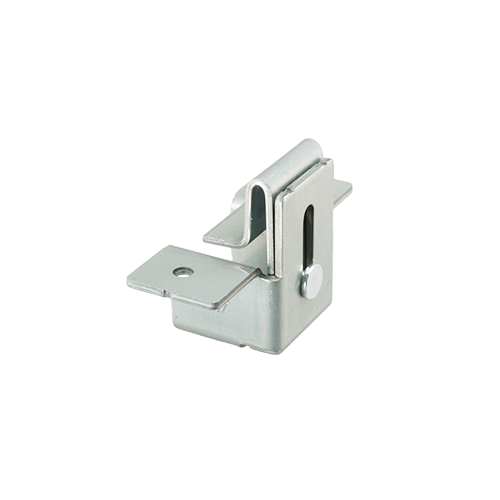

スライドLGエルジーフック

品番	タイプ	C形鋼	吊りボルト	ケース数量	DL 組図	DL 試験
11552	3分用	外形：C40～C100 板厚：3.2mmまで	3分	100個	〇	×

ビスは同梱しておりません

品番	タイプ	材質・表面処理	板厚		組込部品
品番	タイプ	材質・表面処理	特殊LGフック	補強金具	組込部品
11552	3分用	高耐食めっき鋼板	2.0mm	2.3mm	リベットユニクロメッキ

高耐食めっき鋼板：溶融Zn-Al-Mg合金めっき鋼板

LG：C形鋼

【3Dモデルの移動方法】
・PC：shift+ドラッグ(左クリック) or ホイール
・スマホ：指2本
【注意事項】
3Dモデルの取り付け状態は、特定の現場を表現するものではありません。

取付手順１～６


(1)吊りボルトをセットする		(2)C形鋼にひっかける		(3)吊りボルトを締め上げる

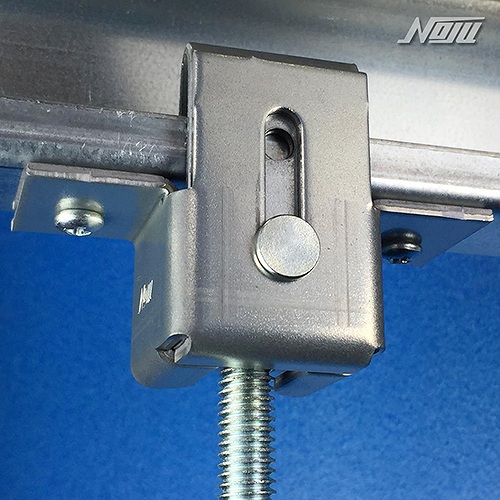

(4)補助金具を押し上げてビス固定		(5)ビス2本目も固定		(6)取付完了

＊ダウンロードに時間を要する場合があります
