H鋼グラブ【フリー】

吊り金具新商品耐風圧耐震脱落対策角度調整 H形鋼 C形鋼 (LG) 4分ボルト動画 3Dモデル

用途

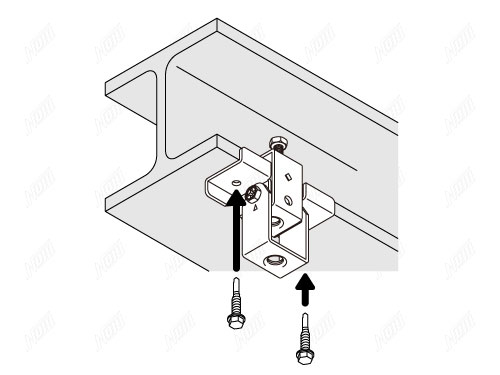

斜めの形鋼から吊りボルトを鉛直に吊るす吊り金具

特徴

・角度自在（±60度）
・振り子部品は直交・平行どちらにも取付可能

Ｈ鋼えっちこうグラブ【フリー】

品番	タイプ	H形鋼/H鋼	C形鋼	吊りボルト	ケース数量	DL 組図	DL 試験
11575	フリー 3分用	フランジ厚 12mmまで	外形：C60～C100 リップ寸法：20mmまで	3分	50組	〇	〇
11585	フリー 4分用	フランジ厚 12mmまで	外形：C60～C100 リップ寸法：20mmまで	4分	50組	〇	〇

ビスは同梱しておりません
C形鋼：LGエルジー/ライトゲージ

▼H鋼用ビス在庫しております▼

品番	品名	適応板厚	ケース数量
59650	ピアス#5 ロングポイント5.5×38	2.3～12mm （下穴無しで貫通）	400本（バラ出荷可能）

※使用時は保護メガネを着用してください

品番	タイプ	材質・表面処理	板厚・サイズ	組込部品	付属部品
11575	フリー 3分用	溶融亜鉛めっき鋼板	2.3mm （本体・振り子）	六角ボルト M6x25 ユニクロめっき（仮止め用）	アプセットボルト M6x40 ユニクロめっき（振り子取付用）
11585	フリー 4分用	溶融亜鉛めっき鋼板	2.3mm （本体・振り子）	六角ボルト M6x25 ユニクロめっき（仮止め用）	アプセットボルト M6x40 ユニクロめっき（振り子取付用）
59650	ピアス#5 ロングポイント5.5×38	スチール・三価クロメート	5.5×38	‐	–
