耐震母屋ハンガー

用途

C形鋼または角パイプ用 吊金具(吊り金具)

特徴

・C形鋼の背側にビス固定する耐震用
・角パイプにも使用可能

基本情報・強度

基本情報

耐震たいしん母屋もやハンガー

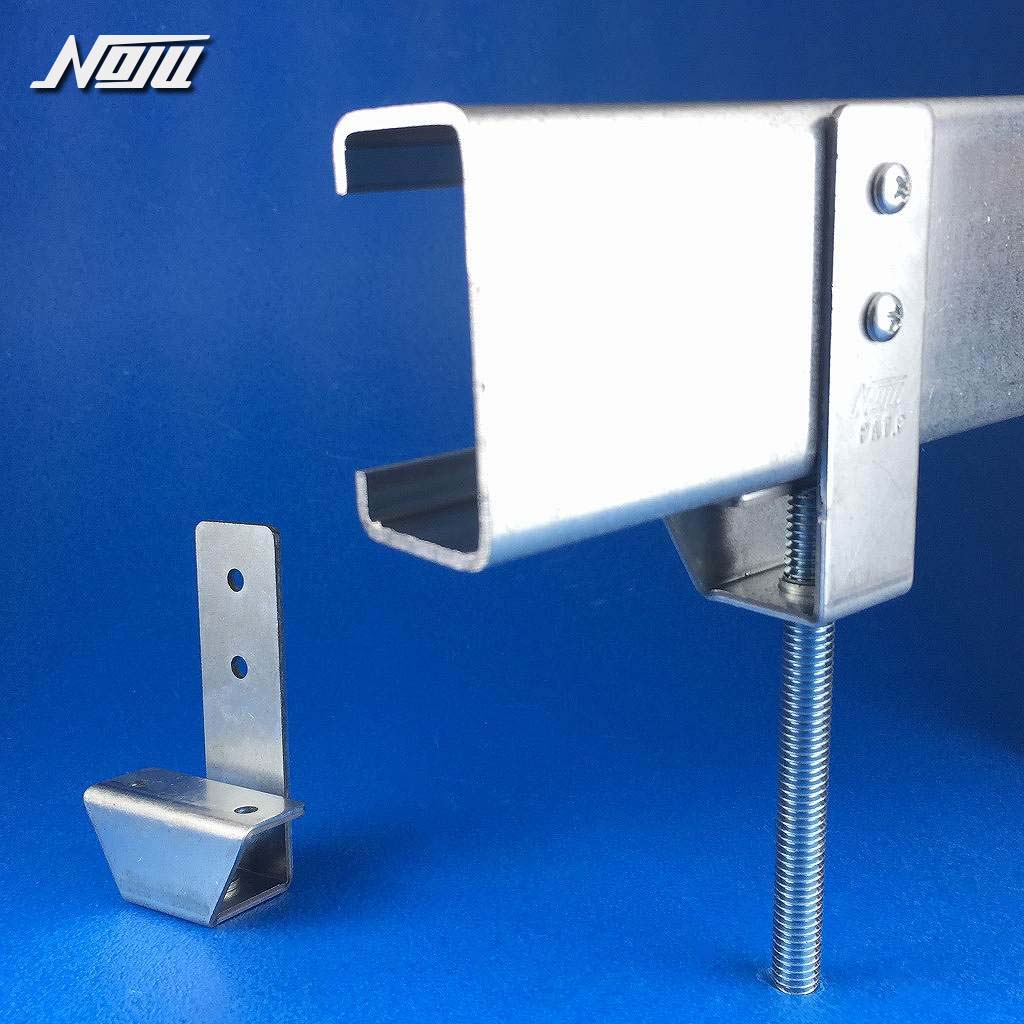

11800
Aタイプ

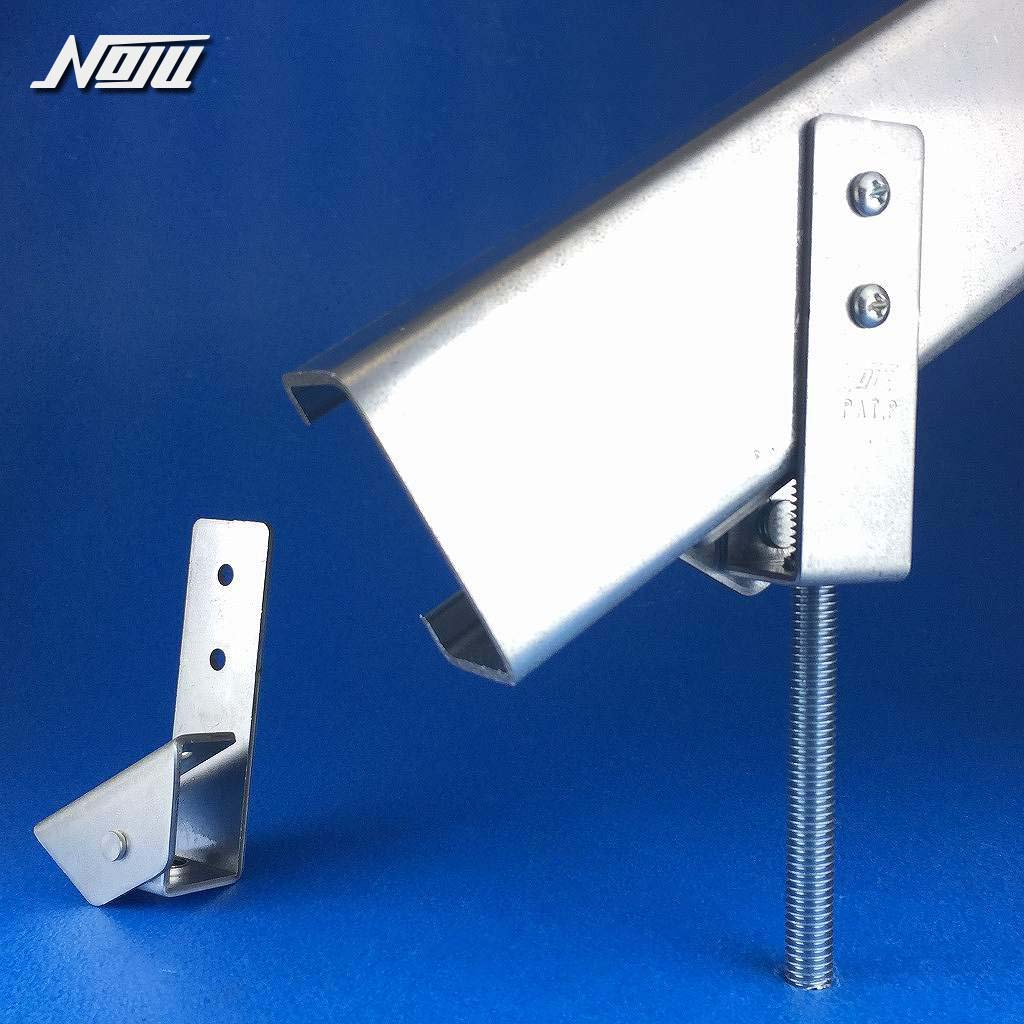

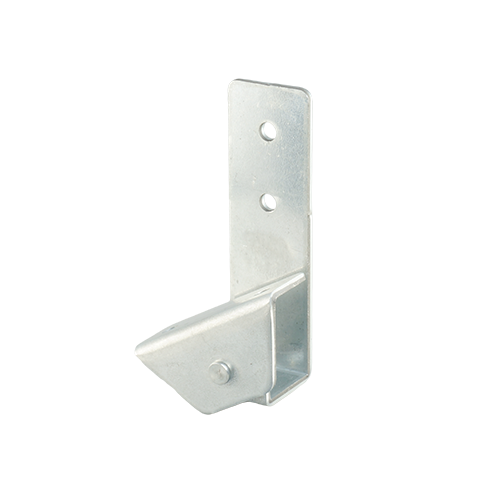

11810
Bタイプ

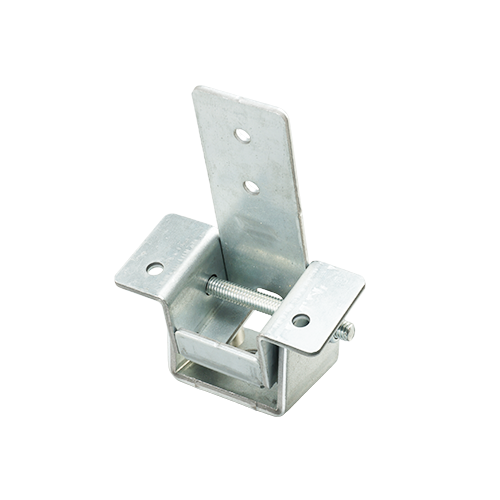

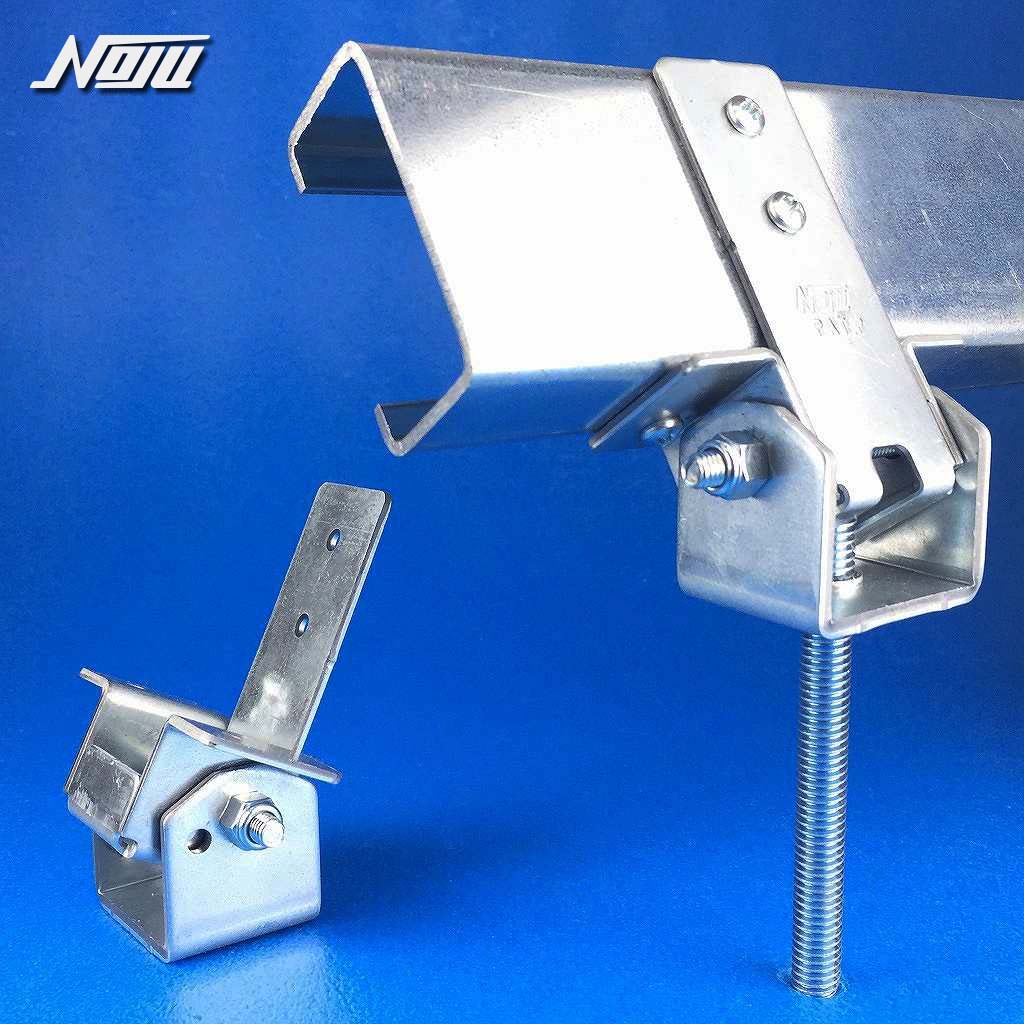

11820
Cタイプ

品番タイプC形鋼吊り
ボルト
ケース
数量
DL
組図
DL
試験
11800AタイプC形鋼の背側や
角パイプ等に
ビス固定
3分100個×
11810Bタイプ*1
勾配用
(母材平行方向フリー)
100個×
11820Cタイプ*1
勾配用
(母材直交方向フリー)
50個×
*1:Bタイプ・Cタイプは在庫が無くなり次第廃番となります
C形鋼:LGエルジー/ライトゲージ
ビスは同梱しておりません

材質・板厚

品番タイプ材質・表面処理板厚
11800Aタイプ溶融亜鉛めっき鋼板2.3mm
11810Bタイプ
勾配用
(母材平行方向フリー)
2.3mm
11820Cタイプ
勾配用
(母材直交方向フリー)
上金具:2.3mm
下金具:3.2mm

強度

タイプ方向使用LG(C形鋼)
C-60x30x10
2.3t
C-60x30x10
1.6t
Aタイプ
Bタイプ
Cタイプ
鉛直方向引張300kgf200kgf
Aタイプ
のみ
LGエルジー直交方向102kgf
LGエルジー平行方向224kgf
LGエルジー:C形鋼
