基本情報・強度

基本情報

・ハリシタピースロック（梁下ピースロック）
・ハリシタピースロックZ（製品ページはこちら）
・ハネダシサポート（製品ページはこちら）

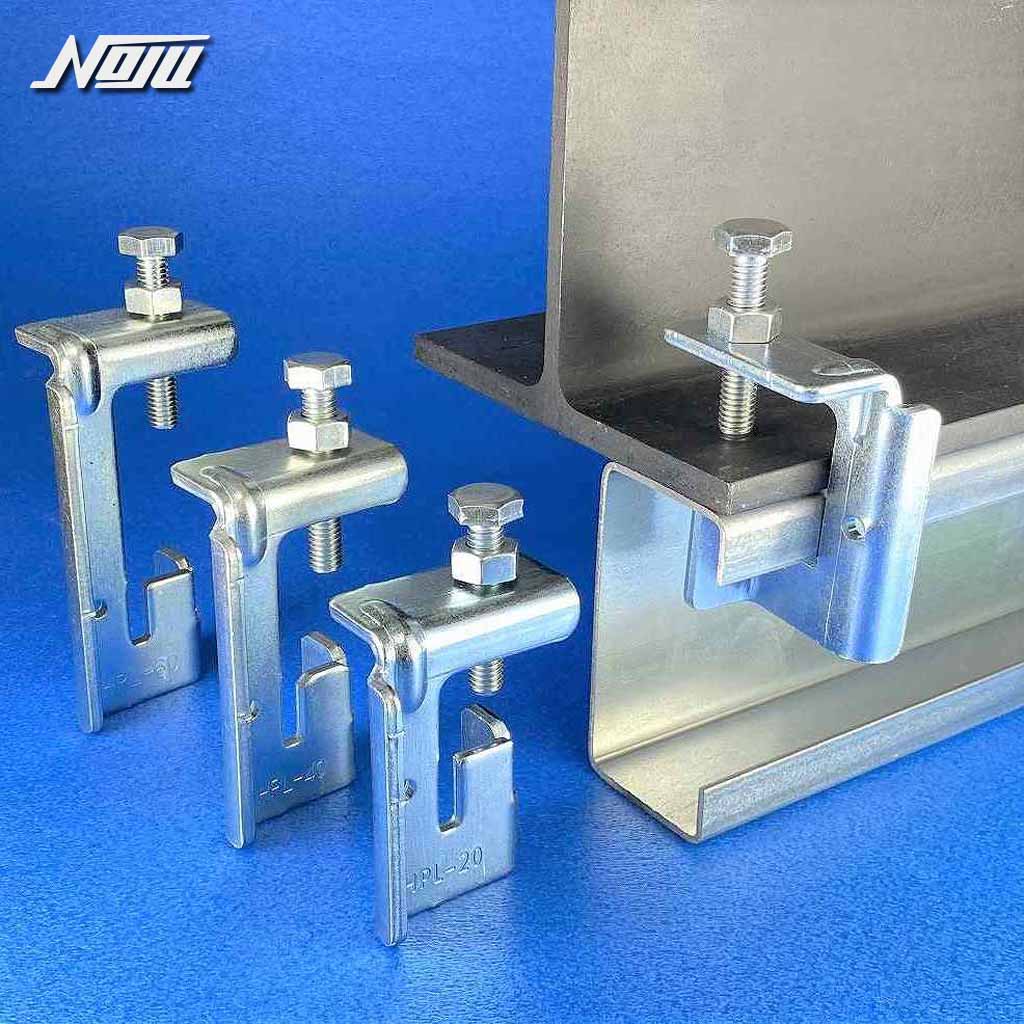

各部材を単独または組み合わせることで、H形鋼への先行ピース取り付けができる

34310
ハリシタピースロック
20

34320
ハリシタピースロック
40

34330

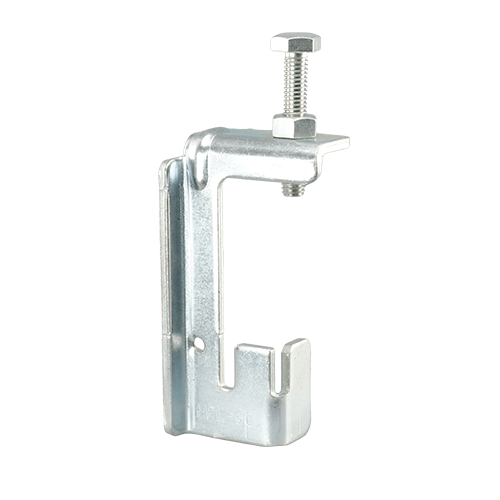

ハリシタピースロック
60

	品名・タイプ	H形鋼	C形鋼 （先行ピース）	ケース 数量	DL 組図	DL 試験
34310	ハリシタピースロック 20	フランジ厚 20mm以下	形状：C60～C100 板厚：2.3mmまで	50個	×	×
34320	ハリシタピースロック 40	フランジ厚 20～40mm
34330	ハリシタピースロック 60	フランジ厚 40～60mm

材質・板厚

品番	タイプ	材質・表面処理	板厚	組込部品1 （締付ボルト）	組込部品2 （緩み止め用ナット）
34310	20	スチール・ 電気亜鉛めっき	4.5mm	六角ボルトW3/8×50 （ユニクロめっき）	W3/8ナット （ユニクロめっき）
34320	40			六角ボルトW3/8×55 （ユニクロめっき）
34330	60

強度

詳細はカタログをご確認ください。

使用方法

【施工上の注意事項】
１）先行ピースを取り付けるH形鋼との接触面や金具の締付ボルトを取り付けるフランジ周辺に凹凸やごみが無い事を確認してください。（金具・先行ピースの傾きや取り付け強度不足の原因になります）
２）金具とH形鋼の間に隙間が出来ないように取り付けてください。
３）締め付け過ぎには十分に注意してください。締め付け過ぎるとボルト及び本体に変形が生じます。変形すると十分な性能が発揮出来ませんので万が一締め付け過ぎた場合はお取り替えください。
４）締付トルクを確認する場合は、必ず緩み止め用ナットを締め付ける前に行ってください。
