基本情報・強度

基本情報

・ハリシタピースロック（製品ページはこちら）
・ハリシタピースロックZ　
・ハネダシサポート（製品ページはこちら）

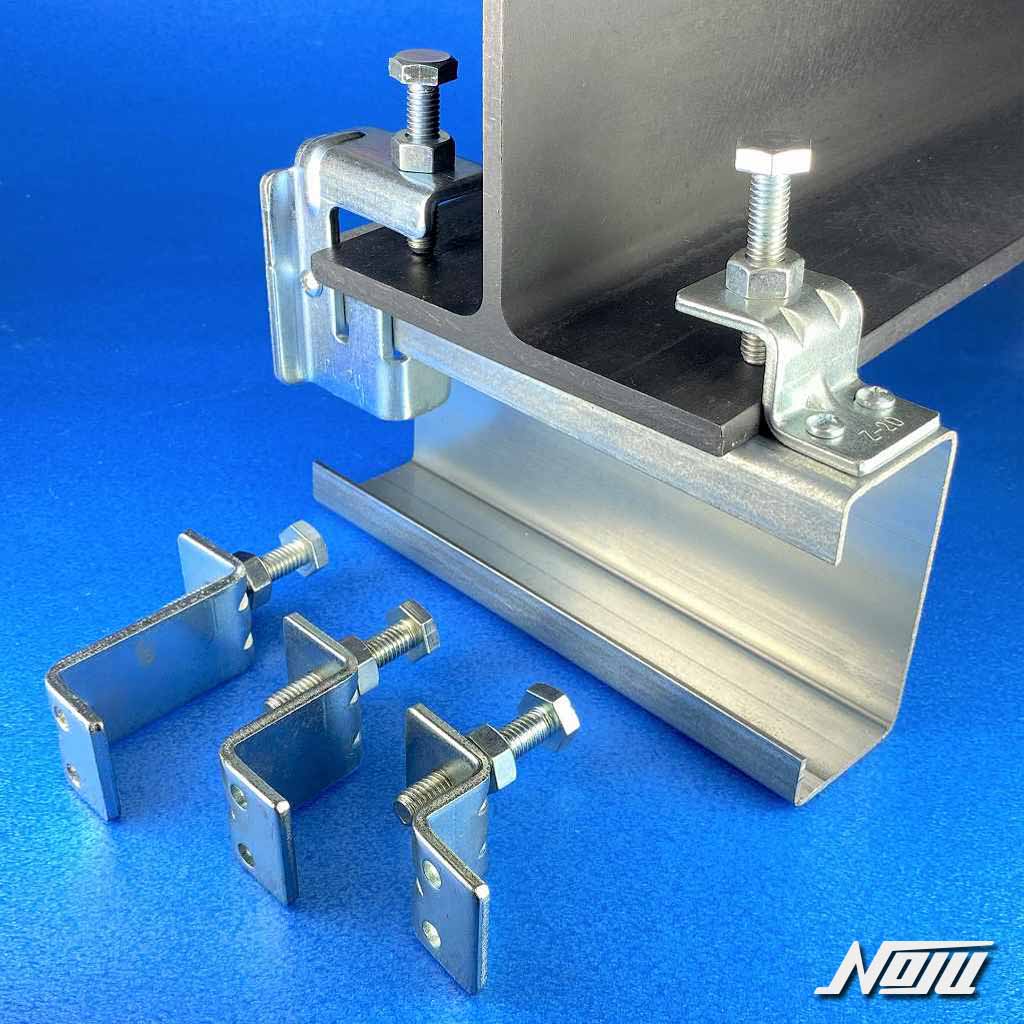

各部材を単独または組み合わせることで、H形鋼への先行ピース取り付けができる

34340

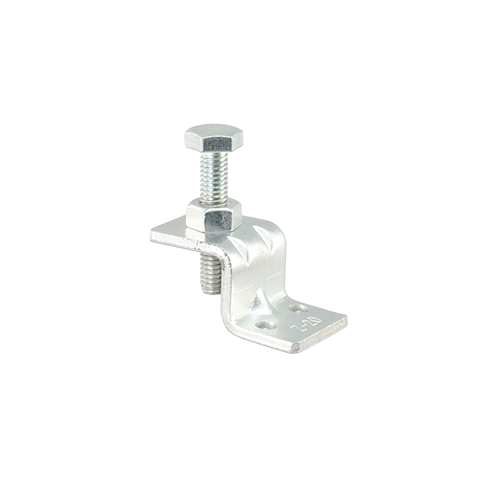

ハリシタピースロックZ
20

34341
ハリシタピースロックZ
40

34342
ハリシタピースロックZ
60

品番	品名・タイプ	H形鋼	C形鋼 （先行ピース）	ケース 数量	DL 組図	DL 試験
34340	ハリシタピースロックZ 20	フランジ厚 20mm以下	形状：C60～C100 板厚：2.3mm以上	50個 バラ出荷不可	×	×
34341	ハリシタピースロックZ 40	フランジ厚 20～40mm
34342	ハリシタピースロックZ 60	フランジ厚 40～60mm

材質・板厚

品番	タイプ	材質・表面処理	板厚	組込部品1 （締付ボルト）	組込部品2 （緩み止め用ナット）
34340	20	スチール・ 電気亜鉛めっき	4.5mm	六角ボルトW3/8×50 （ユニクロメッキ）	W3/8ナット （ユニクロメッキ）
34341	40
34342	60

強度

詳細はカタログをご確認ください。

使用方法

【施工上の注意事項】
１）先行ピースを取り付けるH形鋼との接触面や金具の締付ボルトを取り付けるフランジ周辺に凹凸やごみが無い事を確認してください。（金具・先行ピースの傾きや取り付け強度不足の原因になります）
２）金具とH形鋼の間に隙間が出来ないように取り付けてください。
３）締め付け過ぎには十分に注意してください。締め付け過ぎるとボルト及び本体に変形が生じます。変形すると十分な性能が発揮出来ませんので万が一締め付け過ぎた場合はお取り替えください。
４）締付トルクを確認する場合は、必ず緩み止め用ナットを締め付ける前に行ってください。
５）ハリシタピースロックの取り付け詳細についてはハリシタピースロックのカタログをご覧ください。
