基本情報・強度

基本情報

・ハリシタピースロック（製品ページはこちら）
・ハリシタピースロックZ（製品ページはこちら）
・ハネダシサポート

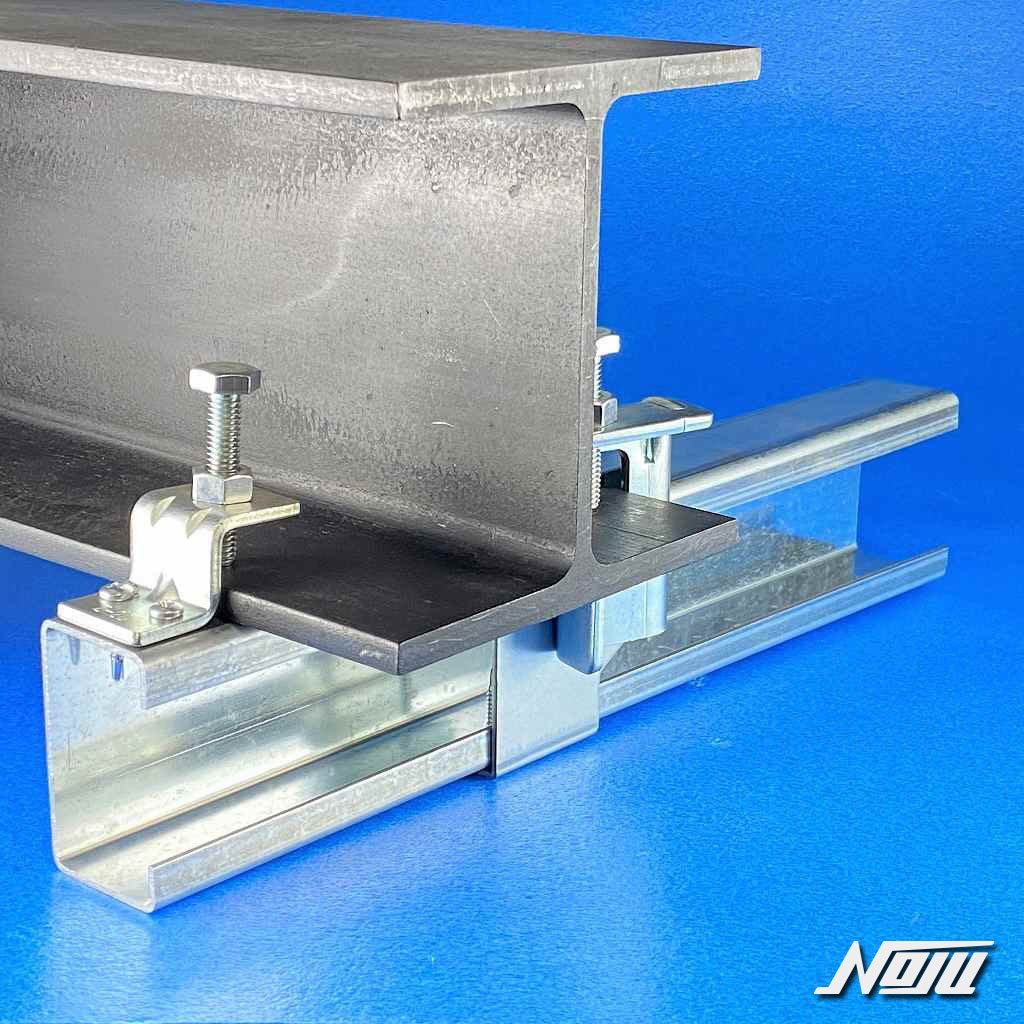

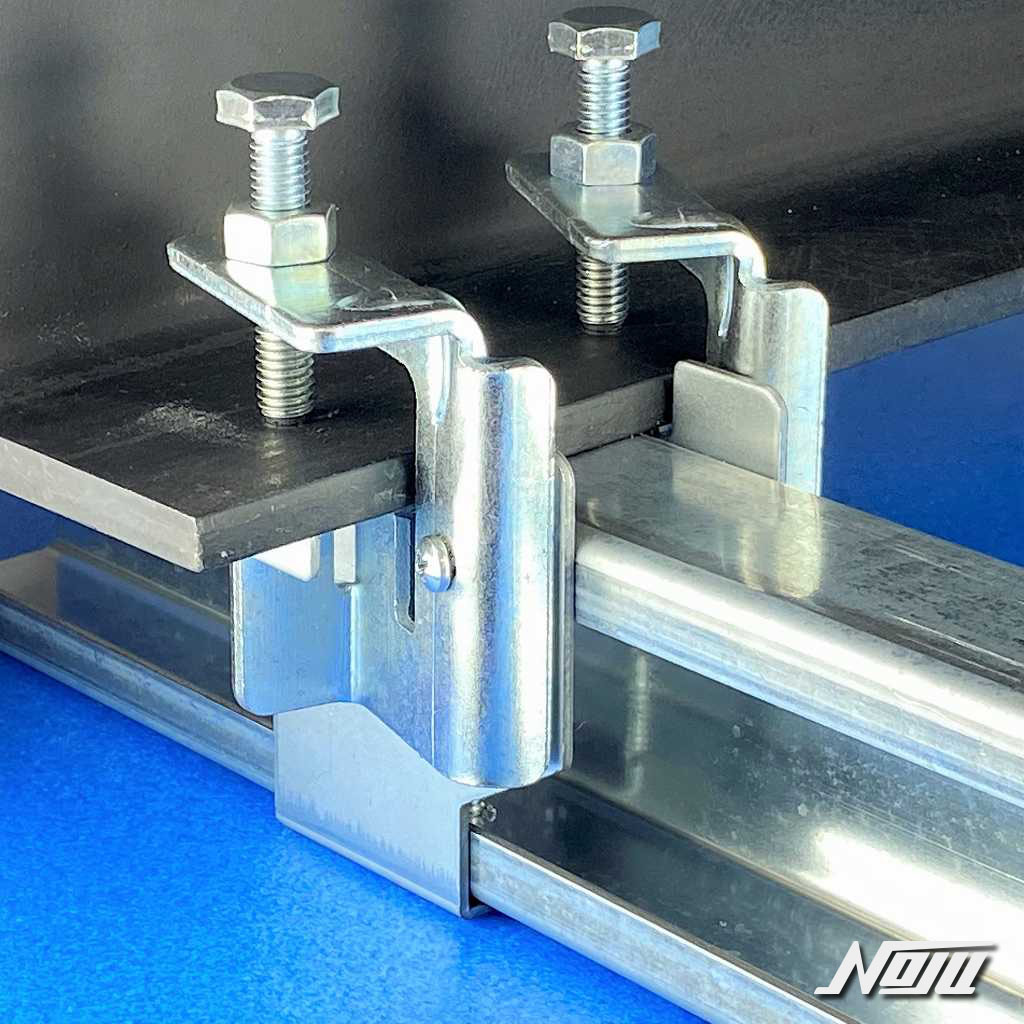

各部材を単独または組み合わせることで、先行ピース取付けができる

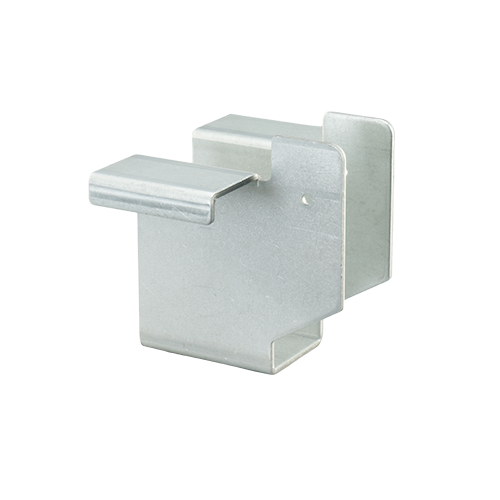

34350
ハネダシサポート
65

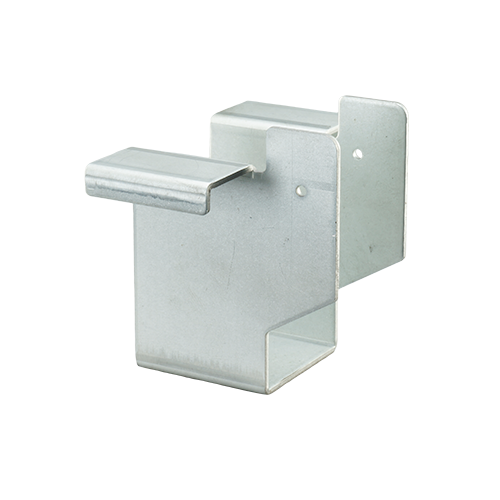

34355
ハネダシサポート
75

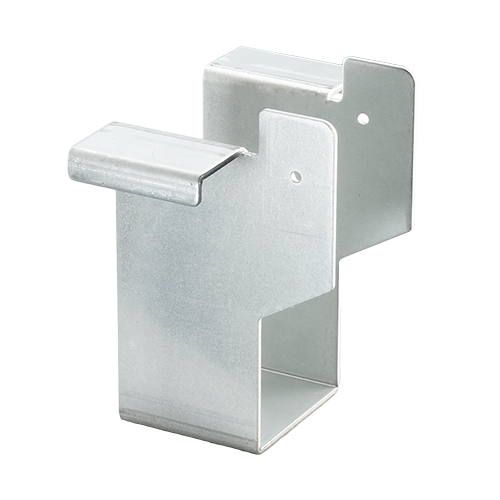

34360
ハネダシサポート
100

品番	品名・タイプ	C形鋼 （先行ピース）	ケース 数量	DL 組図	DL 試験
34350	ハネダシサポート 65	形状：C65x30x10 板厚：2.3mm以上	50個 バラ出荷不可	×	×
34355	ハネダシサポート 75	形状：C75x45x15 角パイプ75×45 板厚：2.3mm以上	40個 バラ出荷不可
34360	ハネダシサポート 100	形状：C100x50x20 角パイプ100×50 板厚：2.3mm以上	30個 バラ出荷不可

▼H形鋼フランジ厚別、構成部材▼

先行ピース 外形	ハネダシサポート 【１個】	H形鋼 フランジ厚	ハリシタ ピースロックZ 【１個】	ハリシタピースロック 【２個】
C-65×30	65	20mm 以下	Z20	20	20
		20～ 40mm	Z40	40	40
		40～ 60mm	Z60	60	60
C-75×45 □-75×45	75	20mm 以下	Z20	20	20
		20～ 40mm	Z40	40	40
		40～ 60mm	Z60	60	60
C-100×50 □-100×50	100	20mm 以下	Z20	20	20
		20～ 40mm	Z40	40	40
		40～ 60mm	Z60	60	60

材質・板厚

材質：溶融亜鉛めっき鋼板
板厚：2.3mm

強度

詳細はカタログをご確認ください。

使用方法

【施工上の注意事項】
１）先行ピースを取り付けるH形鋼との接触面や金具の締付ボルトを取り付けるフランジ周辺に凹凸やごみが無い事を確認してください。（金具・先行ピースの傾きや取り付け強度不足の原因になります）
２）金具とH形鋼の間に隙間が出来ないように取り付けてください。
３）締め付け過ぎには十分に注意してください。締め付け過ぎるとボルト及び本体に変形が生じます。変形すると十分な性能が発揮出来ませんので万が一締め付け過ぎた場合はお取り替えください。
４）締付トルクを確認する場合は、必ず緩み止め用ナットを締め付ける前に行ってください。
５）ハリシタピースロック及びハリシタピースロックZの取り付け詳細については、各カタログをご覧ください。
６）はね出す方向は必ずハネダシサポート側にしてください。
７）ハネダシサポートに使用する先行ピースは必ずt2.3以上をご使用ください。
