基本情報・強度

基本情報

37040
L-3.2x35x30 L=35

37050
L-3.2x35x30 L=50

37060
L-4.5x50x50 L=50

37070
L-4.5x50x50 L=75

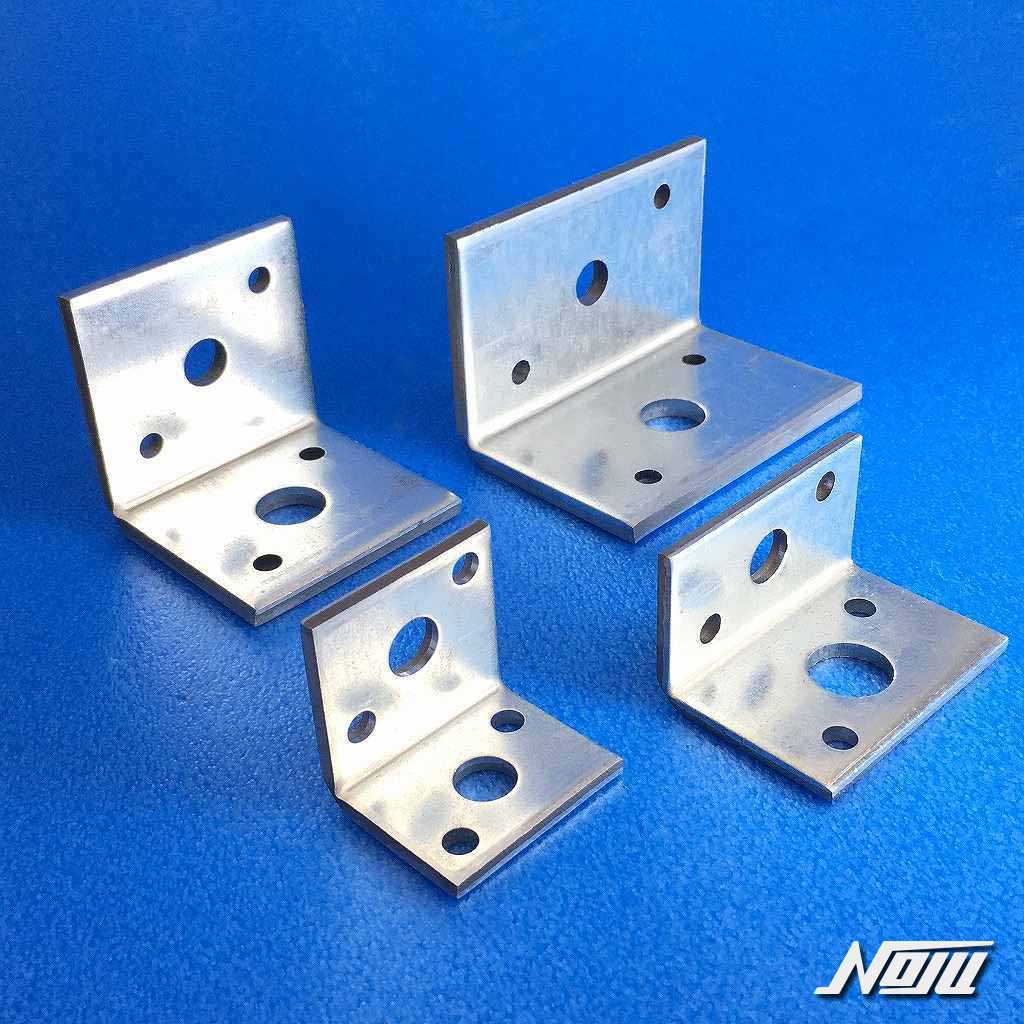

開口補強かいこうほきょう取付金具

品番	品名・形状寸法	スタッドの種類					ケース 数量	DL 組図	DL 試験
		50形	65形	75形	90形	100形
37040	L-3.2x35x30 L=35	〇	〇				250個	×	×
37050	L-3.2x35x30 L=50		〇	〇			200個
37060	L-4.5x50x50 L=50		〇	〇	〇	〇	100個
37070	L-4.5x50x50 L=75				〇	〇	50個

材質・板厚

品番	品名・形状寸法	穴数-穴径	材質	板厚
37040	L-3.2x35x30 L=35	2-10φ 4-5.5φ	溶融亜鉛めっき鋼板	3.2mm
37050	L-3.2x35x30 L=50	1-10φ 1-14φ 4-5.5φ
37060	L-4.5x50x50 L=50	1-10φ 1-14φ 4-5.5φ	溶融亜鉛めっき鋼板	4.5mm
37070	L-4.5x50x50 L=75	1-10φ 1-14φ 4-5.5φ

使用方法

間仕切り壁下地の開口部の補強は、標準仕様書では以下のように記されています。
-----------------------------------------------
（ア）縦枠の補強材は、上は梁下、スラブ下の類に達するものとし、上下とも、あと施工アンカー等で固定した取り付け用金物に溶接またはボルトの類で取り付ける。
（イ）上枠等の補強材は、縦枠の補強材に取付用金物を用いて、溶接または小ねじの類で取り付ける。
-----------------------------------------------
