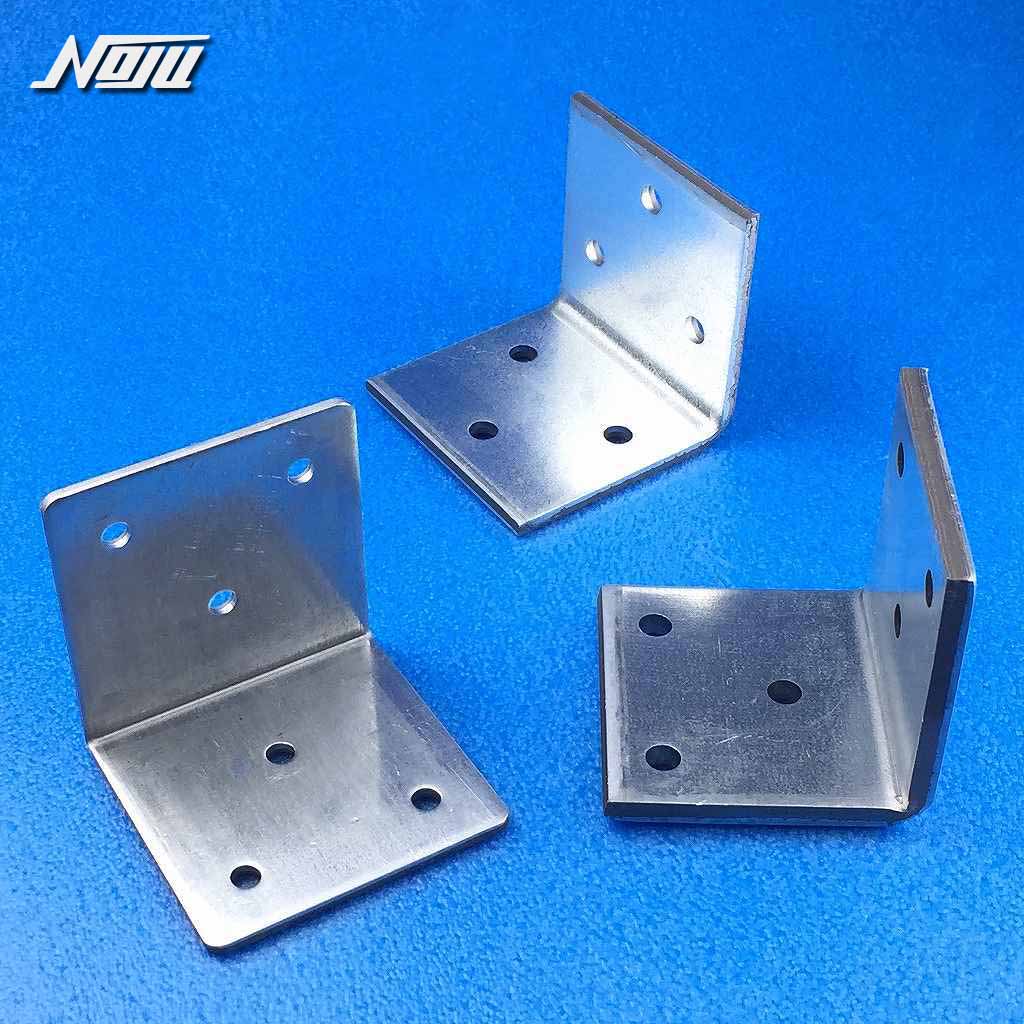

多目的取付ピース

その他間仕切壁 C形鋼 (LG) 3Dモデル

用途

壁に設ける開口部の補強・ブラケット(持送り)用のアングルピース

特徴

・多目的な用途で使用可能
・その他のサイズや穴変更等、受注生産可能

基本情報・強度

基本情報

多目的たもくてき取付ピース

37075

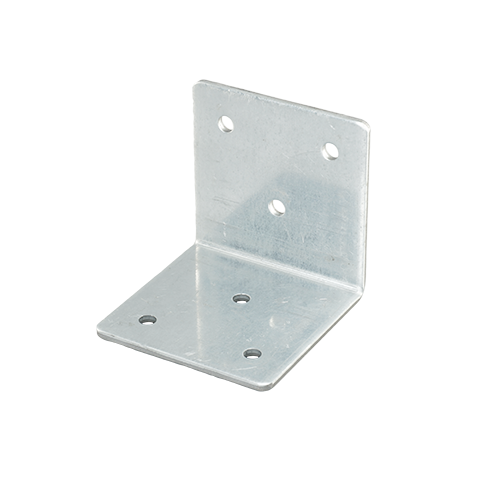

L-2.3x50x50 L=50

37080

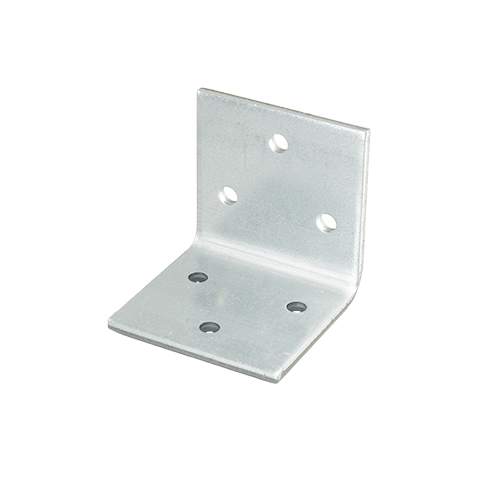

L-3.2x50x50 L=50

37090
L-4.5x50x50 L=50

品番	品名・形状寸法	スタッドの種類					ケース数量	DL 組図	DL 試験
品番	品名・形状寸法	50形	65形	75形	90形	100形	ケース数量	DL 組図	DL 試験
37075	L-2.3x50x50 L=50						200個	×	×
37080	L-3.2x50x50 L=50		〇	〇			100個
37090	L-4.5x50x50 L=50		〇	〇	〇	〇	100個

〇：使用可能
C形鋼：LGエルジー/ライトゲージ

50形には、開口補強取付金具 L-3.2x35x30 L=35【品番：37040】
をご使用ください。

【スタッドの種類／サイズ】
50形／50x45x0.8
65形／65x45x0.8
75形／75x45x0.8
90形／90x45x0.8
100形／100x45x0.8
