JIS 25形金具

天井ユニット

用途

JIS25形天井下地（軽天下地）

特徴

・LGS天井下地JIS25形に使用できる当社金具の構成
・JIS認定工場ではありません

基本情報・強度

　ここで示す製品内容は、あくまでもJIS区分記号が25形（JIS A 6517）の構成に関連した標準的な製品で、標準仕様書において「特記による」と書かれた項目に対応した製品ではありません。
・天井下地25形：CS-25、CW-25及びCC-25を附属金物によって組み合わせたもの

強度（自重）

標準仕様書（公共建築工事標準仕様書14.4）に従う場合：
天井面の構成部材の質量は20kg/m2以下とする
（石膏ボード・照明・グラスウールなども含む）

下地材の構成例

当社では各種下地材の製造はしておりませんが、吊りボルトなどを当社金具と合わせて出荷する対応もしております。

部材名	規格	備考
シングル野縁	CS-25 （25x25x0.5t）	仕上げ材により取付間隔は異なる @255/@303/@360など
ダブル野縁	CW-25 （50x25x0.5t）	仕上げ材により取付間隔は異なる @450/@900/@1800など
野縁受け	CC-25 （C-38x12x1.6t）	＠900
つりボルト	3/8ウイット転造ねじ（W3/8・3分）	@900
ナット	3/8ウイットねじ高さ8mm	‐
施工用補強部材水平補強	CC-25 ＊1	天井懐 1.5m以上（3m以下）の場合＊2	水平2方向に対しそれぞれ@1,800mm
施工用補強部材斜め補強	CC-25 ＊1	天井懐 1.5m以上（3m以下）の場合＊2	相対する斜め材を1組として、水平2方向に対しそれぞれ@3,600mm

＊1　ここでは、野縁受けと同じCC-25とする
＊2　標準仕様書では3mを超える場合は「特記による」とされている

当社製品における附属金物の例

JISでは板厚の規定があり、クリップ0.8mm以上、ハンガー2.0mm以上、野縁受けジョイント1.0mm以上、野縁ジョイント0.5mm以上とされています。下記表は、この規定を満たした当社の同等製品の一覧になります。

なお、当社はJIS認定工場ではありません。

使用	カテゴリー	品番	品名	板厚	材質	備考	DL 組図＊1	DL 試験＊1

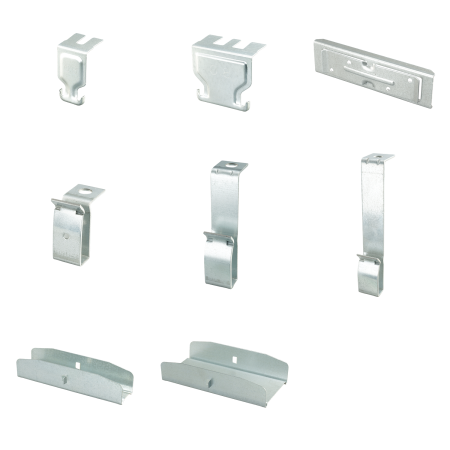

必須	クリップ	1050	0.8mm Sクリップ	0.8	＊3	‐	×	×
	クリップ	1060	0.8mm Wクリップ	0.8		‐	×	×
	ハンガー（いずれか）	15010	ワンタッチハンガー 3分用	2.0		金具の高さ違い	×	×
		15020	ワンタッチハンガー【ミニ】H=50　3分用	2.0			〇	×
		15030	ワンタッチハンガー H=150　3分用	2.0			×	×
	ジョイント	3020	チャンネルジョイント（CC-25(1.6t)用）	1.0		定尺材未満の場合不要	×	×
		3130	Sジョイント　25×25	0.5			×	×
		3140	Wジョイント　25×50	0.5			×	×

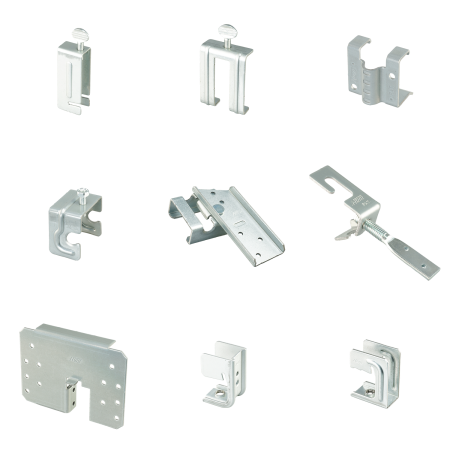

任意	クロス金具＊2	13000	新クロス金具	1.6	＊3	開口部 /設備用	〇	×
	クロス金具＊2	13010	チャンネルクロス金具	2.0	＊3	開口部 /設備用	〇	×
	振れ止め用金具＊2	12040	チャンネルホルダー C38用/3分用	2.0	＊4	天井懐 1.5m以上の場合	〇	×
	振れ止め用金具＊2	12500	パワーホルダー	2.0	＊4		〇	×
	ブレース金具＊2	14300	ワンタッチブレース3分	2.3 2.0	＊3		〇	〇
		14000	Gブレース3分	2.3	＊4		〇	×
		14540	チャンネルサポート	1.6	＊4		〇	〇
	吊元金具＊2	11100	吊元ロック3分	2.0	＊3	C形鋼 /H形鋼	〇	×
		11140	吊元ロックⅡ	1.6			〇	×
		11110	新吊元ロック	2.0			〇	×

＊1　DL組図・DL試験：
製品図・試験成績書のDLボタンを押したときに一括でダウンロードされる製品
＊2　表記以外にも同等製品があります
＊3　溶融亜鉛めっき鋼板：Z12以上を使用
＊4　高耐食めっき鋼板：溶融Zn-Al-Mg合金めっき鋼板

使用方法

【備考】
あくまでもJISや標準仕様書に掲載の附属金物と同等グレードの製品例です。
接合部を強固にするために、高強度部材を使うことは、
性能グレードが上がるため、ここでは示していません。

なお、当社はJIS認定工場ではありません。
また、天井ユニットとして施工要領書などの資料は作成しておりません。
