下地材Ｒ加工 (ランナー・角パイプ・
各種鋼材) R process
ing

下地材のＲ加工とは、R壁(曲面壁)やドーム天井などを作る際に用いる下地材(ランナーや角パイプ等)のアール加工品の事です。
当社では、独自のＲ加工技術により、ランナー・Cチャンネル・角パイプなどの一般的な下地材からC形鋼（補強材）のR加工まで下地材のＲ加工品を受注生産で日々製作しております。
※スタッド・角スタッドはR加工が出来ませんのでご了承ください

代表的なR加工（正円R加工の最小R寸法表）

ランナー

サイズ	曲げ方	最小R寸法	L寸法(円弧)	加工方法
20～100ランナー （※1）	通常曲げ	内R100～	～L4000まで	切込加工
	タイコ曲げ 内Ｒでご注文ください	内R200～	～L4000まで （※2）	切込加工
	逆タイコ曲げ 外Ｒでご注文ください	外R300～	～L4000まで （※2）	切込加工

（※1）ランナーはJIS材（0.8ｔ）一般材（0.6ｔ）どちらでも加工が可能です。
（※2）1/2円を超える加工は不可です。

ライトゲージ（補強材）

サイズ （※2-1）	曲げ方	最小R寸法	L寸法(円弧)	加工方法
Ｃ-45×30×10	通常曲げ	内R500～	～L4000まで （※2-2）	切込加工
Ｃ-50×30×10
Ｃ-60×30×10
Ｃ-65×30×10
Ｃ-75×30x10
Ｃ-75×45×15
Ｃ-90×30×10
Ｃ-100×30×10
Ｃ-100×50×20

◎上記記載以外のサイズ・曲げ方（タイコや逆タイコ）・加工方法（機械曲げ）も条件次第では加工が可能です。
（※2-1）ライトゲージの板厚：切込加工では 1.6ｔ～2.3ｔまで加工が可能。1.2ｔと3.2ｔの加工は不可です。（機械曲げでは 1.6ｔ～3.2ｔまで加工が可能。1.2ｔの加工は不可です。）
（※2-2）切込加工で1/2円を超える加工は不可です。（機械曲げについてはお問い合わせください）

チャンネル

サイズ （※2-1）	曲げ方	最小R寸法	L寸法(円弧)	加工方法
CC-19 〔ﾁｬﾝﾈﾙ 38×12×1.2〕 （※3-1）	通常曲げ	内R350～ ※3-2）	～L2000まで （※3-5）	切込加工
		内R1000～	～L5000まで （※3-6）	機械曲げ
WB-19 〔振れ止め 19×10×1.2〕		内R500～ （※3-3）
WB-25 〔振れ止め 25×10×1.2〕		内R500～ （※3-4）

（※3-1）CC-25（1.6ｔ）は条件次第では加工が可能です。一般材（1.0ｔ）の加工は不可です。
（※3-2）内R 150 ～ 349 の加工も可能ですが、コストアップになります。
（※3-3）内R 200 ～ 499 の加工も可能ですが、歪みが出る可能性がありますのでご了承ください。
（※3-4）内R 250 ～ 499 の加工も可能ですが、歪みが出る可能性がありますのでご了承ください。
（※3-5）切込加工で1/2円を超える加工は不可です。
（※3-6）機械曲げで1円を超える加工は不可です。

角パイプ

サイズ	曲げ方	最小R寸法	L寸法(円弧)	加工方法
ロ - 1.2×19×19	通常曲げ	内R500～	～L5500まで （※4-1）	機械曲げ
ロ - 1.6×19×19		内R600～
ロ - 1.6×25×25		内R600～
ロ - 1.6×40×20	フランジ曲げ	内R1500～		機械曲げ
	ロール（ベルト）曲げ	内R1500～		機械曲げ

◎上記記載以外のサイズも条件次第では加工が可能です。
（※4-1）両端250mm「つかみ」が必要な為、定尺L5500は有効寸法L5000となります。

? 「つかみ」とは？

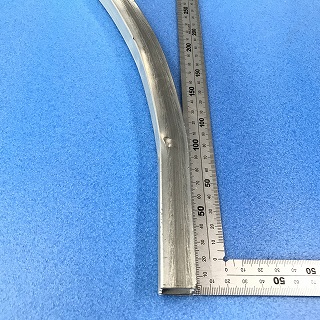

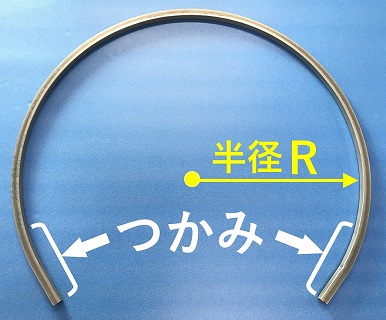

角パイプ等の機械曲げは、材料の両端を機械につかませてR加工をします。この機械につかませている部分を「つかみ」と呼んでいます。

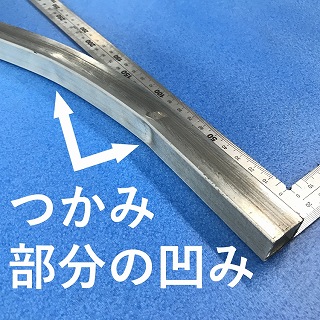

つかみ(両端250mm)は指定のR寸法で加工されていません。また、機械につかませている部分は凹みます。
